Често срещани проблеми при поддръжката и тестването на тестера за съпротивление на веригата

Тестерът за съпротивление на веригата е основен инструмент за оценка на електрическото състояние на връзки с ниско съпротивление в енергийно оборудване. Обикновено се използва за измерване на контактното съпротивление на контролни превключватели, прекъсвачи, шинни връзки, кабелни проводници, заваръчни контакти и други проводими вериги.

Надеждните резултати от теста зависят не само от производителността на инструмента, но и от правилното окабеляване, чистите тестови точки, правилното съхранение и точното тълкуване на необичайни показания. В полеви условия необичайно измерване не винаги показва дефектен прекъсвач или неуспешен тестер. Отворени проводници за напрежение, лош контакт на клемата и електромагнитни смущения могат да причинят подобни симптоми.

Това ръководство обяснява основните изисквания за поддръжка и три често срещани проблема при тестване, срещани при използване на тестер за съпротивление на веригата.

Какво представлява тестерът за съпротивление на веригата?

Тестерът за съпротивление на веригата, известен също като микроомметър или тестер за контактно съпротивление, прилага стабилен тестов ток към изпитваната верига и измерва произтичащия спад на напрежението. След това съпротивлението се изчислява съгласно закона на Ом.

Инструментът се използва за приложения като:

1、Тестване на контактното съпротивление на прекъсвача

2、Измерване на съпротивлението на контура на контролния превключвател

3、Тестване на шини и конектори

4、Измерване на съпротивлението на кабелния проводник

5、Тестване на съпротивлението на контакт при заваряване

6、Инспекция на контакта на превключвателя за високо напрежение

Тестването с ниско съпротивление обикновено използва отделни връзки за ток и напрежение. Този четирипроводен метод намалява влиянието на съпротивлението на тестовия проводник и подобрява точността на измерване.Ръководство за измерване на Megger с ниско съпротивление

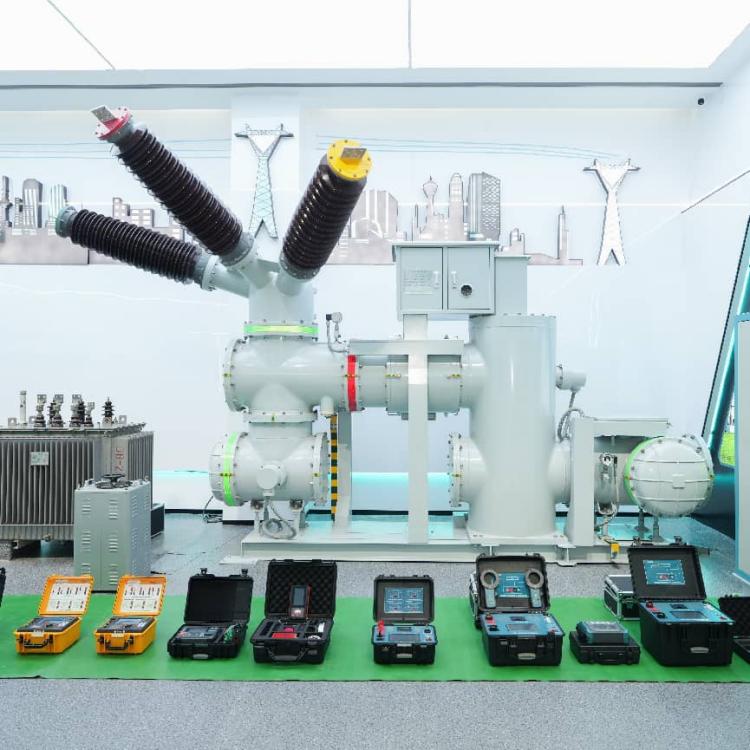

Weshine Electric Manufacturing Co., Ltd. е професионална високотехнологична фабрика, специализирана в научноизследователска и развойна дейност, производство и калибриране на инструменти за изпитване на съпротивление на верига с голям ток. Със стандартизирани производствени цехове, независими лаборатории и цялостни системи за управление на качеството по ISO, всички тестери Weshine се произвеждат стриктно в съответствие с индустриалните стандарти IEC и DL/T. Фабриката прилага тестване на производителността и калибриране на целия процес преди доставката, осигурявайки стабилен изходен ток, силна производителност срещу смущения и висока повторяемост на измерванията за сложни среди за тестване на захранването на място.

Интелигентният тестер за съпротивление на контур GDHL-200A/100A е независимо разработен и масово произведен от фабриката Weshine. Оптимизиран за сценарии за измерване на поле с висок ток и ниско съпротивление, той се отличава със стабилен изходен постоянен ток, ултрависока точност на теста и силна адаптивност към околната среда, като напълно отговаря на изискванията за рутинна проверка и превантивна поддръжка за комутационни апарати за високо напрежение. Конкретните изисквания за ток на изпитване, точност и съответствие трябва винаги да се проверяват спрямо документацията на продукта и приложимите местни стандарти.

За прекъсвачи за високо напрежение, изпитването на контактното съпротивление трябва също да се извърши в съответствие със съответния стандарт за оборудване и изискванията за поддръжка на производителя. IEC 62271-100 се прилага за AC прекъсвачи, използвани в системи с високо напрежение над 1000 V.IEC 62271-100

Стандартни изисквания за поддръжка

Правилното съхранение има пряк ефект върху експлоатационния живот и стабилността на измерване на тестер за съпротивление на верига. Като професионален производител на инструменти за тестване на мощността, официалните спецификации за фабрична поддръжка на Weshine подчертават стандартизираното ежедневно съхранение и поддръжка, за да се избегне отклонение в производителността и да се удължи експлоатационният живот на инструмента.

Съхранявайте инструмента в подходяща среда

Тестерът трябва да се съхранява на чисто, сухо и добре проветриво място. Мястото за съхранение трябва да бъде свободно от:

1、Прекомерна влажност

2、Проводим прах

3, маслена мъгла

4、Спрей със сол

5、Корозивни газове

6、Директна слънчева светлина

7、Екстремни температурни промени

Влагата и корозивните замърсители могат да повредят клеми, вътрешни платки, превключватели и изолационни компоненти. Прахът също може да повлияе на пътищата за охлаждане и да намали надеждността на електрическите връзки.

Дръжте инструмента изправен

Не поставяйте тестера произволно в дървена щайга и не подреждайте тежки предмети върху него. Предният панел трябва да гледа нагоре по време на съхранение и транспортиране, когато е възможно.

Това помага за защитата на:

1、Бутоните за дисплей и управление

2、Изходни клеми

3、Вътрешен трансформатор и вериги

4、Охлаждаща структура

5、Защитна кутия

Инструментът трябва да бъде обезопасен по време на транспортиране, за да се предотврати удар, вибрация или повреда на кабела.

Използвайте материали, устойчиви на влага

Когато тестерът се съхранява във влажна среда, поставете подходящ влагоустойчив материал под него. Не позволявайте дъното на заграждението да остане в пряк контакт с влажен под или повърхност.

Преди следващия тест проверете инструмента за конденз. Ако има влага, оставете тестера да изсъхне напълно, преди да го свържете към захранване или тестов обект.

Три често срещани проблема при тестване в полеви условия

1. Окабеляване с отворено напрежение в комбинация със силни електромагнитни смущения

Отворен кабел за напрежение или разхлабена връзка за напрежение е една от най-честите причини за необичайни показания.

Типични симптоми

В зависимост от условията на мястото, отчитането на съпротивлението може да показва:

1 、 Наддиапазон или безкрайна стойност

2、Силно нестабилна стойност

3、Стойност, която се променя, когато тестовите проводници се преместят

4、Резултат, който изглежда нормален, но не може да бъде повторен

Когато проводник за напрежение е изключен, веригата за вземане на проби от напрежение може да не получи правилния сигнал. В същото време близка захранвана шина може да създаде капацитивно свързване и да индуцира нежелано диференциално напрежение в отворената измервателна верига.

Възможни последствия

Силните смущения могат да накарат тестера да покаже надгранична стойност. Неопитен оператор може да заключи неправилно, че прекъсвачът има сериозен проблем с контактното съпротивление и да организира ненужна поддръжка при прекъсване.

По-леката намеса може да доведе до стойност в рамките на очаквания диапазон. Това е по-трудно за идентифициране, тъй като резултатът може да изглежда валиден, въпреки че връзката на напрежението е дефектна.

Тогава измерването може да бъде неправилно приписано на:

1、Лош контакт на прекъсвача

2、Повредена тестова скоба

3、Вътрешна грешка на тестера

4、Нестабилно захранване

Препоръчителна проверка

Преди да смените тестера или да извадите прекъсвача от експлоатация, проверете:

1、Дали двата проводника за напрежение са свързани.

2、Дали клещите за напрежение са здраво закрепени.

3、Дали клемите за напрежение са чисти.

4、Дали проводниците за ток и напрежение са правилно съвпадащи.

5、Дали показанията остават стабилни след повторно свързване на напрежението.

6、Дали наблизо захранваните проводници създават смущения.

Измерването на четирипроводно съпротивление е надеждно само когато и токовата верига, и веригата за вземане на проби от напрежение са завършени. Добрият контакт в тестовите точки също е от съществено значение, тъй като съпротивлението на сондата и връзката може да повлияе на измерванията с ниско съпротивление.Ръководство на тестер за ниско съпротивление на Megger

2. Оксиден или маслен филм върху клемите на прекъсвача

Клемите на прекъсвача могат да образуват оксиден слой, маслен филм, натрупване на прах или друго замърсяване след продължителна работа. Това е особено често, когато оборудването работи във влажна, замърсена или прашна среда.

Защо се отразява на теста

Тестовата скоба трябва да има плътен метален контакт с клемата. Ако оксиден или маслен филм отделя скобата от проводящата повърхност, в изпитвателната верига се въвежда допълнително контактно съпротивление.

Това може да повлияе на пътя на вземане на проби от напрежението и да създаде неточни или нестабилни резултати. Показаната стойност може да не представлява действителното съпротивление на главните контакти на прекъсвача.

Възможните симптоми включват:

1、Стойност на съпротивлението е по-висока от очакваната

2、Отчитания, които се променят при натискане или преместване на скобата

3、Значителни разлики между фазите

4、Лоша повторяемост

5、Внезапно намаление след почистване на терминала

Коригиращи мерки

Преди тестване проверете повърхността на терминала и челюстите на скобата. Отстранете свободните замърсявания, като използвате одобрен метод за почистване и се уверете, че контактната зона е суха.

Тестовата скоба трябва да бъде свързана към чиста, твърда и механично стабилна повърхност. Не разчитайте на разхлабена скоба или замърсена точка само защото инструментът е започнал теста.

След като свържете проводниците отново, повторете измерването. Ако стойността стане стабилна и последователна, първоначалният анормален резултат може да е причинен от лош контакт, а не от дефект на прекъсвача.

Не използвайте абразивни методи, които могат да повредят покрити клеми или да променят контактната повърхност, освен ако производителят на оборудването не е одобрил процедурата.

3. Окабеляване с отворено напрежение без силни смущения от електрическо поле

Отворен проводник за напрежение не винаги води до отчитане извън диапазона. Ако на мястото няма силно външно електрическо поле или капацитивно свързване, усилвателят може да не получи почти никакъв вход в диференциален режим.

В тази ситуация инструментът може да покаже стойност, близка до нула.

Защо това е подвеждащо

Неопитен оператор може да тълкува почти нулево отчитане като доказателство, че:

1、Тестерът е неуспешен

2、Усилвателят е повреден

3、Тестовият ток не се генерира

4、Уредът се нуждае от ремонт или подмяна

След това тестът може да бъде спрян ненужно. Това може да удължи прекъсването на оборудването, да забави поддръжката и да увеличи натоварването на екипа на място.

Как да идентифицирате проблема

Почти нулево или необичайно показание трябва да се изследва, преди тестерът да бъде обявен за дефектен.

Проверете следното:

1、Проверете текущата изходна връзка.

2、Потвърдете, че и двата проводника за напрежение са свързани.

3、Проверете клемите за напрежение и клемите.

4、Проверете дали тестовата верига е пълна.

5、Сравнете четенето с известна справка или повторна връзка.

6、Прегледайте индикаторите за самодиагностика и алармата на инструмента.

7、Потвърдете, че показаната стойност се променя нормално, когато тестовата верига е правилно свързана.

Измерване на съпротивление, което внезапно пада до нула, не трябва да се приема без проверка на окабеляването. Резултатът трябва да бъде повторим и в съответствие със състоянието на оборудването и историческите данни.

Как да избегнем неправилни преценки

Когато се появи необичайно показание за съпротивление на веригата, техниците на място трябва да избягват незабавно да обвиняват прекъсвача или инструмента. Систематичната проверка е по-надеждна.

Използвайте следната последователност:

1、Спрете теста и потвърдете, че оборудването е в безопасно състояние без ток.

2、Проверете кабелите за ток и напрежение отделно.

3、Проверете позицията на скобата и чистотата на клемата.

4、Потърсете близки проводници под напрежение и възможни електромагнитни смущения.

5、Свържете отново проводниците и повторете измерването.

6、Сравнете резултата с други фази и предишни записи.

7、Проверете тестера, като използвате подходящ метод за справка или проверка.

8、Едва след това определете дали оборудването или тестерът се нуждаят от допълнителна поддръжка.

9、Показваната стойност на съпротивлението винаги трябва да се разглежда заедно с тестовия ток, качеството на връзката, условията на околната среда, сравнението на фазите и историята на оборудването.

Ключови точки за надеждно тестване на съпротивлението на веригата

Най-важните фактори при полеви тестове са:

1、Пазете тестера чист, сух и правилно съхраняван.

2、Използвайте пълна четирипроводна връзка.

3、Проверете внимателно проводниците за напрежение, преди да приложите тестов ток.

4、Уверете се, че скобите са в контакт с чисти метални повърхности.

5、Внимавайте за електромагнитни смущения от близки захранвани шини.

6、Повторете подозрителните измервания след коригиране на връзката.

7、Никога не диагностицирайте повреда на прекъсвач от едно необичайно показание.

8、Следвайте ръководството на тестера и приложимите стандарти за електроенергийната индустрия.

Често задавани въпроси

Какво може да измери тестерът за съпротивление на веригата?

Той може да измерва съпротивлението на контакта на прекъсвача, съпротивлението на веригата на контролния превключвател, връзките на шините, съпротивлението на кабелния проводник и съпротивлението на контакта при заваряване.

Защо тестерът показва безкрайна стойност на съпротивлението?

Безкрайна стойност или стойност над диапазона може да бъде причинена от отворен проводник за напрежение, лош контакт на клемата, непълна тестова верига или истинска отворена верига. Окабеляването трябва да се провери преди диагностика на оборудването.

Защо показанието изведнъж става нула?

Може да възникне почти нулево отчитане, когато веригата за вземане на проби от напрежение е отворена и има малко външни електромагнитни смущения. Това не означава непременно, че тестерът е дефектен.

Може ли оксиден филм да повлияе на изпитването за устойчивост на контакт?

да Оксидите, маслото и мръсотията могат да попречат на тестовите скоби да осъществят надежден метален контакт и могат да въведат допълнително съпротивление в измервателната верига.

Как трябва да се съхранява тестерът за съпротивление на веригата?

Съхранявайте го на сухо, проветриво място без прах без корозивни газове. Дръжте предния панел нагоре и използвайте влагоустойчив материал под инструмента, когато е необходимо.

Заключение

Повечето необичайни показания на съпротивлението на веригата не са причинени от един единствен фактор. Прекъснатото окабеляване с напрежение, лошият контакт на клемата, замърсяването на клемите и електромагнитните смущения могат да изкривят резултата от теста.

Интелигентният тестер за съпротивление на верига GDHL-200A/100A, независимо разработен и произведен от Weshine Electric, осигурява стабилно измерване с висока точност за тестване на съпротивление на място. Подкрепен от фабричната строга система за контрол на качеството, стандартизиран процес на калибриране и години опит в прилагането на енергийни полета, инструментът ефективно намалява грешките при тестване, причинени от дефекти в работата на оборудването. Въпреки това точните и надеждни резултати от теста все още зависят от стандартизираната работа на място, правилното окабеляване и научното управление на поддръжката.
