Вашият ограничител на пренапрежение се поврежда от вътрешна влага или повърхностно замърсяване?

Постепенното увеличаване на тока на утечка не винаги означава aограничител на пренапрежениее достигнал края на експлоатационния си живот. В много случаи едно и също необичайно показание може да е резултат от две напълно различни причини: навлизане на вътрешна влага или повърхностно замърсяване. Въпреки че и двете условия влияят на електрическите характеристики, те изискват различни стратегии за поддръжка. Погрешното идентифициране на основната причина може да доведе до ненужна подмяна на оборудването или, още по-лошо, да остави в експлоатация развален разрядник.

По време на инспекции на място често виждам екипи за поддръжка да разчитат на едно измерване на тока на утечка, за да преценят състоянието на разрядника. Този подход рядко разказва цялата история. Условията на околната среда, замърсяването, влажността и дори чистотата на корпуса на разрядника могат да повлияят на измерването. Без допълнителни тестове е трудно да се определи дали проблемът се намира вътре в разрядника или само на повърхността му.

Това ръководство обяснява как да разграничите вътрешната влага от повърхностното замърсяване, кои диагностични методи осигуряват най-надеждните резултати и защо систематичната процедура за тестване е от съществено значение за точната поддръжка на ограничителя за пренапрежение.

Разбиране на двата най-често срещани режима на отказ

Проникване на вътрешна влага

Вътрешната влага е един от най-сериозните режими на повреда, засягащи ZnO отводителите. Влагата обикновено навлиза през повредени уплътнения, напукани корпуси, остарели уплътнения или производствени дефекти, които позволяват на водните пари да проникнат в отводителя с течение на времето.

След като влагата достигне варисторните блокове с метален оксид (MOV), електрическите характеристики започват да се променят. Токът на утечка постепенно се увеличава, съпротивлението на изолацията намалява и термичната стабилност се влошава. Ако проблемът продължава да не бъде проверен, отводителят може в крайна сметка да претърпи термичен изход или катастрофална повреда по време на мълния или пренапрежение при превключване.

За разлика от повърхностното замърсяване, вътрешната влага не може да бъде отстранена чрез рутинно почистване. Влошаването се случва вътре в запечатания корпус и обикновено изисква ремонт или подмяна на ограничителя.

Типичните причини включват:

· Повредени уплътнителни пръстени

· Лошо уплътняване по време на производството

· Механично въздействие при транспортиране

· Полимерни уплътнения със стареене

· Дългосрочно излагане на влажна среда

· Проникване на вода след повреда на корпуса

Тъй като тези дефекти се развиват вътрешно, те често остават невидими по време на рутинни визуални проверки.

Повърхностно замърсяване

Повърхностното замърсяване засяга отводителя по съвсем различен начин.

Вместо да промени вътрешната изолационна система, замърсяването създава проводим слой по външната повърхност на корпуса. Прахът, промишленото замърсяване, солните отлагания, циментовите частици и химическите остатъци абсорбират влагата от въздуха и увеличават повърхностната проводимост.

Когато влажността се повиши, токът на утечка започва да тече през замърсения корпус, а не през вътрешната изолация.

В тежки случаи това състояние може да доведе до:

· Дрейф на тока на повърхностно утечка

· Дъга със суха лента

· Проследяване на повърхността

· Прекъсване на замърсяване

· Временно прегряване

За щастие, този тип проблеми често са обратими. Правилното почистване обикновено възстановява тока на утечка до нормалното му ниво.

За комуналните услуги, работещи в крайбрежните райони, минните съоръжения, циментовите заводи и химическите индустрии, замърсяването на повърхността често е проблем за рутинна поддръжка, а не признак за повреда на отводителя.

Защо и двете грешки изглеждат подобни

Една от причините тези два режима на повреда често да се бъркат е, че те произвеждат подобни електрически симптоми по време на рутинни тестове.

И двете условия могат да причинят:

· Увеличен общ ток на утечка

· По-висок резистивен ток

· Ненормална работна температура

· Намалена изолационна производителност

Ако разчитам само на едно измерване на тока на утечка, не мога да определя с увереност коя повреда е налице.

Разликата става по-ясна само след комбиниране на няколко диагностични техники, включително визуална инспекция, почистване, инфрачервена термография и анализ на исторически тенденции.

Как да различим вътрешната влага от повърхностното замърсяване

Точната диагноза изисква повече от събиране на електрически данни. Следвам структурирана последователност от тестове, която постепенно елиминира възможните причини, докато основният проблем стане ясен.

Стъпка 1: Извършете щателна визуална проверка

Всяка диагноза започва с внимателен визуален преглед.

Проверявам отводителя за:

· Напукан полимерен корпус

· Счупен порцелан

· Повредени крайни фитинги

· Влошаване на уплътнението

· Изтичане на масло или вода

· Силно натрупване на прах

· Замърсяване със сол

· Птичи изпражнения

· Промишлено замърсяване

Видимото увреждане на уплътнението незабавно увеличава подозрението ми за вътрешна влага, докато силното външно замърсяване обикновено показва, че повърхностното изтичане може да е причина за необичайни измервания.

Снимките, направени по време на проверката, също предоставят ценна документация за бъдещи сравнения на поддръжката.

Стъпка 2: Сравнете тока на утечка с историческите записи

Историческите данни често предоставят по-полезна информация от един резултат от теста.

Всекиограничител на пренапрежениеразработва свой собствен електрически "пръстов отпечатък" по време на фабрично тестване. След това измерванията на рутинната поддръжка могат да бъдат сравнени с тази базова линия, за да се идентифицират постепенните промени в производителността.

Например:

· Стабилният ток на утечка в продължение на няколко години обикновено показва здрава вътрешна изолация.

· Бавно, но непрекъснато нарастване може да подсказва проникване на влага или стареене.

· Внезапното увеличение по време на периоди на силно замърсяване често сочи към повърхностно замърсяване.

Анализът на тенденциите помага да се разграничат временните ефекти върху околната среда от постоянното вътрешно влошаване.

Стъпка 3: Почистете ограничителя преди повторно тестване

Това е една от най-простите, но най-ефективни диагностични техники.

След записване на първоначалния ток на утечка, аз старателно почиствам корпуса на разрядника, като използвам одобрени процедури за поддръжка. След като повърхността изсъхне, повтарям измерването при подобни условия на околната среда.

Сравнението между двете измервания често дава най-ясната индикация за местоположението на повредата.

Ако токът на утечка намалее значително след почистване, вероятно повърхностното замърсяване е отговорно.

Ако показанията останат почти непроменени, започвам да изследвам вътрешната влага или влошаването на изолацията.

Това сравнение преди и след представлява едно от най-силните доказателства в практическата диагностика на разрядника.

Стъпка 4: Използвайте инфрачервена термография

Инфрачервената термография предоставя друг ценен диагностичен инструмент.

С развитието на вътрешното влошаване повредените MOV блокове често генерират локално нагряване, тъй като токът на утечка се увеличава вътре в разрядника.

Използвайки термовизионна камера, сравнявам разпределението на температурата с близките отводители, работещи при подобни условия.

Локализираните горещи точки могат да показват:

· Вътрешна влага

· Стареене на MOV блокове

· Прекомерен резистивен ток

· Вътрешни дефекти

Обратно, повърхностното замърсяване обикновено води до по-равномерни температурни модели, освен ако вече не се е развила тежка суха ивична дъга.

Термичната инспекция също предлага предимството за откриване на необичайни работни условия, без да се изключва разрядникът от експлоатация.

Стъпка 5: Приложете разширени електрически диагностични тестове

Когато рутинната проверка не даде окончателен отговор, преминавам към по-модерни диагностични методи.

Общите техники включват:

· Тест за частично разреждане (PD) за откриване на изолационни дефекти вътре в разрядника.

· Измерване на референтно напрежение U1mA за оценка на електрическите характеристики на MOV блоковете.

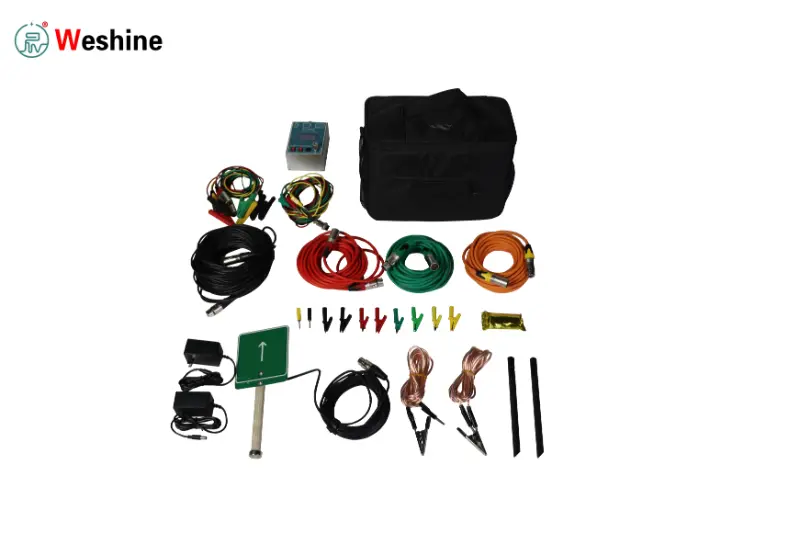

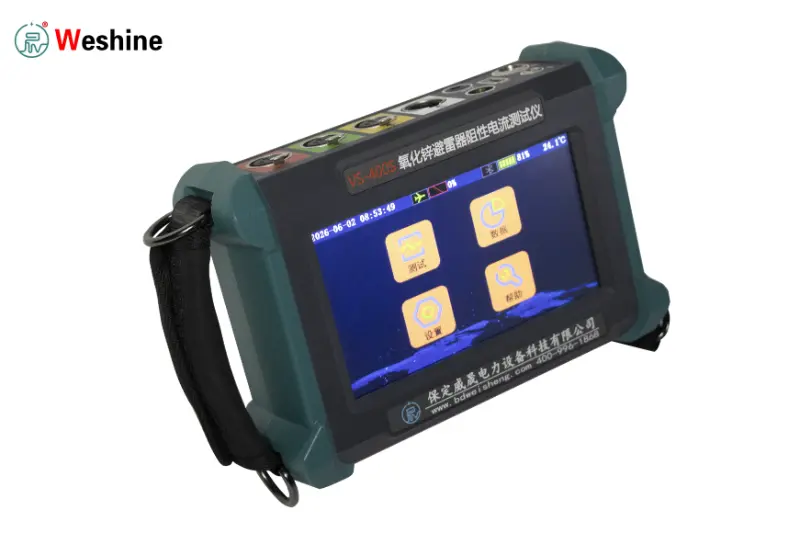

· Хармоничен анализ на ток на утечка за по-точно разделяне на капацитивни и резистивни компоненти.

· Тест за съпротивление на изолацията, където е приложимо, в подкрепа на цялостната диагноза.

Всеки метод предоставя допълнителна информация за вътрешното състояние на разрядника, което позволява на инженерите по поддръжката да разграничат временните ефекти върху околната среда и постоянното влошаване на изолацията с много по-голяма увереност.

Как производителите намаляват влагата и замърсяването

Модерният дизайн на ограничителя на пренапрежение напредна значително през последните две десетилетия. Сега производителите се фокусират върху предотвратяването на повреди, преди оборудването да напусне фабриката, вместо да разчитат единствено на поддръжка на място.

Подобрени системи за уплътняване

Уплътнителната система е първата бариера срещу проникването на влага.

Добре проектираният ограничител използва висококачествени уплътнителни пръстени, устойчиви на корозия метални фитинги и внимателно контролирани процеси на сглобяване, за да се предотврати навлизането на водна пара в корпуса. Дори малък дефект около краен фитинг може да позволи на влагата да проникне бавно в продължение на няколко години.

За приложения в тропически или крайбрежни региони препоръчвам да изберете отводители, специално проектирани за среда с висока влажност, вместо да разчитате на стандартни продукти.

Силиконов полимерен срещу порцеланов корпус

Материалът на корпуса има голямо влияние върху дългосрочната работа в замърсена среда.

Силиконовите полимерни корпуси се превърнаха в предпочитан избор за много комунални услуги, защото предлагат:

· Отлични хидрофобни характеристики

· По-ниски изисквания за поддръжка

· По-добра устойчивост на замърсяване

· Намалено тегло

· Подобрена устойчивост на удар

Хидрофобната повърхност кара водата да образува капчици, вместо да създава непрекъснат проводящ филм, което спомага за намаляване на повърхностния ток на утечка по време на дъжд или мъгла.

Порцелановите корпуси остават често срещани в някои инсталации поради тяхната механична здравина и дълга история на експлоатация. Въпреки това, те обикновено изискват по-често почистване в силно замърсени или крайбрежни среди, тъй като замърсителите полепват по-лесно по повърхността.

Най-добрият избор зависи от условията на околната среда, стратегията за поддръжка и изискванията на проекта.

Оптимизиране на разстоянието на пълзене

Разстоянието на пълзене е друг важен проектен фактор.

Увеличаването на разстоянието по протежение на повърхността на корпуса прави по-трудно развитието на ток на утечка при замърсени условия.

Производителите често предоставят различни разстояния на пълзене за:

· Светлинно замърсяване

· Средно замърсяване

· Силно промишлено замърсяване

· Крайбрежна среда

· Пустинни региони

Изборът на отводител с подходящо разстояние на пълзене значително намалява риска от избухване на замърсяване по време на продължителна работа.

Тестване за екологична квалификация

Преди да влязат в търговско производство, висококачествените отводители на пренапрежения преминават тестове за екологична квалификация, които симулират години експлоатация при тежки условия на работа.

Тези оценки могат да включват:

· Циклизиране на влажността

· Тестване на солена мъгла

· UV стареене

· Температурни цикли

· Тестове за проникване на вода

· Механични вибрации

· Проверка на термична стабилност

Тези тестове помагат да се провери дали уплътнителната система и материалите на корпуса поддържат надеждна работа през целия очакван експлоатационен живот на продукта.

Инспекция на място и превантивна поддръжка

Дори най-добре проектираният ограничител на пренапрежение изисква рутинна проверка.

Програмата за превантивна поддръжка е много по-ефективна от чакането да възникне повреда.

Създайте стандартна рутинна проверка

По време на всяко посещение за поддръжка следвам последователна последователност от проверки:

1. Проверете идентификацията на оборудването.

2. Извършете пълна визуална проверка.

3. Запишете температурата и влажността на околната среда.

4. Проверете корпуса за замърсяване.

5. Измерете тока на утечка.

6. Почистете корпуса, ако е необходимо.

7. Повторете електрическото измерване.

8. Сравнете резултатите с предишни записи от инспекции.

Използването на една и съща процедура всеки път подобрява последователността на измерванията и опростява дългосрочния анализ на тенденциите.

Приспособете поддръжката към местните условия

Условията на околната среда трябва да определят честотата на проверките.

Например:

· Крайбрежните подстанции може да изискват почистване няколко пъти всяка година поради отлагания на сол.

· Промишлените съоръжения често са подложени на силно замърсяване с прах или химикали.

· Влажните тропически региони изискват по-голямо внимание към състоянието на уплътнението и проникването на влага.

· Инсталациите в пустинята натрупват фин пясък, който може да увеличи повърхностната проводимост, когато се комбинира с влага.

Вместо да следвате фиксиран интервал за поддръжка, препоръчвам да коригирате графиците за инспекции според местните условия на околната среда и исторически данни за ефективността.

Съхранявайте пълни записи за поддръжка

Добрите записи за поддръжка са също толкова ценни, колкото и точните измервания.

Всяка проверка трябва да документира:

· Дата на проверка

· Метеорологични условия

· Околна температура

· Относителна влажност

· Ток на утечка

· Извършено почистване

· Резултати от термично изображение

· Визуални наблюдения

· Коригиращи действия

Историческите записи правят много по-лесно идентифицирането на постепенното влошаване и подкрепят дискусиите за гаранция, ако възникне повреда.

Често срещани диагностични грешки

Много неправилни решения за поддръжка са резултат от непълна диагностика, а не от дефектно тестово оборудване.

Някои от най-честите грешки включват:

Съдейки по едно отчитане на тока на утечка

Токът на утечка се променя в зависимост от влажността, замърсяването и условията на работа.

Едно единствено измерване рядко дава достатъчно доказателства за потвърждаване на вътрешно влошаване

Пропускане на почистване преди тестване

Почистването е един от най-простите диагностични инструменти.

Без сравняване на измервания преди и след почистване е трудно да се определи дали необичайният ток произхожда вътре в разрядника или само на неговата повърхност

В зависимост само от визуална проверка

Аспираторът може да изглежда напълно нормален, докато в корпуса се развие сериозно увреждане от влага.

Електрическите измервания трябва винаги да придружават визуалните проверки.

Игнориране на историческите тенденции

Анализът на тенденциите често разкрива проблеми, които отделните измервания не могат.

Бавно нарастване на тока на утечка в продължение на няколко години обикновено осигурява по-силно доказателство за влошаване, отколкото едно изолирано отчитане.

Избор на правилния разрядник за тежки среди

Изборът на оборудване играе важна роля за дългосрочната надеждност.

За инсталации, изложени на силно замърсяване, висока влажност или крайбрежни условия, препоръчвам да оцените повече от основните електрически характеристики.

Важните съображения включват:

· Материал на корпуса

· Разстояние на пълзене

· Технология на запечатване

· Клас на замърсяване

· Тестване за екологична квалификация

· Контрол на качеството от производителя

· Наличие на техническа поддръжка

Производителите, които предлагат персонализирани дизайни за специфични условия на околната среда, често осигуряват по-добра дългосрочна производителност от стандартните продукти, използвани извън предназначението им.

Тясното сътрудничество между производители, EPC изпълнители, комунални услуги и екипи за поддръжка също създава ценна обратна връзка, която подобрява бъдещите дизайни на продукти.

Често задавани въпроси

1. Как мога бързо да различа вътрешната влага от повърхностното замърсяване?

Най-практичният метод е да се сравни ток на утечка преди и след почистване на разрядника.

Ако токът намалее значително след почистване, вероятната причина е повърхностно замърсяване. Ако настъпи малка или никаква промяна, се препоръчва допълнително изследване за вътрешна влага.

2. Колко често трябва да се почистват ограничителите за пренапрежение?

Няма универсален интервал на поддръжка.

Честотата на почистване зависи от условията на околната среда, нивото на замърсяване, влажността и местните практики за поддръжка. Крайбрежните и индустриални местоположения обикновено изискват по-чести инспекции, отколкото чистата вътрешна среда.

3. Достатъчна ли е само визуална проверка?

не

Визуалната проверка може да идентифицира пукнатини, замърсяване и очевидни механични повреди, но не може да открие много проблеми с вътрешната изолация.

Електрическите тестове остават от съществено значение за надеждна оценка на състоянието.

4. Кой материал за корпуса се представя по-добре в замърсена среда?

Силиконовите полимерни корпуси обикновено осигуряват по-добра устойчивост на замърсяване поради техните хидрофобни повърхностни свойства.

Правилният избор на продукт обаче трябва винаги да взема предвид механичните изисквания, работната среда, възможностите за поддръжка и приложимите индустриални стандарти.

Заключение

Увеличаването на тока на утечка не означава автоматично, че ограничителят на пренапрежение е повреден. Навлизането на вътрешна влага и повърхностното замърсяване често предизвикват подобни електрически симптоми, но изискват напълно различни стратегии за поддръжка. Точната диагноза зависи от комбинирането на визуална инспекция, измервания на тока на утечка, почистване и повторно тестване, инфрачервена термография и усъвършенствана електрическа диагностика, вместо да се разчита на един резултат от теста.

От моя опит, най-надеждните програми за поддръжка се фокусират върху анализ на тенденциите вместо изолирани измервания. Сравняването на текущите резултати с базовите фабрични данни и записите от минали инспекции дава много по-ясна картина на състоянието на отводителя във времето. Когато този подход се комбинира с подходящ избор на продукти, редовна превантивна поддръжка и внимателен мониторинг на околната среда, комуналните услуги и промишлените съоръжения могат да намалят неочакваните повреди, да удължат живота на разрядника и да подобрят цялостната надеждност на своите енергийни системи.
