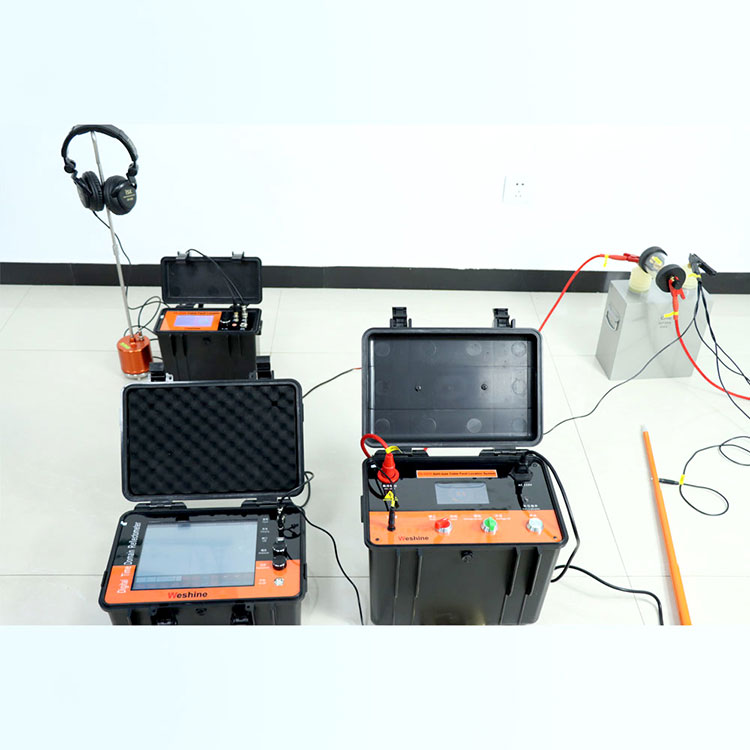

TDR кабелен локатор: как работи и защо е важен за прецизна кабелна диагностика

Откриването на грешки в заровени или окабелени кабели традиционно включва разрушителни методи като копаене по цялата дължина или рязане на кабела. Днес, наTDR кабелен локатор за повредипроменя това изцяло.Weshineосигурява напредналиTDR кабелен локатор за повредирешения, които определят неразрушително местата на повредата. Основната технология разчита на рефлектометрия във времева област, която изпраща нискоенергиен импулс по кабела и измерва времето, необходимо за отразяване от повредата.

Принципът на работа

A TDR кабелен локатор за повредиработи като радар за кабели. Той изстрелва краткотраен импулс с ниско напрежение в кабела. Когато импулсът срещне промяна в импеданса - като отворена верига, късо съединение или проникване на вода - част от импулса се отразява обратно. Устройството измерва времето между изпращането и получаването на импулса. Използвайки известната скорост на разпространение (Vp) за този тип кабел, той изчислява разстоянието до повредата по формулата: Разстояние = (Скорост × Време) / 2.

Защо не настъпват щети

За разлика от тестерите с висок потенциал, които натоварват изолацията,TDR кабелен локатор за повредиизползва нива на енергия далеч под издържаното напрежение на кабела. Не изисква инжектиране на силен ток или счупване на обвивката на кабела. Измерването е пасивно от гледна точка на кабела - прилага се само кратък сигнал с ниска мощност.Weshineинженерството гарантира, че дори чувствителни данни или комуникационни кабели остават невредими по време на тестване.

TDR кабелен локатор за повреди Често задавани въпроси

Въпрос 1: Може ли TDR кабелен локатор да открие неизправности на живи кабели?

отговор:Да, много модерниTDR кабелен локатор за повредиединици, включително тези отWeshine, разполагат с вградени филтри, които блокират 50/60 Hz сигнали за захранване. Това позволява тестване на кабели под напрежение с ниско напрежение до 400V AC или DC без повреда на устройството или кабела. Въпреки това, за безопасност и точност на линии с високо напрежение, кабелът трябва да бъде изключен.

Въпрос 2: Какви типове кабелни повреди може да идентифицира TDR кабелен локатор без прекъсване на кабела?

отговор: A TDR кабелен локатор за повредиможе да идентифицира отворени вериги, къси съединения, снаждания, проникване на вода или влага, смачкани участъци и корозирали връзки. Формата на вълната на отражение показва отклонение надолу за къс разлом и отклонение нагоре за отворен разлом. Той не може да измерва резистивни повреди с много високо съпротивление (над няколкостотин ома) без допълнителни аксесоари като филтър за отразяване на дъгата с високо напрежение, но стандартните повреди с ниско съпротивление се откриват лесно.

Въпрос 3: Колко точен е локаторът за повреди на кабели TDR за дълги кабели над 1 км?

отговор:Точността зависи от настройката на скоростта на разпространение (Vp) и точността на времевата база на устройството. Висококачествени единици катоWeshine TDR кабелен локатор за повредипостигнете ±1% от обхвата или ±0,5 метра, което от двете е по-голямо. За кабел от 2 километра това означава грешка в рамките на 20 метра. Точността се подобрява с правилно калибриране на Vp с помощта на известна дължина на кабела. Фактори на околната среда като температура и стареене на кабела могат леко да повлияят на Vp, така че се препоръчва повторно калибриране за критични измервания.

Пример за практическо приложение

За да измери разстоянието на повреда, оператор свързваTDR кабелен локатор за повредикъм единичен проводник и екран или земя. Устройството автоматично изпраща импулси и показва формата на отразената вълна. Разстоянието до повредата се отчита директно на екрана.Weshineмоделите включват автоматично калибриране с един бутон и разпознаване на типа неизправност, намалявайки грешките на потребителя и времето за тестване.
