Какво е TDR кабелен локатор за повреди и каква е ползата за вашите електрически системи

Резюме на статията:TheTDR кабелен локатор за повредие важен инструмент за ефективно и точно локализиране на повреди в кабелите. Тази публикация в блога изследва работния механизъм, видовете и предимствата на използването на TDR кабелен локатор за повреди в различни индустрии. С помощта на тази усъвършенствана технология електрическата поддръжка може да бъде рационализирана, осигурявайки минимално време на престой и подобрена надеждност на системата.Weshine, водеща компания в електрическата индустрия, предоставя висококачествени TDR кабелни локатори за повреди, за да ви помогне бързо да идентифицирате и адресирате кабелни повреди. Прочетете, за да откриете как тази технология може да революционизира вашите усилия за електрическа поддръжка.

Съдържание

• Какво представлява TDR кабелен локатор за повреди?
• Принцип на работа на TDR кабелните локатори за повреди
• Предимства от използването на TDR кабелни локатори за повреди
• Видове TDR кабелни локатори за повреди
• Как да използвате TDR кабелен локатор за повреди?
• Често срещани кабелни повреди, адресирани от TDR технологията
• ЧЗВ

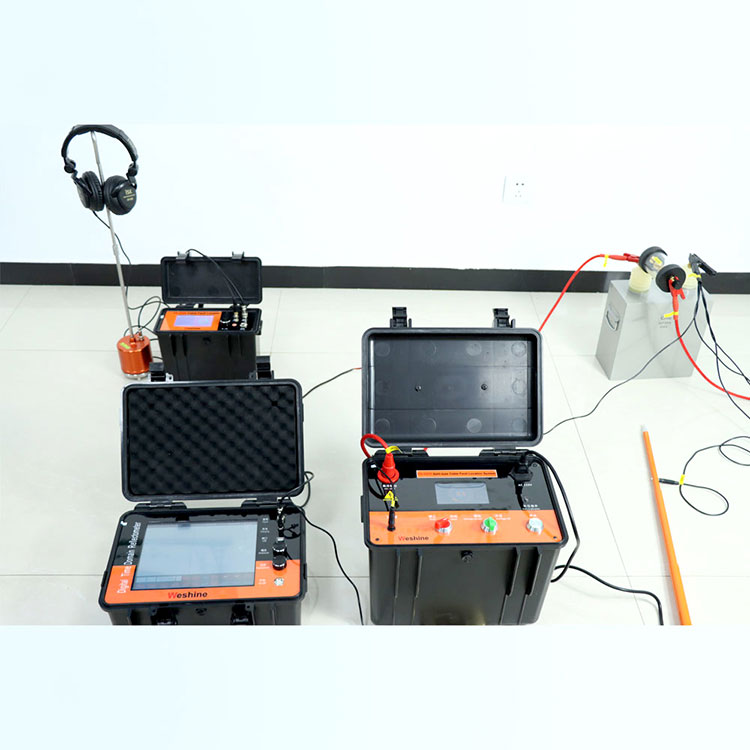

Какво представлява TDR кабелен локатор за повреди?

TDR (Time Domain Reflectometer) локатор за кабелни повреди е усъвършенстван инструмент, използван за локализиране на повреди в кабелите. Той работи, като изпраща електрически импулси по кабел и измерва времето, необходимо на импулса да се отрази обратно. Чрез анализиране на отразения импулс TDR може да определи местоположението на повредата, независимо дали е отворена верига, късо съединение или друг вид повреда. Тази технология е от решаващо значение за индустрии като телекомуникации, електроснабдяване и строителство, където е необходимо бързо и точно откриване на кабелни повреди.

Принцип на работа на TDR кабелните локатори за повреди

TDR кабелният локатор работи чрез изпращане на кратък електрически импулс в кабела. Този импулс се движи по кабела и се отразява обратно, когато срещне промяна в импеданса, като повреда или прекъсване на кабела. TDR измерва времето, необходимо на импулса да стигне до повредата и обратно, което му позволява да изчисли разстоянието до повредата.

Този принцип е подобен на радарната технология, но вместо електромагнитни вълни се използват електрически импулси. TDR може точно да определи дефекти в кабели от различни материали, включително медни и оптични кабели.

Предимства от използването на TDR кабелни локатори за повреди

• Бързо и точно откриване на грешки:TDR кабелните локатори за повреди могат бързо да откриват повреди, намалявайки времето, прекарано в отстраняване на неизправности и минимизирайки времето за престой.
• Рентабилен:Чрез идентифициране на точното местоположение на повредата се елиминира необходимостта от обширни смени на кабели или ненужни ремонти, спестявайки разходи в дългосрочен план.
• Гъвкавост:Тези устройства могат да откриват повреди в различни видове кабели, включително захранващи кабели, телекомуникационни кабели и др.
• Лесна употреба:TDR кабелните локатори за повреди са лесни за използване и лесни за работа, което ги прави достъпни както за начинаещи, така и за опитни техници.

Видове TDR кабелни локатори за повреди

Има няколко вида TDR кабелни локатори за повреди, всеки от които е предназначен за специфични приложения:

Как да използвате TDR кабелен локатор за повреди?

1. Свържете устройството:Свържете локатора за повреди на кабела TDR към единия край на кабела.
2. Задайте параметри:Задайте необходимите параметри, включително тип кабел, дължина и честота на тестване.
3. Започнете теста:Активирайте устройството, за да изпрати електрически импулс през кабела.
4. Анализ на резултатите:TDR ще покаже разстоянието и вида на повредата на екрана, което ви позволява да определите проблема.
5. Поправете повредата:Въз основа на резултатите извършете необходимия ремонт или подмяна на повредената кабелна секция.

Често срещани кабелни повреди, адресирани от TDR технологията

TDR локаторите за кабелни повреди са ефективни при откриване на различни видове кабелни повреди, включително:

• Отворени вериги:Прекъсване на кабела, предотвратяващо преминаването на електрическия сигнал.
• Къси съединения:Непреднамерен контакт между проводниците, причиняващ директен поток от ток.
• Земни повреди:Проблем, при който кабелът е свързан по невнимание към земята.
• Повреда на изолацията на кабела:Разрушаване на изолацията на кабела, което води до изтичане или смущения.

ЧЗВ

Какво е максималното разстояние, което TDR кабелен локатор за повреди може да открие?

Обхватът на откриване зависи от модела и вида на кабела, но типичните TDR устройства могат да откриват повреди на разстояние до 10 километра.

Може ли TDR кабелен локатор за повреди да открие повреди във фиброоптични кабели?

Да, определени модели TDR са способни да откриват повреди в оптичните кабели, като предлагат подробен анализ на състоянието на кабела.

Подходящи ли са TDR кабелните локатори за всички индустрии?

Да, локаторите за кабелни повреди TDR са многофункционални и могат да се използват в различни индустрии като телекомуникации, електроразпределение и строителство.

Колко точен е локаторът за повреди на кабела TDR?

TDR кабелните локатори за повреди са много точни, със способността да определят повредите в рамките на няколко метра, в зависимост от типа кабел и условията на тестване.

За повече информация относно TDR кабелни локатори за повреди или ако се интересувате от закупуване на висококачествено оборудване,свържете се с насднес! Нашият екип в Weshine е готов да ви помогне да изберете правилното решение за вашите нужди.
