100kV система за изпитване на AC Hipot без частично разреждане

100 kV AC Hipot Test System без частичен разряд е професионално решение за тестване на високо напрежение, разработено за тестове за издържано напрежение на променлив ток и откриване на частично разреждане на трансформатори, комутационни уреди, изолатори, кабели, втулки, GIS оборудване и други електрически апарати.

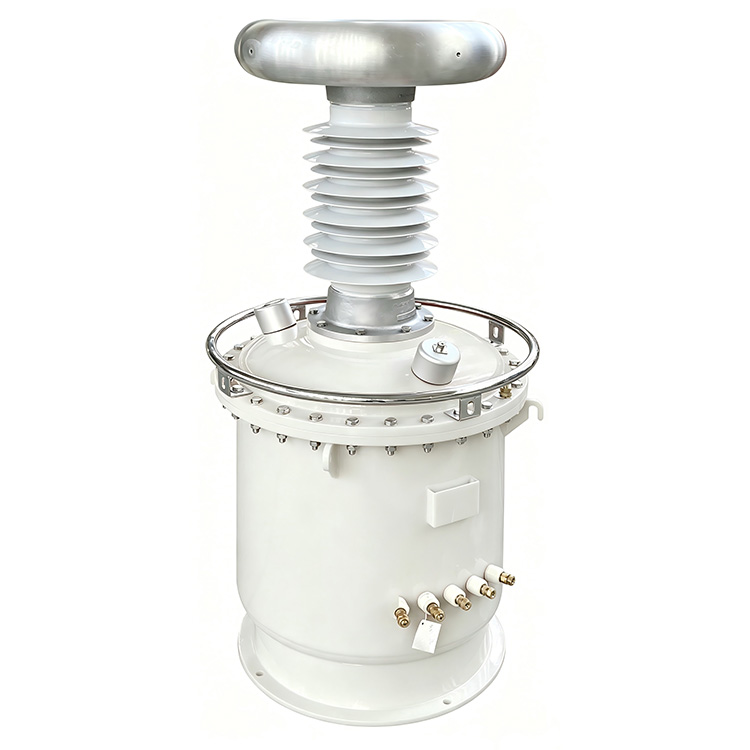

Системата използва тестов трансформатор с SF6 газова изолация вместо традиционна потопена в масло структура, елиминирайки риска от замърсяване с масло, като същевременно значително намалява теглото на оборудването с 20% до 60%. Този трансформатор може да се похвали с превъзходна изолация и ултра-нисък частичен разряд, достигайки ниво на PD ≤3pC. Пълната система поддържа пълното частично разреждане не по-високо от 5pC, когато работи при номинално напрежение.

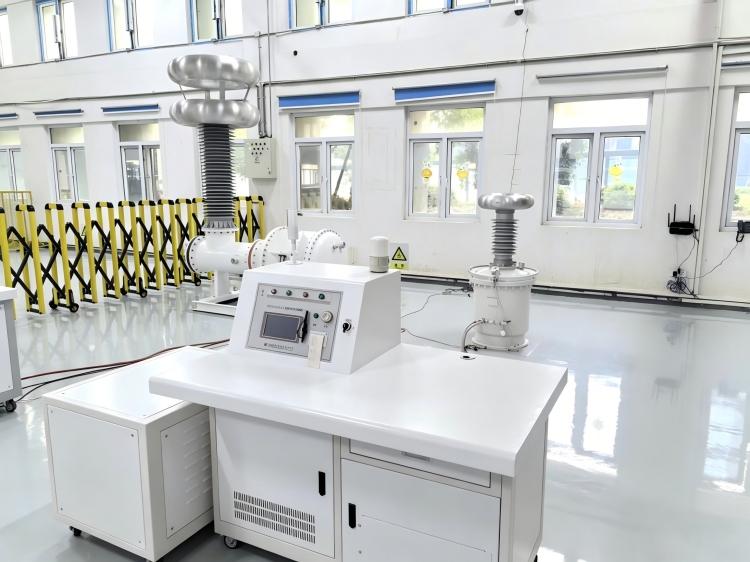

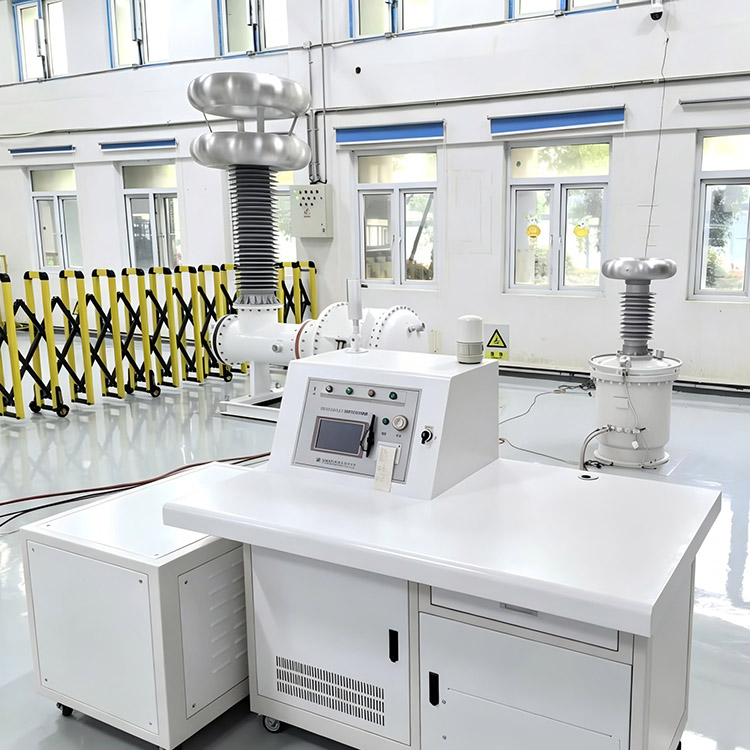

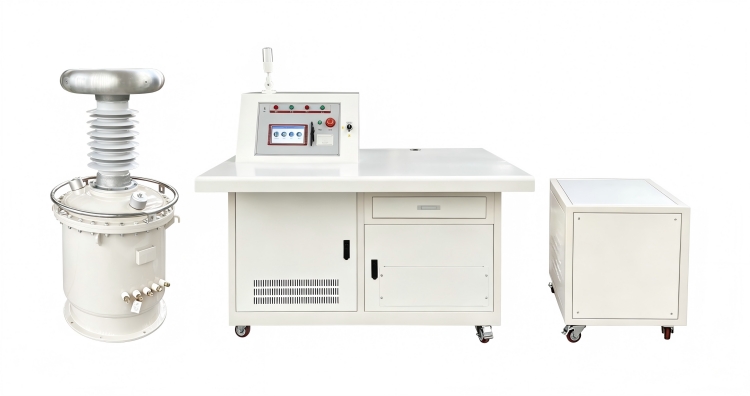

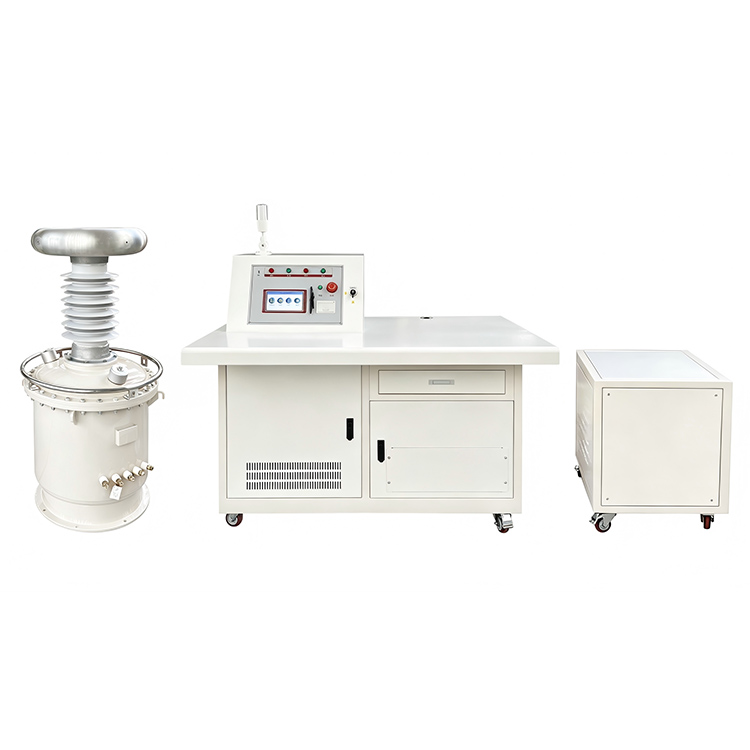

Тази пълна интегрирана тестова система е сглобена с високоволтов тестов трансформатор, свързващ кондензатор, високоволтов токоограничаващ реактор, нисковолтов компенсационен реактор, изолационен трансформатор, автоматична работна конзола, както и компенсационен шкаф. Неговата вградена структура за компенсиране на ниско напрежение може ефективно да намали консумацията на входен ток с максимум 60%, което спомага за повишаване на енергийната ефективност и намаляване на ежедневните оперативни разходи.

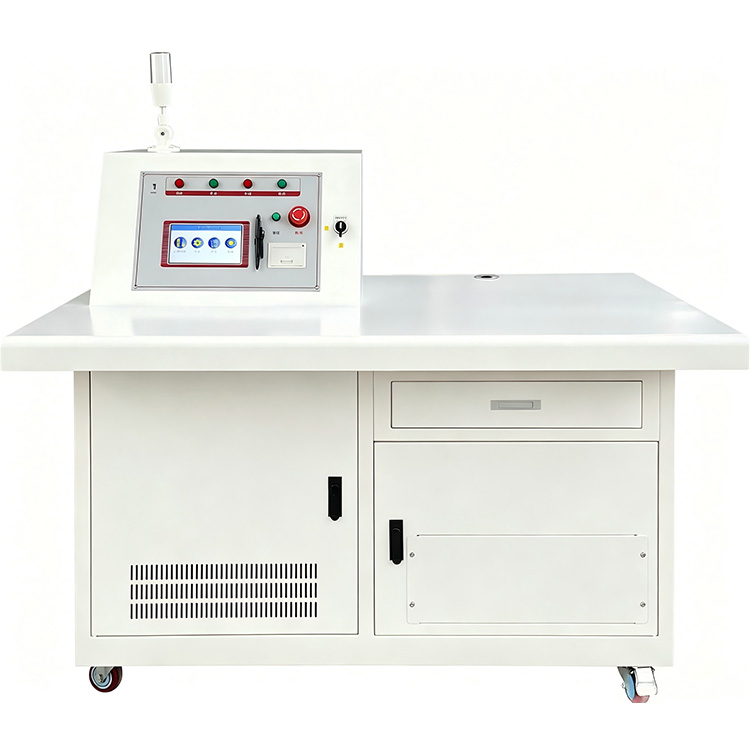

Оборудван със 7-инчов цветен сензорен контролен панел, системата поддържа както автоматични, така и ръчни режими на тестване. Потребителите могат независимо да конфигурират до пет етапа на напрежение, скорости на нарастване на напрежението и продължителност на теста за издръжливост. Функциите за автоматично тестване включват повишаване на напрежението, превключване на компенсацията, синхронизиране, намаляване на напрежението, съхранение на данни и отпечатване на отчети, което значително подобрява ефективността и повторяемостта на тестването.

Проектирана за лаборатории с високо напрежение и полеви тестови приложения, системата осигурява стабилен синусоидален изход с изкривяване на формата на вълната по-малко от 5%, нисък работен шум и надеждна защита срещу пренапрежение и свръхток. Мащабируемият дизайн позволява на подобни системи в продуктовата серия да постигнат номинално напрежение до 1200 kV за приложения за изпитване на свръхвисоко напрежение.

Продуктово ръководство

Как работи системата

100kV AC Hipot Test System без частичен разряд генерира стабилен изход с високо напрежение на захранващата честота чрез изолирания SF6 тестов трансформатор. По време на тестването свързващият кондензатор и измервателната верига непрекъснато наблюдават активността на частичен разряд, докато автоматичната система за управление управлява процесите на нарастване, задържане и намаляване на напрежението.

Компенсационният реактор за ниско напрежение работи за намаляване на необходимия входен ток, което води до по-добра енергийна ефективност и облекчава натоварването на свързаното захранване. Цялата система е в състояние да извършва едновременно изпитване на издържано напрежение и измерване на частичен разряд, така че потребителите да могат да извършват задълбочена оценка на изолационните характеристики на всички видове високоволтово оборудване.

Характеристики

1、SF6 газоизолиран трансформаторен дизайн без замърсяване с масло

2、Общо ниво на частичен разряд ≤5pC

3、Ниво на частичен разряд на трансформатора ≤3pC

4、Номинално изходно напрежение до 100kV

5、Компенсацията на реактивната мощност намалява тока на източника с до 60%

6、Автоматични и ръчни режими на тестване

7、Петстепенни програмируеми настройки за напрежение и време

8、регулируема скорост на нарастване на напрежението от 0,5kV/s до 2,5kV/s

9、Автоматично превключване на компенсацията и регулиране на напрежението

10、Функции за съхранение и отпечатване на исторически данни

11、Високо прецизно измерване на напрежението

12、Стабилен синусоидален изход с изкривяване ≤5%

13、Работа с нисък шум ≤65dB

14、Комплексна защита от пренапрежение и свръхток

15、Подходящ за частичен разряд и изпитване на AC издържано напрежение

Полета за приложение

1、Енергийни компании

Използва се за рутинно изпитване на изолацията и оценка на частичното разреждане на трансформатори, разпределителни уреди, GIS оборудване, кабели и апаратура на подстанции.

2、Лаборатории за високо напрежение

Подходящо за изпитване на типа, изпитване за фабрично приемане и изследователски проекти, изискващи ултраниски характеристики на частичен разряд.

3、Производители на трансформатори

Използва се за контрол на качеството, проверка на изолацията и окончателно фабрично тестване на силови и разпределителни трансформатори.

4、Университети и изследователски институти

Поддържа инженерно образование за високо напрежение, изследвания на изолацията и проекти за напреднали електрически тестове.

5、Промишлени и минни предприятия

Осигурява тестове за превантивна поддръжка и оценка на състоянието на изолацията за критично електрическо оборудване.

Типични тестови елементи

1、Тестване на издържано напрежение на трансформатор AC

2、GIS Тестване за частичен разряд

3、Тестване на разпределителна апаратура за високо напрежение

4、Тестване на изолацията на захранващия кабел

5、Изпитване на изолатор и втулка

6、Фабрично изпитване за приемане на електрическо оборудване

7、Лабораторни изследвания за високо напрежение

8、Програми за превантивна поддръжка

Предимства на Weshine

Weshine Electric се фокусира върху разработването и производството на оборудване за изпитване на високо напрежение, както и системи за измерване на частичен разряд. Нашите модули за изпитване на AC издържащо напрежение с газова изолация SF6 се отличават с изключително нисък изходен частичен разряд, интелигентна автоматична работа, компенсираща технология за пестене на енергия и надеждни защитни модули за безопасност. Създадени да се справят със строги задачи за тестване както в лаборатории, така и в работна среда на място, всички решения от Weshine помагат на клиентите при извършването на прецизни проверки на ефективността на изолацията, отговаряйки на съответните индустриални стандарти и поддържайки стабилна дългосрочна работа на тяхното високоволтово оборудване.

Нашата 100kV AC Hipot тестова система без частичен разряд може напълно да удовлетвори всички ваши изисквания за изпитване на изолация с високо напрежение и наблюдение на частичен разряд. Чувствайте се свободни да се свържете с нашия екип по всяко време за персонализирани решения, подробни технически данни и конкурентни оферти.
