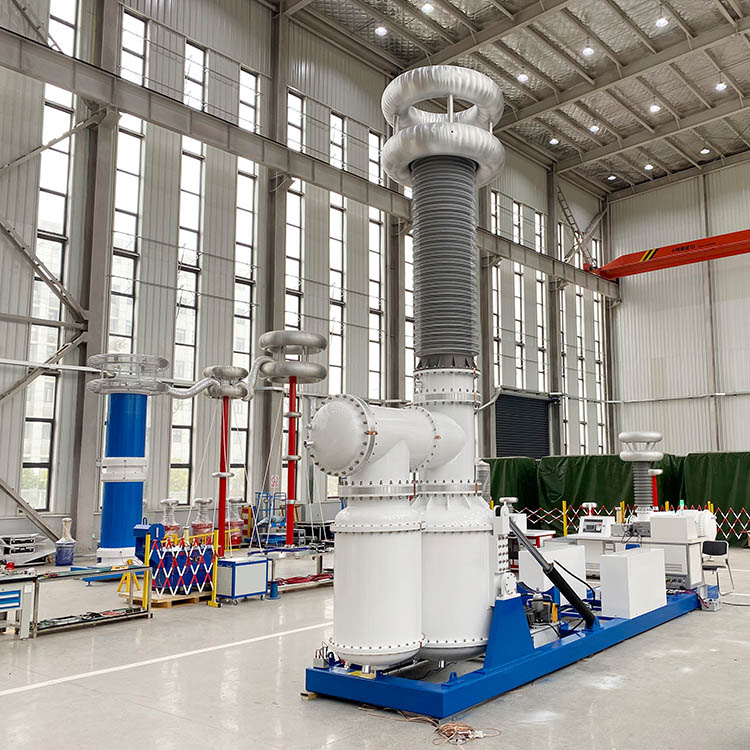

Система за изпитване на издържано променливотоково напрежение без PD

Тази система за изпитване на издържано променливотоково напрежение без разрядни разряди отговаря на строги стандарти за проверка на изолацията и частичен разряд за всички видове съвременни високоволтови апарати. Оборудван с първокласни трансформатори с изолация на газ SF6, той елиминира рисковете от замърсяване на традиционните тестови трансформатори, пълни с масло, като същевременно поддържа стабилна изолация и дълъг експлоатационен живот. Много производители на електричество изпращат запитвания за покупка, за да осигурят този пълен тестов стенд за контрол на качеството на масовото производство.

Изградена около компоненти с изолирана сърцевина от SF6, системата за изпитване на променливотоково напрежение без разрядни разряди извежда стабилно напрежение от 250 kV и ограничава частичното разреждане в рамките на 5 pC. Той разполага с автоматично интелигентно управление, многостепенна компенсация на реактивната мощност, работа с нисък шум и пълни блокировки за безопасност, привличайки непрекъснати групови поръчки от енергийни компании, индустриални фабрики, университети и професионални лаборатории за високо напрежение.

Интегрирана пълна тестова платформа

Той поддържа тестване на трансформатори, GIS разпределителни уреди, захранващи кабели, втулки, изолатори и реактори. Цялото устройство съчетава трансформатор за високо напрежение, свързващ кондензатор, делител на напрежение, токоограничаващ реактор и интелигентна контролна конзола в станция „всичко в едно“, което помага на екипите за доставки да спестят отделни разходи за закупуване на оборудване.

Когато работи под номинално напрежение, тази система за изпитване на променливотоково напрежение без PD поддържа частичен разряд ≤5pC, отговаряйки напълно на фабричните тестове за приемане, сертифициране на типа, рутинни проверки на изолацията и лабораторни изследвания, изискващи ултра ниски нива на PD. Неговото изкривяване на формата на вълната се контролира под 2%, генерирайки стабилни, възпроизводими тестови данни в съответствие с международните индустриални стандарти.

Ефективна компенсация на реактивната мощност

Вграденият компенсационен реактор за ниско напрежение намалява общата консумация на енергия и повишава ефективността на работа. Многостепенното фино регулиране на реактивната мощност осигурява стабилно изходно напрежение при тежки сложни тестови натоварвания, ключов акцент, който кара дългосрочно кооперативните купувачи да подават повтарящи се масови поръчки.

Надеждно интелигентно управление и многослойна защитна защита

Контролната конзола реализира плавно регулиране на напрежението и наблюдение на данните в реално време, което позволява на техниците да завършат тестовете за издържано напрежение ефективно с пълна безопасност. Конструкциите с множество защити, включително прекъсване на пренапрежението, ограничаване на тока и предотвратяване на разреждане, значително намаляват опасностите по време на експерименти с високо напрежение.

С опционална спецификация за висок изход от 500 kV и превъзходна производителност на потискане на частичен разряд, тестовата система за издържано променливо напрежение без разрядни разряди остава най-добрият избор за електроцентрали, производители на електричество и лаборатории, извършващи оценка на изолацията и проверка на оборудване за високо напрежение.

Принцип на работа

Системата за изпитване на издържано променливотоково напрежение без разрядни разряди разчита на трансформатор с изолация от SF6, за да осигури стабилно променливотоково захранване с високо напрежение от 50 Hz за проверка. Вграден свързващ кондензатор улавя сигнали за частичен разряд в реално време, докато делителят на напрежение проследява изходното напрежение през целия тестов цикъл. Съответстващите компенсационни реактори автоматично регулират потреблението на реактивна мощност, намалявайки входящата мощност и повишавайки общата оперативна ефективност.

Снабден с токоограничаващи реактори и модули за пълно блокиране на безопасността, този модул предпазва както тестовите проби, така и хост устройството от внезапно пренапрежение и рискове от прекъсване, осигурявайки стабилни, сигурни резултати от тестване, които печелят признание от инженерите по закупуване.

Сценарии за целево приложение

Мрежови енергийни оператори

Идеален за поддръжка на оборудване на подстанции, въвеждане в експлоатация на проекти и диагностика на изолацията на трансформатори, GIS шкафове и комутационни уредби за високо напрежение. Много купувачи на електроцентрали подават масови заявки за обществени поръчки за тази система, за да стандартизират редовната инспекционна работа.

Заводи за производство на трансформатори

Перфектен за ежедневни производствени проверки на място, фабрични тестове за приемане и официално типово сертифициране на силови и разпределителни трансформатори. Производствените екипи за доставки често запазват наличност от този тестер, за да съкратят производствените цикли на инспекция.

Професионални лаборатории за високо напрежение

Неговата свръхниска производителност при частичен разряд отговаря на строгите стандарти за сертифициране на продукти и тестване на R&D на нови продукти, привличайки купувачи на лаборатории да правят дългосрочни поръчки за доставки.

Университети и изследователски институции

Подходящ за изследване на диелектрични материали, анализ на ефективността на изолацията и големи учебни експерименти с високо напрежение. Купувачите на изследователски проекти често изискват персонализирани конфигурации преди официална поръчка.

Фабрични и минни промишлени потребители

Прилага се за периодични превантивни проверки и оценка на състоянието на изолацията на основните енергийни съоръжения на място, като помага на отделите за доставки на предприятието да намалят разходите за аутсорсинг на тестване на трети страни.

Обхват на приложение

1. Тестване на изолацията на силов трансформатор

2.ГИС инспекция на частично заустване

3. Изпитване за издръжливост на AC напрежение

4. Рутинно откриване на разпределителна апаратура за високо напрежение

5. Тест за ефективност на втулката

6. Тест за издръжливост на захранващия кабел

7. Проверка на качеството на твърдия изолатор

8. Фабричен тест за приемане на място (FAT)

9. Тестване на типа продукт и поддръжка за сертифициране

10. Лабораторни изследвания с високо напрежение

Основни силни страни на Weshine

Weshine Electric е специализирана в разработването и производството на инструменти за изпитване на високо напрежение и оборудване за измерване на частичен разряд. Нашите системи за изпитване на издържано променливотоково напрежение без разрядни разряди приемат зряла технология за изолация SF6, индикатори за ултраниски частичен разряд, прецизно вземане на проби от напрежение и цялостна защита на безопасността. Създадено за оператори на електропреносни мрежи, производители на електрическа техника, лаборатории и изследователски институции на трети страни, нашето оборудване осигурява прецизно, безопасно и ефикасно тестване за модерни захранващи устройства с високо напрежение. Глобалните купувачи на проекти могат да организират тестване на проби, преди да подпишат официални рамкови споразумения за обществени поръчки.

ЧЗВ

Q1: Какви са основните технически спецификации?

Номинална мощност: 250kVA. Номинално изходно напрежение: до 500kV. Ниво на частичен разряд: ≤5pC. Изкривяване на формата на вълната: ≤2%. Системен шум: ≤50dB. Непрекъсната работа: 30 минути. Възможност за пренапрежение: 110% за 1 минута.

Q2: Защо SF6 изолация вместо напълнена с масло?

Газът SF6 елиминира страничните продукти от карбонизацията на маслото, които създават фалшиви PD сигнали, осигурява стабилни диелектрични характеристики, нулев риск от замърсяване и поддържа ≤5pC фоново ниво на PD за точен FAT на трансформатори и GIS.

Q3: Какви приложения поддържа тази система?

Изпитване на изолацията на трансформатор, GIS разпределителна уредба PD проверка, тестове за издръжливост на захранващи кабели, оценка на работата на втулка/изолатор, FAT, типово сертифициране и лабораторни изследвания за високо напрежение.

Q4: Как работи компенсацията на реактивната мощност?

Вграденият компенсационен реактор за ниско напрежение (200kvar, моторизирано превключване с много кранове) фино настройва реактивната мощност на стъпки. Това поддържа стабилно напрежение при големи тестови натоварвания и подобрява цялостната ефективност на работа.

Q5: Какви функции за безопасност са включени?

Многослойни защити, включително прекъсване на пренапрежението, ограничаване на тока, предотвратяване на разреждане и модули за пълно блокиране на безопасността с токоограничаващ реактор за защита срещу рискове от внезапно прекъсване.

Q6: За кого е предназначена тази система?

Оператори на електропреносни мрежи, фабрики за производство на трансформатори, професионални лаборатории за високо напрежение, университети/изследователски институции и промишлени фабрики/потребители на минно дело за рутинни и типови тестове.

Ръководство за покупка

Споделете вашите параметри за изпитване на високо напрежение с нашия екип по продажбите, за да получите персонализирани оферти и пълни технически файлове за вашия план за доставка.
