Система за изпитване на променливотоково напрежение без частичен разряд

Използвайки усъвършенствана трансформаторна технология с изолация на газ SF6, системата за изпитване на променливотоково напрежение без частичен разряд осигурява стабилен изход от 250kV с общо ниво на частичен разряд от ≤5pC. Отличаващ се с интелигентно автоматично управление, компенсация на реактивната мощност, работа с нисък шум и цялостни защитни функции, той е идеален за енергийни предприятия, промишлени предприятия, университети, изследователски институти и лаборатории за високо напрежение.

Тъй като енергийните индустрии продължават да повишават стандартите за инспекция на изолацията и откриване на микро частичен разряд, този тестов уред е разработен, за да отговаря на тези пазарни изисквания. За разлика от конвенционалните тестови трансформатори, пълни с масло, изолацията от SF6 премахва рисковете от маслени разливи и замърсяване, като същевременно намалява общото тегло на оборудването с 20% до 60% за по-лесно транспортиране и поставяне.

Всички тези надеждни характеристики са подкрепени от професионална производствена мощност. Weshine® е модерна високотехнологична фабрика, специализирана в научноизследователска и развойна дейност, производство, продажби и сервиз на устройства за автоматизация на електроенергийната система и тестови инструменти. Продуктите се продават по целия свят и са получили положителни отзиви от много клиенти.

Изпълнение

Системата за изпитване на издържано променливотоково напрежение без частичен разряд приема трансформатори с изолация на газ SF6, за да поддържа стабилен изход от 250 kV, ограничавайки частичното разреждане на целия комплект до ≤5pC. Интелигентното автоматично управление, компенсацията на реактивната мощност, ниският шум и многослойната защита на безопасността го правят практичен избор за електроцентрали, индустриални клиенти, университети и изследователски лаборатории.

Индексът на частичен разряд на цялата машина достига ≤5pC, а вграденият SF6 трансформатор генерира само ≤3pC частичен разряд при номинално напрежение. Такава отлична изолационна производителност го прави идеален за проверка на частичен разряд, фабрични проверки за приемане, проверка на изолацията и различни задачи за изследване на високо напрежение.

Структура

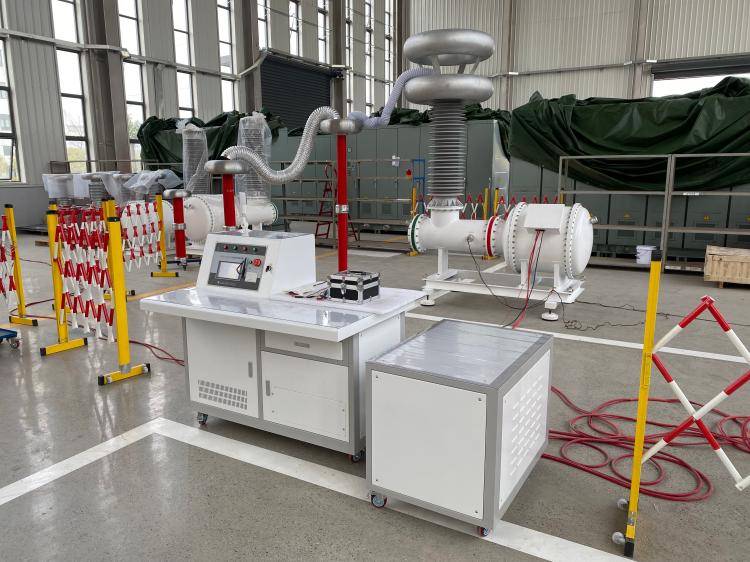

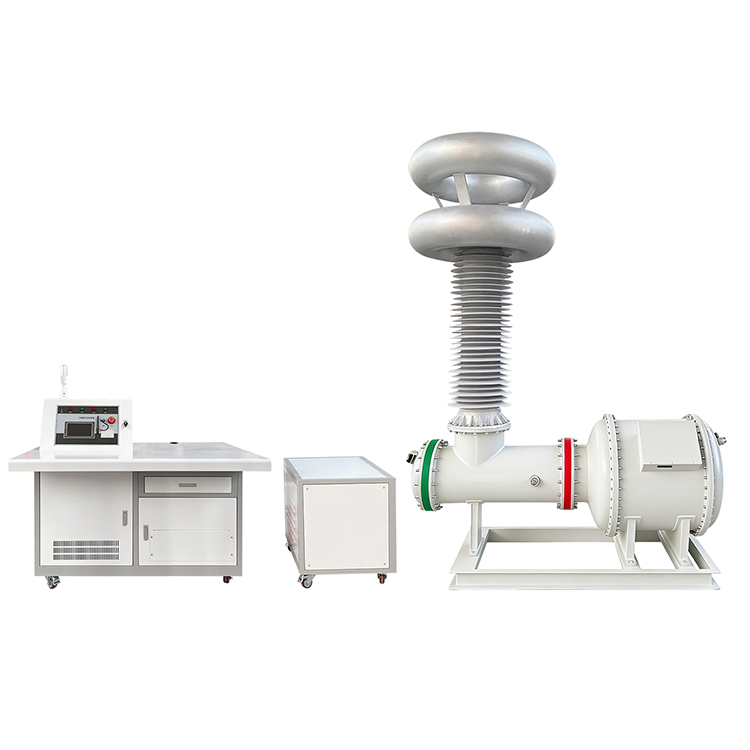

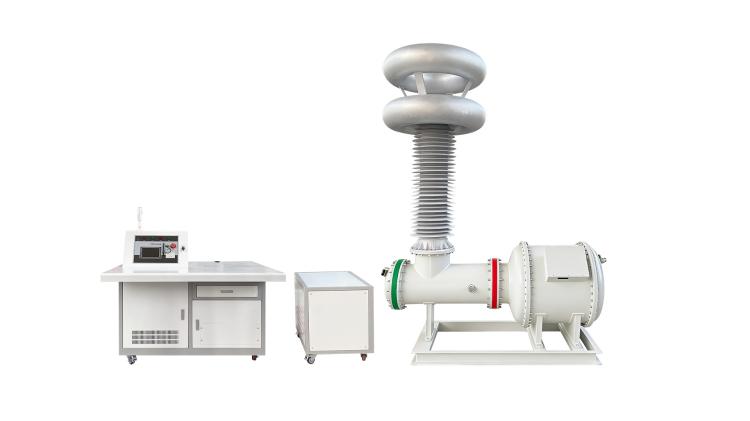

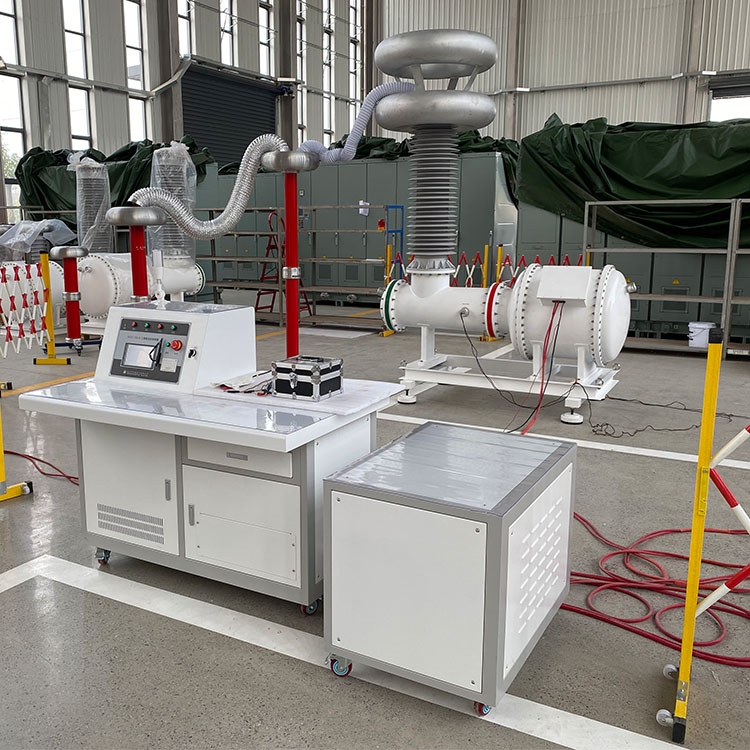

Пълният пакет включва SF6 изолиран тестов трансформатор, свързващ кондензатор, високоволтов токоограничаващ реактор, нисковолтов компенсационен реактор, изолационен трансформатор и напълно автоматичен контролен шкаф. Технологията за компенсиране на ниско напрежение намалява консумацията на входна мощност с до 60%, което значително повишава ефективността на теста и намалява изискванията за захранване.

контрол

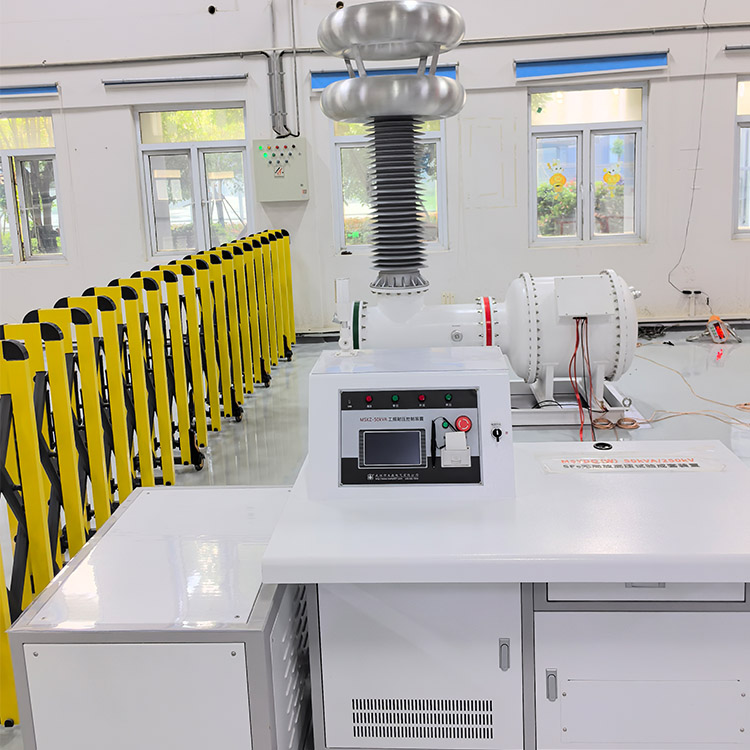

Системата за изпитване на променливотоково напрежение без частичен разряд е оборудвана със 7-инчов контролен блок с цветен сензорен екран, който поддържа както автоматичен, така и ръчен режим на работа. Операторите могат да задават пет отделни сегмента на напрежението, да регулират свободно скоростта на усилване и времето на задържане. Автоматичните функции обхващат повишаване на напрежението, превключване на компенсацията, синхронизиране, освобождаване на налягането след тестване, съхранение на данни, търсене на запис и отпечатване на доклад от теста.

Безопасност

За да гарантира стабилна и безопасна работа, оборудването извежда гладко синусоидално напрежение с изкривяване на формата на вълната под 5% и шум при работа под 65dB. Механизмите за защита от пренапрежение и свръхток са напълно оборудвани. Неговата модулна рамка поддържа по-късни надстройки, с възможност за разширяване за изпитване на свръхвисоко напрежение до 1200kV.

Характеристики

1、SF6 газоизолирана трансформаторна технология

2、Безмаслен дизайн без замърсяване на околната среда

3、Ниво на частично разреждане на цялата система ≤5pC

4、Ниво на частичен разряд на трансформатора ≤3pC

5、Номинално изходно напрежение до 250kV

6、Номинален капацитет 50kVA

7、Компенсацията на реактивната мощност намалява входния ток с до 60%

8、Автоматични и ръчни режими на тестване

9、Петстепенни програмируеми настройки за напрежение и време

10、регулируема скорост на нарастване на напрежението

11、Интелигентно регулиране на напрежението и превключване на компенсацията

12、Съхранение на исторически данни и отпечатване на отчети

13、Стабилен синусоидален изход с изкривяване ≤5%

14、Нисък работен шум ≤65dB

15、Защита от пренапрежение при високо напрежение

16、Защита от свръхток на опашния ток

17、Подходящ за частичен разряд и изпитване на издържано напрежение на променлив ток

Приложения

1、Тестване на издържано напрежение на трансформатор AC

2、GIS Тестване за частичен разряд

3、Изпитване на изолацията на разпределителната уредба

4、Тестване на кабели за високо напрежение

5、Тестване на втулки

6、Изпитване на изолатора

7、Фабрично приемане (FAT)

8、Лабораторни тестове за високо напрежение

9、Тестване на типа електрическо оборудване

10、Програми за превантивна поддръжка

Предимства на Weshine

Weshine Electric е професионален производител на оборудване за изпитване на високо напрежение и системи за измерване на частичен разряд. Нашите системи за изпитване на променливотоково напрежение без частичен разряд от серия VS-W съчетават усъвършенствана технология за изолация на SF6, ултраниска производителност при частичен разряд, интелигентна автоматизация и надеждна защита за безопасност. Проектирани за взискателни лабораторни и полеви приложения, решенията на Weshine помагат на клиентите да подобрят точността на тестване, да гарантират съответствие с нормативните изисквания и да подобрят дългосрочната надеждност на оборудването.
