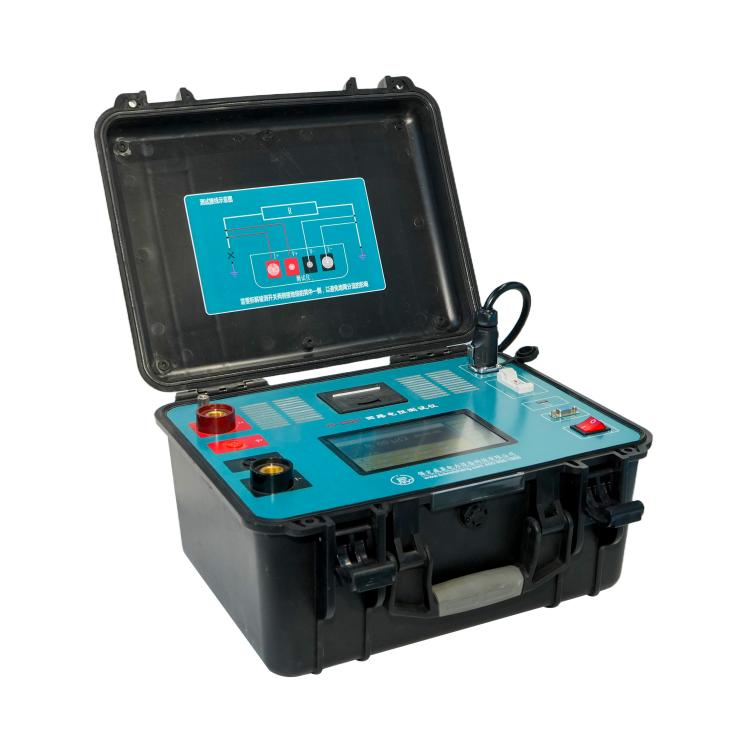

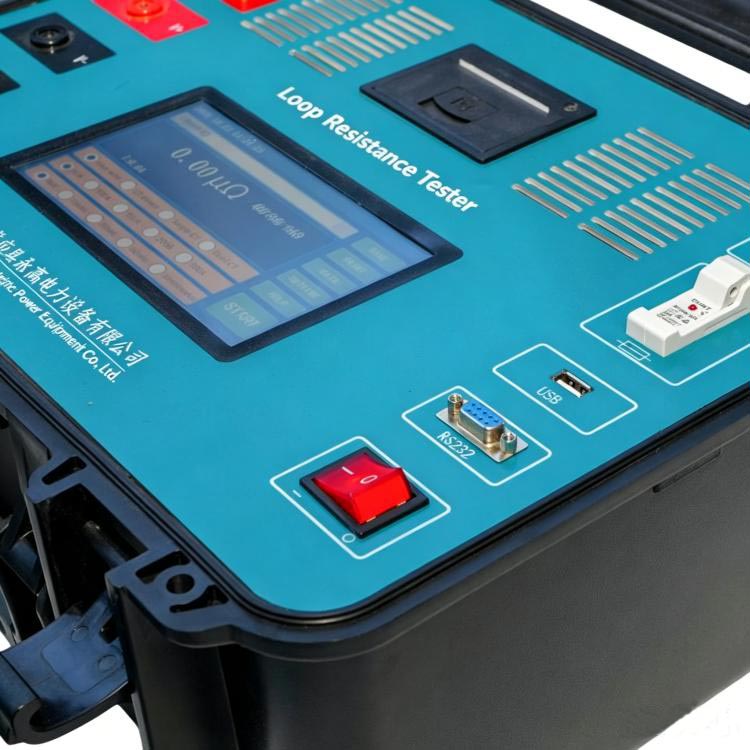

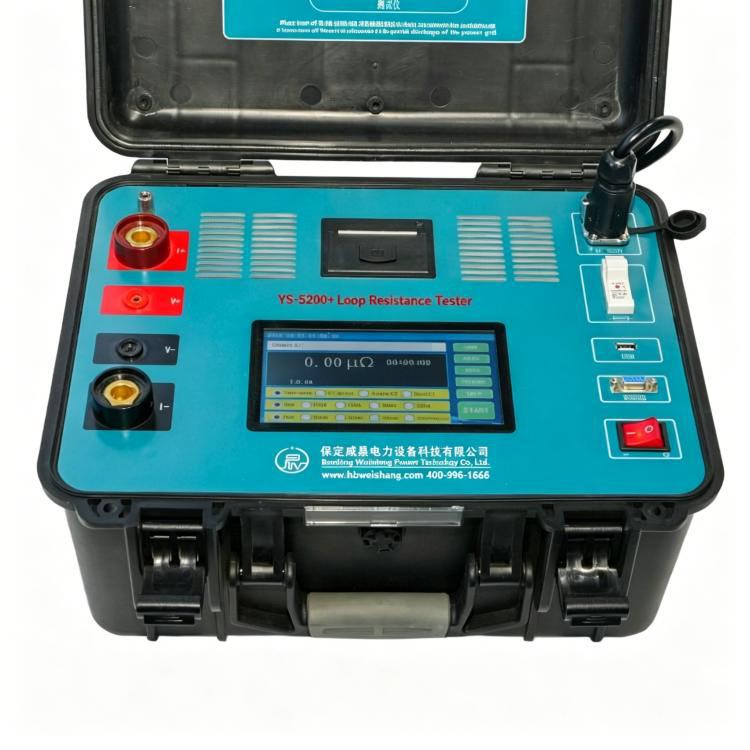

Настолен 300A интелигентен тестер за съпротивление на верига

Издръжливият настолен тестер за интелигентно съпротивление на вериги 300A, предлаган от Weshine, професионален производител и доставчик в Китай, осигурява прецизни отчитания на микроома на прекъсвачи, разединители, заземителни превключватели и съединения на шини, дори когато токовете преминават през единични вериги или множество паралелни разклонения.

Създадохме това устройство, следвайки DL/T845.4-2019 и стандартите за тестване на четири проводника на IEC, отговаряйки напълно на изискванията на индустрията за откриване на съпротивление при голям ток.

Вътре в машината се намира източник на постоянен ток с висока мощност, съчетан с многоканален хардуер за измерване на ток. Тази структура поддържа стабилен изходен ток и прецизно вземане на проби от напрежението, дори когато работите заедно със сложни паралелни заземителни мрежи, което е ключова причина инженерните изпълнители да правят повтарящи се групови поръчки за този модел.

Основни принципи на измерване

Интелигентният тестер за съпротивление на верига Desktop 300A разчита на два основни функционални модула:

1. Регулируем висок постоянен изходен ток: 50A–300A

2. Безжичен сензор за постоянен ток: 0~±600A улавяне на ток

Той изчислява действителното контактно съпротивление въз основа на закона на Ом: R = V / I₀

V = спад на напрежението, открит в контактните точки

I₀ = реален ток, преминаващ през тествания клон

Интелигентни режими на тестване (основна иновация)

weshine electric интегрира четири усъвършенствани режима на тестване, за да поддържа различни полеви условия:

1. Традиционен режим на съпротивление на веригата

Потребителите трябва да изключат едната страна на заземителната мрежа, за да прескочат смущенията от шунтов ток. Тестерът захранва до 300A постоянен ток и отчита данни за падане на напрежението. Този режим постига най-висока прецизност и работи добре за обекти за планирана поддръжка.

2. Режим на директно измерване със скоба

Няма нужда да разглобявате заземяващите връзки. Безжичната клема проследява тока на разклонението I₀ в реално време, след което машината автоматично изчислява съпротивлението с R=V/I₀. Акценти: Без работа по разглобяване, по-бързо тестване на място, по-безопасно за поддръжка на живо.

3. Режим на едностранен шунт

Подходящ за оформления на паралелно заземяване като заземяване на шкаф и разпределени заземителни мрежи. Скобата измерва тока на шунтовия клон I₂ и устройството изработва ефективен тестов ток с I₀=I₁−I₂, преди да изчисли съпротивлението. Коригира грешки в точността, причинени от частични паралелни токове.

4. Режим на двустранен шунт

За големи заземителни мрежи с двупосочни разделени токове в подстанции. Две клеми събират разклонителни токове I21 и I22, системата изчислява I₀=I₁−I21−I22, за да получи действителни данни за съпротивлението за многоразклонени мрежи.

Дизайн на системата за безопасност и скоби

Съответстващите безжични клеми могат автоматично да идентифицират посоката на постоянния ток.

Ключови спецификации на скобата:

1、DC тестов обхват: 0 до ±600A

2、Трябва да се изравни с правилната посока на тока за точни данни

3、Вградена функция за калибриране за компенсиране на отклонението при измерване

Напомняния за безопасност при работа:

1、Не работете със скобата извън нейния диапазон на измерване, за да избегнете повреда на хардуера

2、Инсталирайте скоби, като следвате маркировките за посока на тока, за да стабилизирате показанията

3、Извършвайте редовно калибриране, за да намалите грешките в данните

Ръководство за работа стъпка по стъпка

Този настолен тестер следва стандартни работни потоци за тестване на място за сценарии с висок ток.

Стъпка 1: Подготовка на системата

Уверете се, че оборудването е напълно изключено, настройката на заземяването е завършена и батериите на клемата са напълно заредени. Клиентите за групови доставки могат да получат пълни ръководства за работа заедно с пратката.

Стъпка 2: Конфигуриране на окабеляване

I+ и I- се свързват към два края на тестовата верига; V+ и V- се прикрепят към вътрешните точки за вземане на проби от напрежение. Винаги поставяйте сонди за напрежение в токовия контур, за да изключите смущения в съпротивлението на проводника.

Стъпка 3: Избор на режим

Изберете един тестов режим: традиционен режим на разглобяване, директен режим на скоба, режим на единичен шунт или режим на двоен шунт. След това задайте изходен ток (50A–300A) и продължителност на теста (Бързо / 10s / 30s / 60s / Непрекъснато).

Стъпка 4: Процес на измерване

Машината работи с увеличаване на тока, контрол на стабилността, улавяне на ток в реално време, вземане на проби от напрежение, изчисляване на съпротивление и температурна компенсация автоматично без ръчна настройка.

Стъпка 5: Показване на резултата

Екранът показва общия ток I₁, токовете на разклонителните клеми (I₂ / I21 / I22), стойността на съпротивлението в микроома, времето за тестване и състоянието на стабилност.

Стъпка 6: Управление на данни

Операторите могат да записват тестови журнали в локална памет, да експортират записи чрез FAT32 USB устройства, да отпечатват отчети с допълнителни модули за печат и да преглеждат исторически данни от тестове по всяко време.

Сценарии за приложение

Този настолен тестер за интелигентно съпротивление на веригата 300A се справя със задачи за откриване на съпротивление при условия на сложно заземяване и силни електромагнитни смущения, широко възприети от купувачи от тези сектори:

1、Големи подстанции

2、Електрически централи

3、Промишлени разпределителни системи

4、Преносни съоръжения за високо напрежение

5、Мрежи за заземяване

Системата работи надеждно при:

1、Силни електромагнитни смущения

2、паралелно разпределение на тока

3、、Ограничен достъп за прекъсване на връзката

4、Непрекъснати операции по поддръжка

Типични приложения за тестване

1、Тест за контактно съпротивление за прекъсвачи за високо напрежение

2、Проверка на повреда на заземителните мрежи на подстанцията

3、Откриване на съпротивление на свързващи съединения на шини

4、Рутинна поддръжка за GIS/AIS разпределителни шкафове

5、Фабрична проверка на качеството на електрическото оборудване на електроцентралата

6、Анализ на наземната система за преносни мрежи

7、Отстраняване на неизправности в промишлени електроразпределителни системи

Предимства на Weshine

Създадохме настолен тестер за интелигентно съпротивление на вериги 300A с многорежимна архитектура за измерване, за да разрешим трудни проблеми с паралелен ток и сложни проблеми със заземяването в съвременните енергийни системи. Тестването без разглобяване на безжична скоба намалява времето за прекъсване на поддръжката и значително подобрява безопасността на обекта, което кара много доставчици на електрически услуги да подписват дългосрочни договори за доставка с нас.

Многоканалните алгоритми за изчисляване на тока в реално време осигуряват точни стойности на съпротивление дори в паралелно заземени среди. Големият изходен ток от 300 A бързо разгражда оксидните слоеве върху остарели контактни повърхности, осигурявайки по-надеждни резултати от тестове за износени проводими съединения. Вграденият интелигентен термичен контрол поддържа уреда стабилен при дълги работни натоварвания с голям ток.

Предимства на удобния за потребителя индустриален дизайн за купувачите:

1、Многорежимна интелигентна работа

2、Визуализирано показване на текущи данни в реално време

3、Пълен набор от автоматични защитни функции за безопасност

4、Съхранение и експортиране на структурирани данни

Свържете се незабавно с нашия екип по продажбите, за да получите персонализирани оферти и пълни файлове с технически параметри за поръчката на вашия проект.
