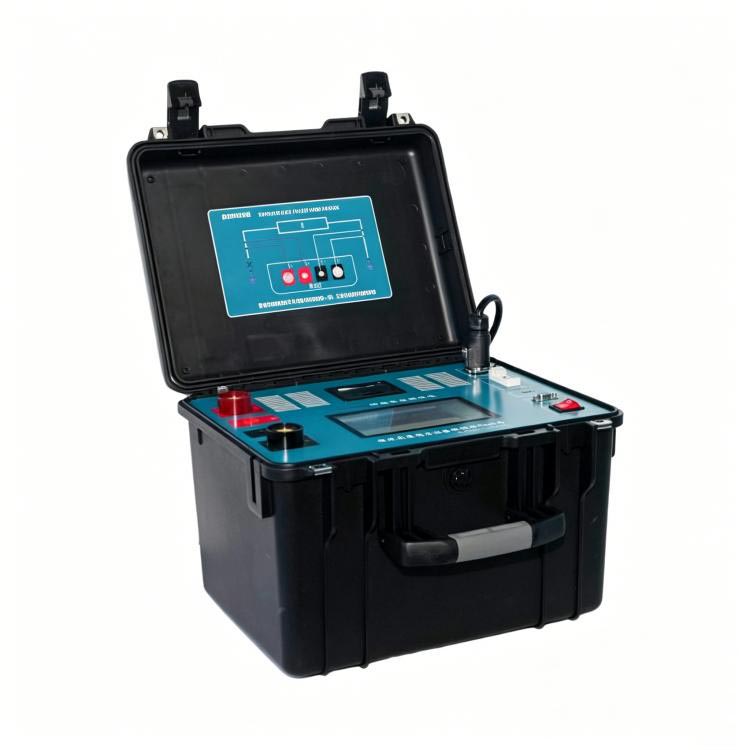

Тестер за високотоково контактно съпротивление с цветен сензорен екран

Като професионален производител в Китай, Weshine би искал да ви предостави качествен тестер за контактно съпротивление с висок ток с цветен сензорен екран, който е надграден интелигентен измервател на съпротивление, направен за тестване на контакти на устройства с високо напрежение. Инжектирането на голям тестов ток премахва смущенията от повърхностни окислителни слоеве и нестабилни контактни точки, така че тестерите получават надеждни показания за проверка на оборудването преди поддръжка и фабрични проверки за приемане. Купувачите на едро могат да съпоставят това устройство с техните пълни комплекти инструменти за електрическо тестване за доставка от едно гише.

Потребителите могат да избират регулируем изходен ток от 50A до 600A, съответстващ на тестови критерии и номинални параметри на различни електрически устройства. Режимът на изпитване с висок ток преценява точно състоянието на контакта на прекъсвачи, GIS оборудване, изключващи превключватели, шини и кабелни съединения, задължителен инструмент за екипите за фабрична инспекция и изпълнителите на енергийно инженерство.

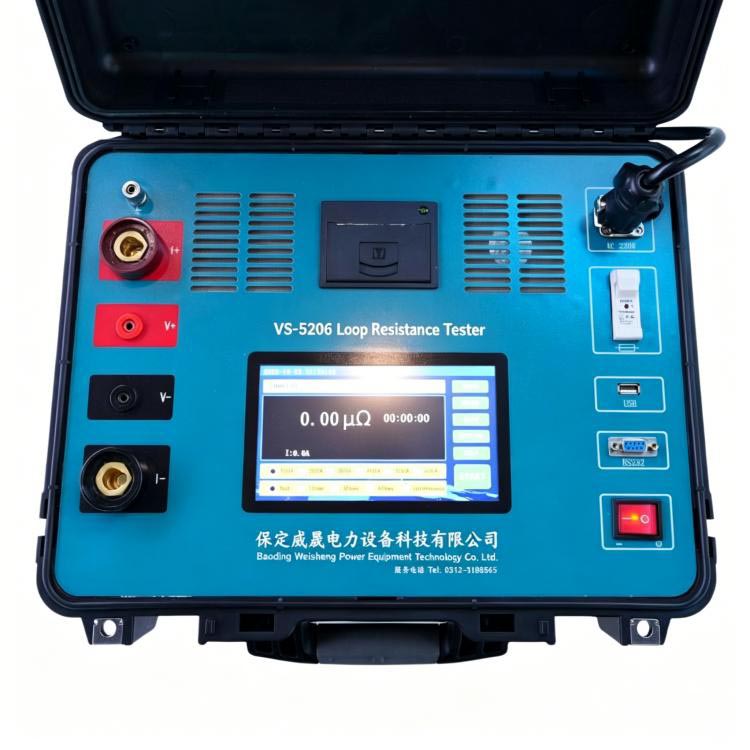

Този високотоков тестер за контактно съпротивление с цветен сензорен екран използва 7-инчов промишлен цветен сензорен екран с лесен за навигиране панел за работа. Персоналът може бързо да зададе изходен ток, време на теста, език на системата и комуникационни параметри на екрана, да преглежда вълните на теста в реално време и да управлява съхранените данни с минимално обучение. Той съкращава времето за работа на място за инженерните екипи, работещи с големи партиди от инспекционна работа на оборудването.

Оборудван с голяма вградена акумулаторна литиева батерия, устройството поддържа напълно преносимо тестване на открито без достъп до електрическата мрежа. След 500A или 600A тестове с тежък ток, той задейства 10-секунден цикъл на автоматично охлаждане, за да защити вътрешните захранващи модули, удължавайки живота им и намалявайки дългосрочните разходи за подмяна за купувачи с чести задачи за тестване на място.

Той поддържа множество режими на предаване на данни: Bluetooth безжична връзка, RS232 кабелна връзка, експортиране на USB флаш устройство и локално съхранение. Операторите могат да преглеждат, запазват, експортират или изтриват записи от тестове директно на машината, ускорявайки сортирането на докладите от теста и управлението на активите на оборудването за тръжни проекти за електроцентрали и отдели за фабричен контрол на качеството.

Създаден да издържа на тежки работни площадки на открито, VS-5206 съчетава мощен изходен ток с висок ток, прецизно цифрово измерване, многослойна защитна защита и издръжлив корпус. Той предоставя постоянни надеждни резултати от тестове за ежедневна поддръжка на оборудването, пускане в експлоатация на нов проект и диагностика на електрически повреди, идеален за поръчки на едро от дистрибутори на електрическо оборудване и енергийни инженерни фирми.

Дизайн на системата за безопасност и скоби

weshine electric интегрира безжични сензори с клеми с технология за разпознаване на посоката на постоянен ток.

Ключови спецификации на скобата:

1、Обхват на измерване на постоянен ток: 0 до ±600A

2、Чувствителна към посоката инсталация (необходима е ориентация на тока напред)

3、Поддръжка на калибриране в системните настройки

Правилата за безопасност осигуряват стабилна работа:

1、Претоварването на скобата извън диапазона може да повреди сензора

2、Правилната насочена инсталация подобрява точността

3、Функцията за калибриране компенсира отклонението

Характеристики

Максимален 600A DC тестов ток

Високо прецизно измерване на контактното съпротивление

Проектиран за прекъсвачи и GIS оборудване

Множество избираеми изходни токове

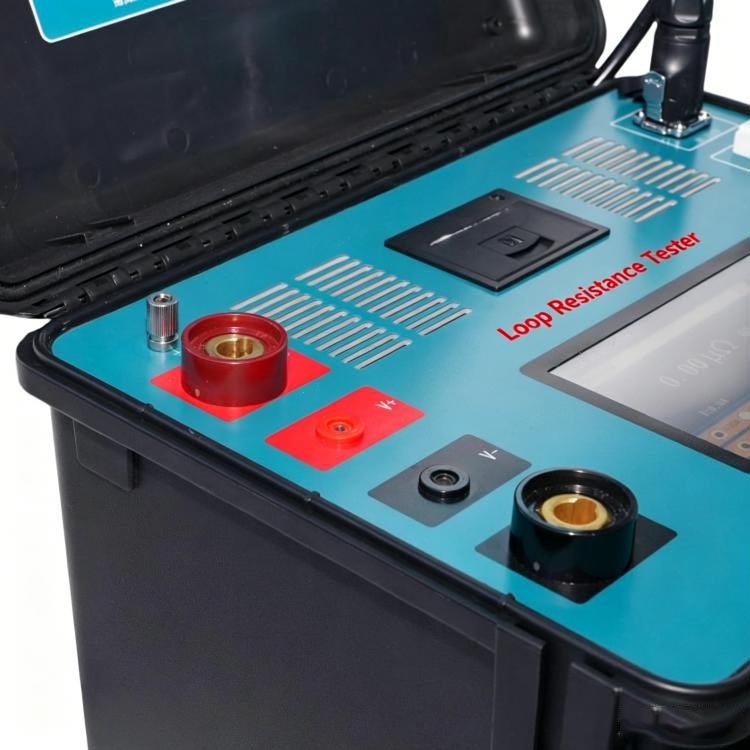

Четирипроводна технология за измерване на Келвин

7-инчов цветен сензорен дисплей

Вградена презареждаема литиева батерия

Интелигентно автоматично измерване

Автоматично охлаждане след 500A/600A тестване

Bluetooth комуникация

Комуникационен интерфейс RS232

Експорт на данни от USB флаш устройство

Вътрешно съхранение на тестови записи

Поддръжка на китайски и английски език

Регулируеми комуникационни параметри

Интелигентно управление на данни

Висока стабилност на измерването

Компактен преносим дизайн

Подходящ за полеви и лабораторни изследвания

Множество защитни функции за безопасна работа

Продуктово ръководство

Как работи тестерът за високотоково контактно съпротивление с цветен сензорен екран

Този тестер инжектира стабилен висок постоянен ток в тестовия обект чрез специални токови проводници, като същевременно измерва спада на напрежението в контакта с помощта на отделни сензорни проводници. Използвайки четиритерминалния принцип на измерване на Келвин, инструментът елиминира съпротивлението на оловото и изчислява много точни стойности на контактното съпротивление.

След като избраният ток се стабилизира, тестерът автоматично извършва измерване и спира изхода след завършване. Когато работи при 500A или 600A, инструментът автоматично активира цикъл на охлаждане преди следващото измерване, за да поддържа надеждността на системата.

Сценарии за приложение

Електрически услуги

Рутинна поддръжка на прекъсвачи, прекъсвачи, ГИС оборудване и подстанции.

Производители на трансформатори

Фабрично изпитване за приемане и проверка на електрическата връзка.

Електрически изпълнители

Пускане в експлоатация и поддръжка на инсталации средно и високо напрежение.

Промишлени съоръжения

Проверка на силнотокови електрически съединения и шинни системи.

Лаборатории за изпитване

Прецизно измерване с ниско съпротивление и сертифициране на оборудването.

Приложения

1、Тестване на контактното съпротивление на прекъсвача

2、Измерване на съпротивлението на веригата

3、Тестване на ГИС разпределителна уредба

4、Тестване на прекъсвач за изключване

5、Тестване на съпротивлението на съединителните шини

6、Измерване на заземяващата връзка

7、Инспекция на електрическа връзка с голям ток

8、Factory Acceptance Test (FAT)

9、Превантивна поддръжка

10、Пускане на енергийната система

Предимства на Weshine

Weshine Electric е специализирана в електрическо оборудване за високо напрежение и интелигентни диагностични инструменти. Тестерът за контактно съпротивление при голям ток с цветен сензорен екран съчетава изходен ток при голям ток, технология за прецизно измерване по Келвин, интелигентна работа със сензорен екран, усъвършенствани комуникационни интерфейси и цялостни възможности за управление на данни. Проектирани за комунални услуги, производители и професионалисти по поддръжката, решенията на Weshine осигуряват надеждно тестване на устойчивостта на контакт, което подобрява надеждността на оборудването, минимизира времето за престой и поддържа дългосрочно управление на активи.
