Тестер за изолация 5000V

Weshine® изобрети тестер за изолация 5000V със CE сертификат, високо качество и точност, изобретен и произведен в съответствие с националните стандарти, налично цялостно решение за електрическо тестване. Свържете се с нас за повече подробности относно тестер за изолация 500V от Weshine!

Изпратете запитване Изтегляне на PDF

Описание на продукта

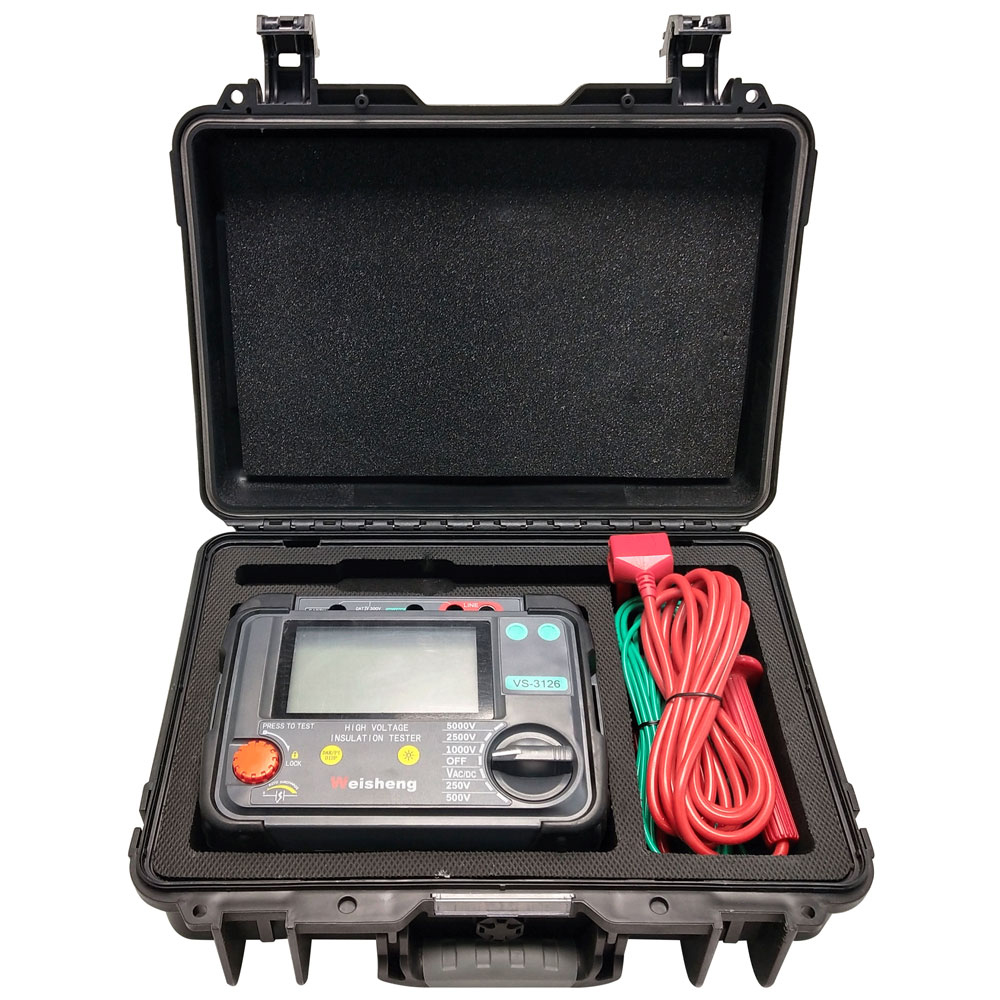

Weshine® VS-3126 се захранва от батерииТестер за изолация 5000Vс цифров и аналогов дъгов дисплей, предназначен за тестване на изолационното съпротивление при високо напрежение при поддръжката и обслужването на кабели, ротационни инсталации, трансформатори, разпределителни уреди и индустриални приложения.

Тестовете за изолация с постоянен ток се извършват при 250 V, 500 V, 1000 V, 2500 V, 5000 V. Диапазонът на измерване на съпротивлението на изолацията е 100 k Ω до 1000 G Ω. Осигурява се автоматично разреждане за тествани капацитивни вериги и се показва намаляващо напрежение.

Предпазният терминал може да се използва за минимизиране на ефектите от повърхностно изтичане и следователно на грешни измервания при извършване на тестове за изолационно съпротивление.

За капацитивни тестови обекти инструментът автоматично ще се разреди през вътрешен резистор и ще покаже напрежение през клемите в диапазона от 30 V до 600 V с по-високи напрежения, обозначени с „Hi“. Тази функция ще даде индикация за намаляване на напрежението след тестване на реактивни товари. Когато индикаторът за напрежение изчезне, е безопасно за потребителя да изключи тестовите проводници.

Weshine® VS-3126Тестер за изолация 5000Vсе захранва от осем 1,5 V IEC LR6 (AA) клетки. Функциите за безопасност на дизайна включват индикатор за предупреждение за високо напрежение, външен дисплей за напрежение след IR тест, автоматично разреждане на реактивни товари и тестови проводници

ПРИЛОЖЕНИЕ

Електрическите изолационни материали се влошават с времето, което води до повреди и скъпи сметки за ремонт. Тестерите за съпротивление на изолацията прилагат регулирано постоянно напрежение през изолацията и измерват потока на тока през нея, като прилагат закона на Ом за изчисляване на изолационното съпротивление. Токът тече, защото никой изолационен материал не е идеален.

Употребите на IR тестер включват:

■ Тест и квалификация на продукта

■ Монтаж на оборудване

■ Рутинна поддръжка

■ Решения на проблеми

Тестването на изолацията с високо напрежение DC влияе върху поляризацията на изолацията, така че последователните тестове без пълно разреждане на тестваното устройство ще дадат различни резултати.

Трябва да се внимава винаги да се използва един и същ процес и техника за свързване и тестване на изолатор, за да можете да проследявате резултатите. Важно е да се записват температурата на изолацията, както и стойностите на IR

ХАРАКТЕРИСТИКИ И ПРЕДИМСТВА

■ Компактен, здрав тестер за изолационно съпротивление

■ Лесна работа и избор на диапазон на напрежение

■ AC и DC волтметър (30 V - 600 V)

■ Настройваем от потребителя IR тестов таймер (по подразбиране 1 мин), (макс. 19 m 50 s)

■ Мек калъф за носене на инструмент и кабели

■ Бърз старт и пълно ръководство за потребителя

■ Заключващи се HV изолирани щепсели за допълнителна безопасност

■ Капаците на терминалите предотвратяват случайно проникване на мръсотия и други предмети

СПЕЦИФИКАЦИИ

Диапазон на изолация	0,1 MΩ до 2 TΩ
Номинални изпитвателни напрежения	250 V, 500 V, 1000 V, 2500 V, 5000 V
Точност на клемното напрежение
	<1000 V 0...+10% от номинала изпитвателно напрежение
	≥1000 V 0...+5% от номинала изпитвателно напрежение
Точност на изолацията	±5% ±3 цифри
Ток на късо съединение	5 инча ± 0,5 от
Точност на волтметъра	±2%rdg±3dgt
Захранване	8 x LR6/AA батерии
Работен температурен диапазон и влажност
	-20°C до +45°C
Влажност	80% относителна влажност
Температурен диапазон и влажност на съхранение
	-20 °C до +60 °C
Защита на безопасността	Изолация Cat III 600 V
Забележка	Сервизна грешка с посочени екологични ограничения е два пъти присъща грешка
EMC	Съответства на IEC 61326-1:2013
Размери	177 mm x 226 mm x 100 mm
Тегло	1,9 кг (включително батерията)

VS-3126

VS-3126Тестер за изолация 5000Vе проектиран за електрически и промишлени тестови приложения, където работните напрежения надвишават 1000 V и се изискват по-високи изолационни тестови напрежения.

За разлика от VS-3126, VS-3126 предлага напрежения с фиксиран обхват от 50 V, 100 V, 250 V, 500 V, 1000 V и 2500 V.

Оборудване с работни напрежения над 1 kV изисква съразмерно по-високи изпитвателни напрежения. За да бъде в пълно съответствие с най-съвременните изисквания за тестване, Weshine предлага семейство от високо качествоТестер за изолация 5000Vs при напрежения над 1 kV. В основата на тестовете за високо напрежение, нашите 5/10/15 kV модули позволяват най-високо ниво на тестване на качеството заедно с първокласна безопасност, удобство и преносимост.

За пълна способност за тестване на изолацията на цялото оборудване с голям капитал, Weshine отива една крачка напред! Универсалният стандарт за изпитване на ротационно оборудване, IEEE 43-2000, увеличи препоръката за изпитвателно напрежение до 10 kV за оборудване с номинално напрежение 12 kV и повече. Пълното съответствие с този стандарт може да бъде постигнато само с един тестер, нашия модел 10 kV.

VS-3127

VS-3127Тестер за изолация 10000Vпредлага възможност за извършване на точни измервания на изолационното съпротивление до 15 kV изпитвателно напрежение с максимално съпротивление от 30 TΩ. Точността на измерване на съпротивлението е ± 5 % от 1 MΩ до 3 TΩ!

За фирми за комунални услуги и услуги VS-3127 е универсален тестер със своята гъвкавост и възможност за бъдеща проверка. Weshine VS-3127 е проектиран да работи, където и да работите.

Максимално изходно номинално напрежение достига до 7 предавки (250V，500V，1KV，2.5KV，5KV，10KV，15KV).

Максимален ток на късо съединение 7mA

Тест за съпротивление на изолацията (IR), тест за поляризационен индекс (PI), тест за коефициент на диелектрична абсорбция (DAR). Режим на тестване на рампа (RAMP), режим на тестване на филтрирано съпротивление (FR). * Тест за капацитет (Cap.).

Функция за наблюдение на напрежението, автоматично следене на живото напрежение на измерваното

ЗАЩО ДА ТЕСТВАТЕ ПРИ 15 KV?

5 kV до 15 kV ще утрои тестовия ток - това може да предотврати отрицателен тестов ток при наличие на висок шум.

15 kV е посочено за активи от 35 000 V до 69 000 V въз основа на NETA ATS 2007.

Двигателите над 34 500 V трябва да бъдат тествани при 15 kV въз основа на NETA ATS 2007.

СПЕЦИФИКАЦИИ

Диапазон на изолация	0,1 MΩ до 30 TΩ
Номинални изпитвателни напрежения	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Точност на клемното напрежение
	（5%～10%）±10V
Точност на изолацията	1 MΩ до 3 TΩ, ±5% ±3 цифри
	>3 TΩ, ±20% ±3 цифри
Ток на късо съединение	≥7 на ± 0,5 от
Режим на тестване на рампа	±2%rdg±3dgt
Захранване	Увеличете до предварително зададеното напрежение чрез тестване с 10% стъпаловиден размер на предварително зададеното напрежение
Работен температурен диапазон и влажност
	-20°C до +50°C
Влажност	80% относителна влажност
Температурен диапазон и влажност на съхранение
	-25 °C до +65 °C
Тест за напрежение	AC/DC: 0V ~ 1000V, Точност: ±5%rdg±3V
Тест за капацитет	10nF～25uF, Точност: ±10%rdg±10nF
Текущ тест	0,01nA～7mA, Точност: ±5%rdg±0.5nA
Защита на безопасността	Изолация Cat III 600 V
Забележка	Сервизна грешка с посочени екологични ограничения е два пъти присъща грешка
EMC	Съответства на IEC 61326-1:2013
Размери	280 mm x 260 mm x 160 mm
Тегло	4,9 кг (включително батерията)

Селекции

Weshine има 8 години опит специално за работа с пълна гама електрическо оборудване. В момента Weshine е изобретил различниТестер за изолация 500Vза всяка стъпка, както е показано като формуляр:

ИНФОРМАЦИЯ ЗА ПОРЪЧКА ЗАТестер за изолация 500VS
котка не	Максимално тестово напрежение	Максимален тестов диапазон	IR/PI/DAR	РАМПА	FR	капачка
VS-3121	2,5 kV	100 GΩ	√
VS-3121A	5,0 kV	20 ТО	√
VS-3125	5,0 kV	10 ДО	√	√	√
VS-3125A	5,0 kV	10 ДО	√	√	√	√
VS-3126	10,0 kV	20 ТО	√	√	√
VS-3126A	10,0 kV	20 ТО	√	√	√	√
VS-3127	15,0 kV	30 ДО	√	√	√	√

Въз основа на проблеми с веригата за доставки: Моля, свържете се с предпочитания от вас оторизиран дистрибутор на Weshine за текущи цени и срокове за доставка.

Сертификати за качество

Винаги вярваме, че целият успех на нашата компания е пряко свързан с качеството на предлаганите от нас продукти.Тестер за изолация 5000Vотговарят на най-високите изисквания за качество, определени в насоките ISO9001, ISO14000:14001 и нашата строга система за контрол на качеството.
