Описание на продукта

Купете качествено оборудване за тестване на трифазна релейна защита от Weishine, професионален производител в Китай, е проектирано да проверява защитни релета, микропроцесорни защитни модули, вторични вериги, оборудване за автоматизация и цялостни системи за защита на електропреносната мрежа. Релетата трябва да реагират точно при неизправности в линията, необичайно напрежение, свръхток, действия на повторно затваряне, задействания на диференциална защита и движения на управляващата верига, така че редовното тестване е от съществено значение за безопасна, координирана работа на електроенергийната система.

Какво представлява тестерът за трифазна релейна защита?

Тестерът за трифазна релейна защита е професионално устройство за тестване, предназначено да провери производителността и работните характеристики на защитни релета, микропроцесорни защитни устройства, вторични вериги, оборудване за автоматизация и схеми за защита на електроенергийната система.

Тестерът генерира управляем вторичен ток, напрежение, честота, фазов ъгъл, хармонични, постоянен ток и сигнали за превключване, за да симулира нормални и необичайни условия на енергийната система. Чрез прилагане на тези симулирани сигнали към тестваните защитни устройства, инженерите могат да проверят настройките на релето, стойностите на задействане, времето на работа, логиката на изключване и реакцията на контакта.

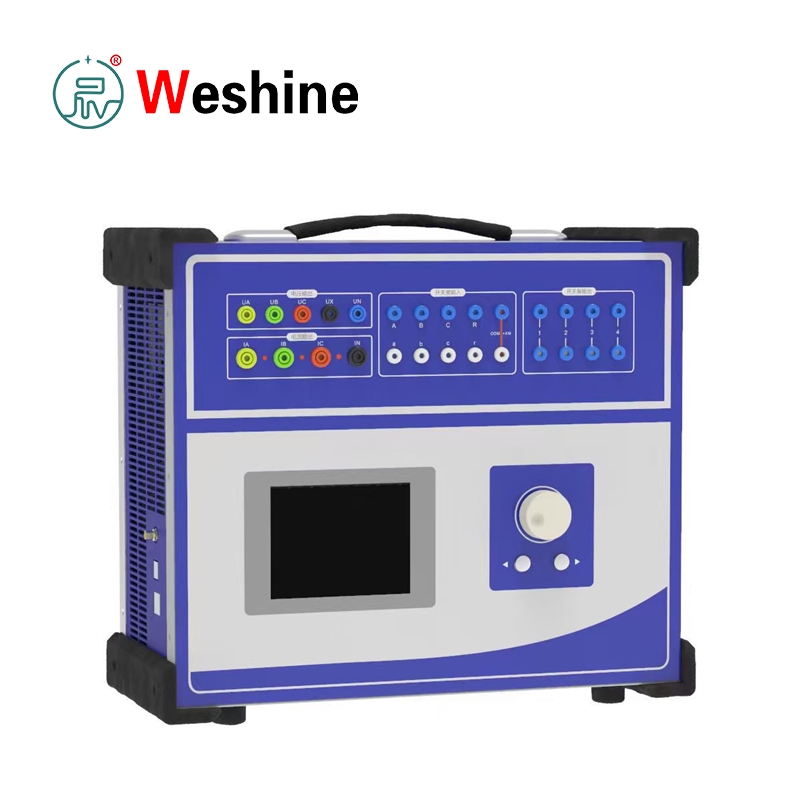

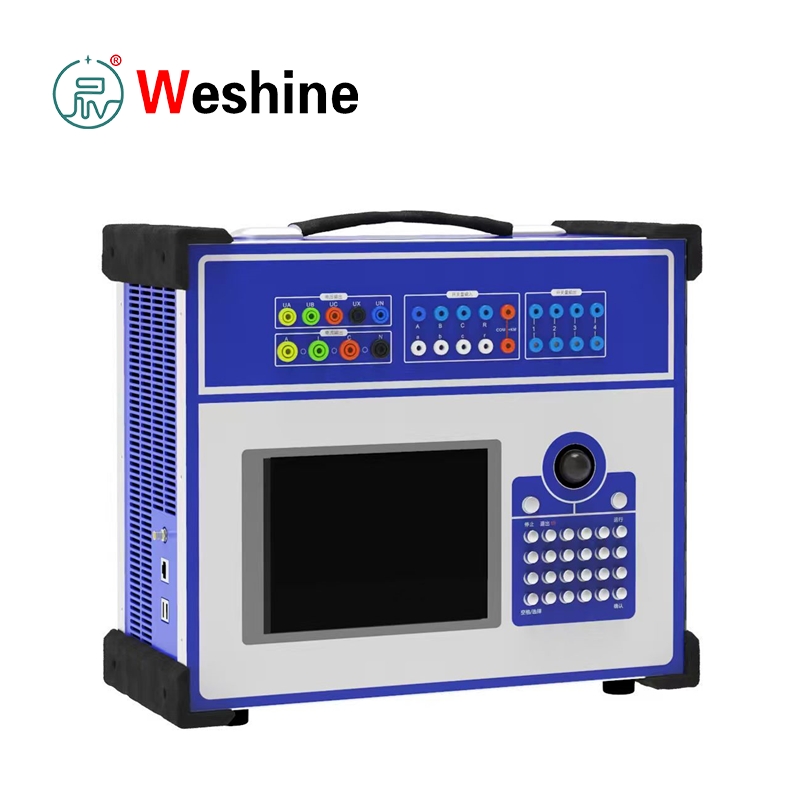

Three Phase Relay Protection Tester

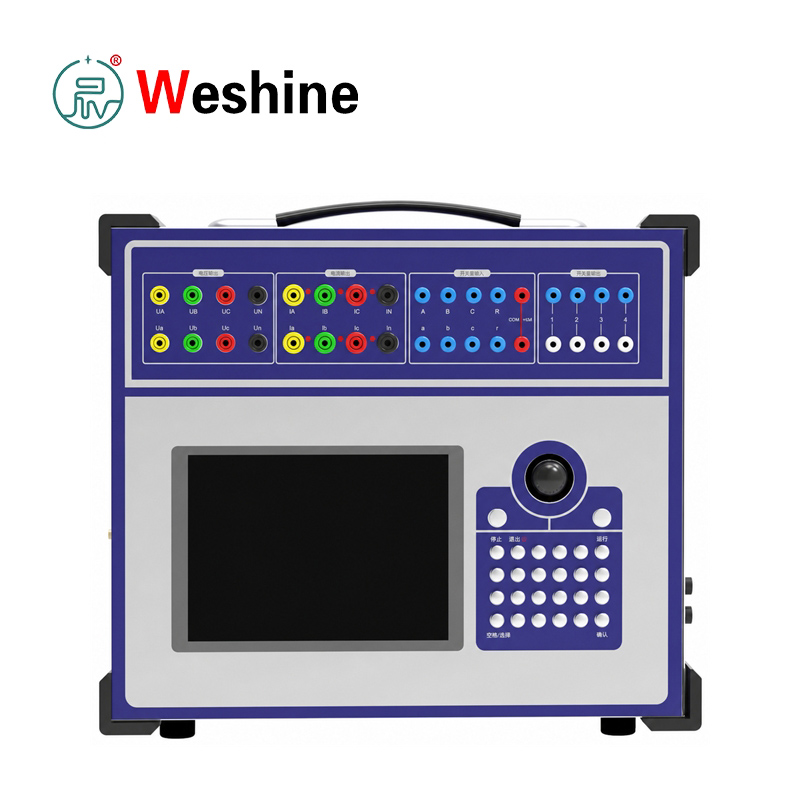

Многоканален изход за ток и напрежение

Тестерът за трифазна релейна защита е оборудван с 4 канала за напрежение и 3 токови канала за цялостно тестване на релейна защита. Каналите за напрежение поддържат фазово напрежение, линейно напрежение, напрежение с нулева последователност, дисбаланс на напрежението, загуба на напрежение, изместване на честотата и тестове за синхронизъм.

Трите токови канала могат да работят независимо за тестване на индивидуален фазов ток или да се свържат паралелно, за да осигурят до 120A изходен ток за кратко време. Поддържа тестване на релета за свръхток, релета за земна повреда, защита срещу обратно време, диференциална защита, защита от разстояние, логика на повторно включване, защита от ниско напрежение и честотни релета.

Индустриален компютърен контрол и полеви операции

Изграден върху индустриална компютърна платформа, тестерът интегрира вграден дисплей и локален операционен панел за самостоятелно тестване на място без външен компютър. Параметрите и резултатите от теста могат да се видят директно на екрана, което го прави подходящ за пускане в експлоатация и поддръжка на място.

Оборудването може също да се свърже към компютър със съвместим софтуер, за да поддържа разширени функции за тестване, управление на данни и автоматично генериране на доклади за тестове.

Гъвкав ток, напрежение и DC изход

Тестерът предоставя широка гама от изходни възможности, включително:

AC изходен ток:0~40A на канал, до 120A изход за кратко време с три канала в паралел

Изходно AC напрежение:0~120V фазово напрежение и 0~240V мрежово напрежение

DC изход:DC ток, DC напрежение и регулируемо DC спомагателно захранване

Тези функции поддържат тестване на DC реле и позволяват защитни устройства и вторични вериги да бъдат захранвани по време на пускане в експлоатация на място.

Измерване на честотата, хармониците и времето

Тестерът интегрира изходен сигнал с променлива честота и хармоничен сигнал, за да симулира различни условия на работа на енергийната система, включително промяна на честотата и хармонични среди с много порядъци. Това позволява на техниците да оценят работата на релето при различни условия на вторичен сигнал, а не само при стандартна честота на захранване.

Вградените входни и изходни модули на превключвателя поддържат откриване на изключващ контакт, наблюдение на релейни контакти, симулация на прекъсвач, проверка на стартовия сигнал и измерване на времето на действие. Времевият обхват достига от 0,1 ms до 9999 s, което позволява точно измерване на времето за работа на релето, закъснението при изключване, интервалите на повторно включване и реакцията на защитната логика.

Обхват на приложение и защита на безопасността

Тестерът за трифазна релейна защита е подходящ за тестване на електромагнитни релета, статични релета, цифрови защитни устройства, микропроцесорни релета, устройства за повторно затваряне и системи за защита на трансформатори, линии, двигатели и генератори.

Той се използва широко в подстанции, електроцентрали, фабрични разпределителни помещения, железопътни електрозахранващи мрежи и професионални релейни лаборатории.

Интегрирани са множество функции за защита, включително защита от претоварване на изхода, самодиагностика на повреда, блокировка на изхода и дизайн на захранването с плавен старт. Тези функции помагат за защита както на тестера, така и на свързаното оборудване по време на работа на място. Оборудването трябва да се управлява от обучени техници, запознати с безопасността на вторичната верига, стандартните процедури за окабеляване и работните потоци за тестване на релето.

Оборудването отговаря наGB/T 7261-2008иDL/T 624-2010. Операторите трябва да спазват местните кодове за тестване на релета, правилата за пускане в експлоатация на електроцентралата и стандартите за безопасност на място по време на употреба.

Системни спецификации		Изходен променлив ток		DC токов изход
Елемент	Спецификация	Елемент	Спецификация	Елемент	Спецификация
Модел на продукта	VS-JB900	Изходна точност	Клас 0.2	Изходна точност	Клас 0.5
Тип продукт	Тестер за трифазна релейна защита	Изходен фазов ток, RMS	0 до 40 A	Изходен фазов ток	0 до ±10 A на фаза
Контролна платформа	Тип индустриален компютър	Трифазен паралелен токов изход, RMS	0 до 120 A	Трифазен паралелен изход	0 до ±30 A
Изходна конфигурация	4-фазно напрежение, 3-фазен ток	Дълго време допустим фазов ток, RMS	10 А	Максимално напрежение на изходния товар	20 V
Приложими тестове	Релейна защита, вторична верига, тестване на устройства за автоматизация	Максимална изходна мощност на фазов ток	420 VA
Режим на работа	Самостоятелна работа; поддържана компютърна връзка според конфигурацията	Максимална изходна мощност при трифазен паралелен ток	900 VA
Референтни стандарти	GB/T 7261-2008, DL/T 624-2010	Допустимо време на работа при максимален трифазен паралелен ток	10 s
		Основен честотен диапазон	20 до 1000 Hz
		Хармоничен ред	1-ви до 20-ти

Изходно AC напрежение		Изход за постоянно напрежение		Количество и време на превключване
Елемент	Спецификация	Елемент	Спецификация	Елемент	Спецификация
Изходна точност	Клас 0.2	Изходна точност	Клас 0.5	Превключване на входа	10 канала
Изходно фазово напрежение, RMS	0 до 120 V	Амплитуда на изходното фазово напрежение	0 до ±160 V	Вход за сух контакт	1 до 20 mA, 24 V
Изход за линейно напрежение, RMS	0 до 240 V	Изходна амплитуда на линейното напрежение	0 до ±320 V	Вход за потенциален контакт, логическа 0	0 до +6 V
Изходна мощност на фазово напрежение / линейно напрежение	80 VA / 100 VA	Изходна мощност на фазово напрежение / линейно напрежение	70 VA / 140 VA	Вход за потенциален контакт, логика 1	+11 V до +250 V
Основен честотен диапазон	20 до 1000 Hz			Превключващ изход	8 чифта
Хармоничен ред	1-ви до 20-ти			DC контактен капацитет	220 V / 0,2 A
				AC контактен капацитет	220 V / 0,5 A
				Диапазон на измерване на времето	0,1 ms до 9999 s
				Точност на измерване на времето	0,1 мс

Условия на околната среда		Физически характеристики
Елемент	Спецификация	Елемент	Спецификация
Работна температура	-10°C до +50°C	Размери на основния модул	400 × 300 × 180 мм
Температура на съхранение	-25°C до +70°C	Тегло на основната единица	Приблизително 18 кг
Относителна влажност	5% до 95%, без кондензация

Ръководство за работа с продукта

Тестерът за трифазна релейна защита генерира контролируем вторичен ток, напрежение, честота, фазов ъгъл, хармонични, постоянен ток и превключващи сигнали, за да симулира нормални и дефектни условия на мрежата, след което подава сигнали към тестваното защитно устройство. Той следи действията на контактите, изходите за изключване, обратните сигнали и логическата обратна връзка, като автоматично записва времето за действие и стойностите на работните настройки.

Преди тестване потвърдете модела на релето, номиналния вторичен ток, номиналното вторично напрежение, потреблението на постоянен ток, типа на изключващия контакт и предварително зададените параметри на защита. Проверете схемите на свързване на защитното устройство, изолирайте тестовите вериги според правилата за безопасност, след това свържете правилно токовите изходи, изходите за напрежение, I/O портовете на превключвателя и клемите за DC спомагателно захранване.

Стъпки за изпитване на реле за свръхток:Задайте изходен ток, фазов ъгъл, честота и продължителност на теста. Увеличете постепенно тока според стандартните тестови процедури, запишете стойността на поемане, стойността на отпадане и времето за работа. За тестване на трифазен висок ток, свържете три токови канала паралелно, за да достигнете максимален краткотраен 120A изход.

Стъпки за изпитване на реле за напрежение:Свържете каналите за напрежение и конфигурирайте фазовото или линейното напрежение според изискванията. Устройството симулира ниско напрежение, свръхнапрежение, напрежение с нулева последователност, дисбаланс на напрежението и фазово отместване; функцията за изместване на честотата служи за намаляване на натоварването при ниска честота и калибриране на честотното реле.

Тестване на дистанционна, насочена, диференциална и повторно затваряне защита: Регулирайте напрежението, тока, фазовия ъгъл и контактите на превключвателя, следвайки логическите схеми на защитата. Оборудването проследява движението на контакта на релето и измерва времето за задействане; изходните портове на превключвателя симулират помощни контакти на прекъсвача или външни логически сигнали, когато е необходимо.

Тестване на DC реле и спомагателна верига:Използвайте DC напрежение/ток на изхода в номиналните диапазони. Когато няма налично постояннотоково захранване на място или е необходимо изолирано тестово захранване, активирайте вграденото регулируемо спомагателно захранване с постоянен ток.

След като завършите всички тестове, сравнете измерените стойности на действие и данните за времето с предварително зададени настройки за защита. Архивирайте записите от тестовете, като следвате вътрешните правила за управление на поддръжката и въвеждането в експлоатация.

Основни функции

1．Стандартно 4-фазно напрежение и 3-фазни независими токови изходни канали

2．Едноканален изходен променлив ток до 40A

3．Три паралелни токови канала поддържат краткотраен максимум 120A изход

4.Диапазон на изхода на AC фазово напрежение: 0~120V

5. Диапазон на изходното напрежение на променливотоковото напрежение: 0~240V

6．Вграден изход за постоянен ток за всички сценарии за тестване на релейна защита

7．Вграден изход за постоянно напрежение за симулация на състоянието на вторична верига

8．Независим регулируем DC допълнителен изход за захранване

9. Времеви диапазон на действие на релето: 0.1ms ~ 9999s

10．Превключете входните канали за наблюдение на състоянието на релейния контакт в реално време

11．Превключете изходните канали за симулиране на прекъсвачи и външни контактни сигнали

12．Хармоничен сигнален изход за тестване на характеристиките на хармоничния отговор на защитните устройства

13．Изходен сигнал с променлива честота за инспекция на честотно реле

14．Екран на бордовия дисплей за ясно показване на всички тестови параметри и резултати

15．Индустриалното компютърно управление позволява напълно офлайн независима работа

16．Запазен USB порт за четене на данни и поддържащо софтуерно свързване

17．Автоматично блокиране на изхода при необичайно работно състояние за предотвратяване на повреда на оборудването

18．Интегрирани функции за самопроверка на повреда и многослойна защита на хардуера

19．Съвместим с калибриране на микропроцесорна защита, статични релета и електромагнитни релета

20．Инструмент „всичко в едно” за пускане в експлоатация на място, ежедневна поддръжка и лабораторни тестове

Сценарии за приложение

1. Екипи за експлоатация и поддръжка на електрическата мрежа

Извършване на пускане в експлоатация за нови подстанции, периодично калибриране на защитата, инспекция на вторичната верига, тестване на веригата на изключване и поддръжка на пълна схема за защита.

2. Производители на трансформатори

Извършете фабрична проверка на защитни шкафове, проверка на диференциално реле, проверка на интерфейса за температурна защита и фабрични тестове за приемане на защитни панели.

3. Електрически централи

Пълно калибриране на защитата на генератора, защитата на главния трансформатор, защитата на двигателя, спомагателната захранваща система и защитата на разпределителната уредба по време на пускане в експлоатация на блока и поддръжка при прекъсване.

4. Железопътна индустрия

Железопътните тягови подстанции и разпределителните мрежи са оборудвани с устройства за релейна защита. Оборудването се справя с рутинната поддръжка на релето, проверката на защитата на захранващото устройство и прегледът на логиката на изключването на прекъсвача.

5. Големи промишлени предприятия

Стоманодобивни, минни, нефтохимически и производствени предприятия го използват за редовна поддръжка на реле за средно напрежение, тестване на защитата на двигателя и инспекция на веригата за защита на фабричните подстанции.

6. Университети и институции за професионално обучение

Приложете машината за преподаване на теории за релейна защита, тестови операции за вторично впръскване, симулация на условия на повреда и практическо обучение за координиране на защитата.

7. Лаборатории за изпитване на трети страни

Пълно калибриране на релето, проверка на работата на защитното оборудване, инспекция при входящо приемане и предоставяне на услуги за външно въвеждане в експлоатация.

8. Екипи за поддръжка на кабели

След смяна или ремонт на кабела проверете защитата на захранващото устройство, защитата от заземяване, логиката за повторно включване и съвпадащите вторични управляващи вериги.

Налични тестови елементи

1．Обща проверка на ефективността на микропроцесорни защитни устройства

2．Калибриране и проверка на електромагнитни релета

3．Тестване на производителността на статични релета

4．Тестване на стойност на захващане и ограничение във времето за релета за свръхток

5．Пълна проверка на релета за заземяване

6．Калибриране на релета за защита от ниско и пренапрежение

7．Тестване на производителността на честотни релета

8．Функционален симулационен тест за насочена защита

9．Пълно калибриране на диференциалната защита

10. Симулация на работни условия за защита от разстояние

11. Функционална проверка на устройства за автоматично повторно затваряне

12．Проверка на веригата за задействане на прекъсвача

13．Пълно пускане в експлоатация на вторична верига на място

14．Фабрично изпитване за приемане на защитни панели

15. Прецизно измерване на времето за действие на релето

Случай с практическо приложение

Индустриална област: Модернизиране и въвеждане в експлоатация на подстанции средно напрежение

Предизвикателство на проекта: Строителен екип пое проект за обновяване на подстанция. Неговите вътрешни защитни панели съдържаха логически функции за свръхток, заземяване, ниско напрежение, повторно включване и изключване на прекъсвача. Проектът изисква една единствена машина, която може да извежда трифазен ток, четирифазно напрежение и да поддържа контактна симулация и високо прецизно синхронизиране. Това е мястото, където тестерът за трифазна релейна защита предоставя възможност за тестване "всичко в едно".

Пълен тестов поток: Техниците свързаха устройството към релейни токови входни клеми, входни клеми за напрежение, изключващи контакти и външни логически вериги. Те първо тестваха стойностите на поемане и отпадане на променлив ток, след което записаха времето за действие на защитата при симулиран ток на повреда. Канали за напрежение симулират състояния на понижено напрежение и възстановяване на напрежението; изходът на превключвателя симулира състоянието на спомагателния контакт на прекъсвача, докато входът на превключвателя улавя сигнали за изключване и връщане синхронно.

Резултат от проекта: Всички стойности на настройката на релето съответстват на проектната схема за пускане в експлоатация. Времето за пътуване и данните за действията бяха записани в документите за експлоатация и поддръжка. Всички отклонения в окабеляването и настройките бяха коригирани преди защитните панели да бъдат официално пуснати в експлоатация.

Предимства на приложението: Стандартизирани вторични симулационни сигнали се генерират от една единствена машина с проследими данни за времето за архивиране. Не са необходими отделни източници на ток, източници на напрежение, таймери или контактни симулатори, което драстично намалява количествата инструменти на място. Намалете общите разходи за доставки за инженерингови компании.

ЧЗВ

1、За какво се използва тестерът за трифазна релейна защита?

Използва се за тестване на вторично инжектиране на защитни релета, микропроцесорни защитни устройства, изключващи вериги, устройства за повторно затваряне и защитни панели.

2、Колко изхода за напрежение и ток предоставя VS-JB900?

Осигурява стандартен 4-фазен изход за напрежение и 3-фазен ток.

3、Какъв е максималният изходен променлив ток?

Всяка фаза може да генерира 0 до 40 A RMS. Когато три токови канала са свързани паралелно, изходът може да достигне 0 до 120 A RMS за краткотрайно тестване.

4、Какъв е обхватът на изходното променливо напрежение?

Диапазонът на изходното напрежение на фазата е от 0 до 120 V RMS, а диапазонът на изходното напрежение на мрежата е от 0 до 240 V RMS.

5、Може ли тестерът да измерва времето за действие на релето?

да Диапазонът на измерване на времето е от 0,1 ms до 9999 s, с 0,1 ms точност.

6、Тестерът за трифазна релейна защита поддържа ли DC изход?

да Той поддържа изход за постоянен ток, изход за постоянен ток и независим изход за спомагателна постоянна мощност за тестване на реле и вторична верига.

7、Какви видове релета могат да бъдат тествани?

Тестерът може да се използва за свръхток, заземяване, напрежение, честота, диференциал, разстояние, посока, повторно затваряне и други защитни устройства.

8、Кои стандарти са приложими?

Референтните стандарти за този тип тестер за релейна защита включват GB/T 7261-2008 и DL/T 624-2010. Потребителите също трябва да следват местните процедури за тестване на релейна защита.

Корпоративни силни страни – Weshine Electric

Като професионален производител, ние поддържаме OEM & едро на едро. Weshine Electric разработва и доставя инструменти за тестване на мощността за оператори на електропреносни мрежи, подстанции, електрически изпълнители, тестови лаборатории, железопътни енергийни отдели и всички видове индустриални потребители. За сценарии за тестване на релейна защита ние се фокусираме върху стабилен изходен вторичен сигнал, удобна работа на място и стандартизирани работни процеси за тестване, съчетани с надеждна техническа поддръжка след продажбата.

Ние предлагаме на клиентите насоки за избор на оборудване, практическо обучение за работа за различни тестове на релета, планиране на схема за тестване на вторична верига и персонализирани решения за тестване за специални изисквания за проверка. Всяка единица се подлага на пълна фабрична проверка на качеството, с уроци за експлоатация и глобално следпродажбено обслужване. С дългогодишен опит в поддръжката на енергетиката, ние доставяме цялостни решения за тестване на релета, за да помогнем на клиентите да повишат ефективността на пускане в експлоатация и проверка на релето и да гарантират стабилна работа на цялата система за защита на захранването. Бърза глобална доставка, гъвкави условия на плащане за купувачи на едро.
