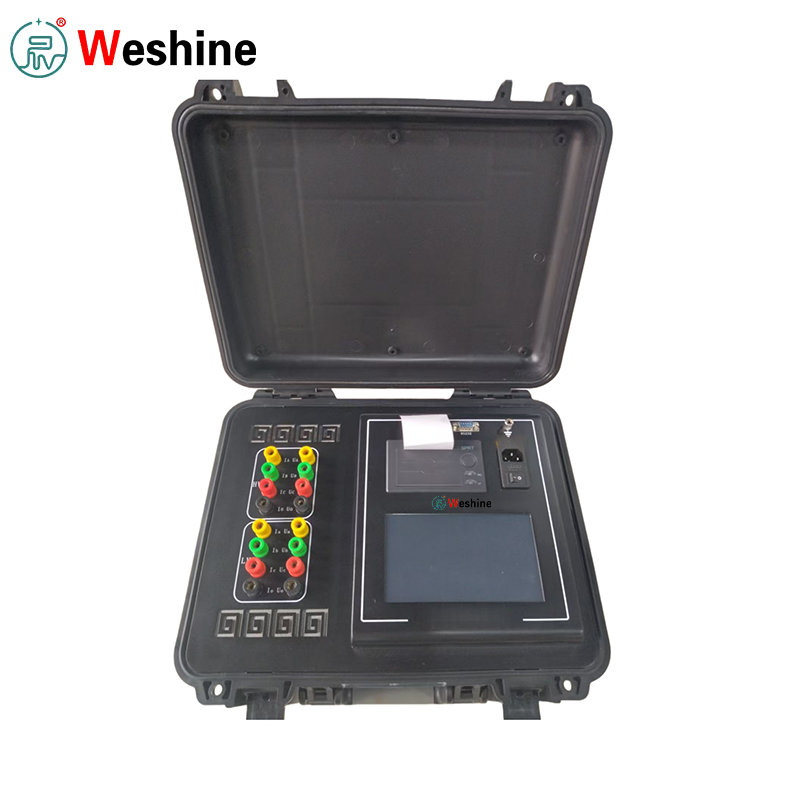

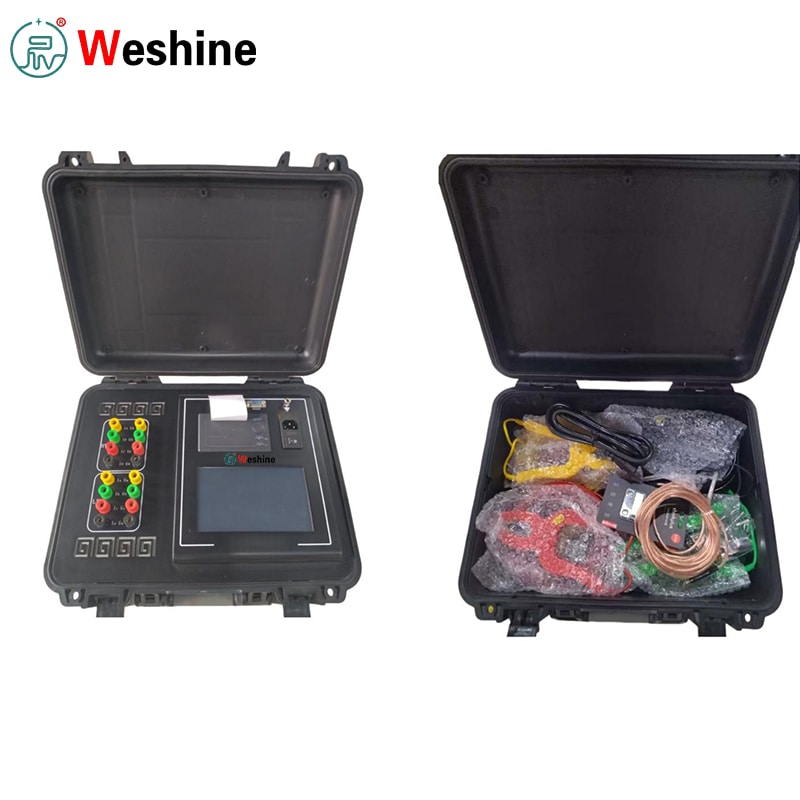

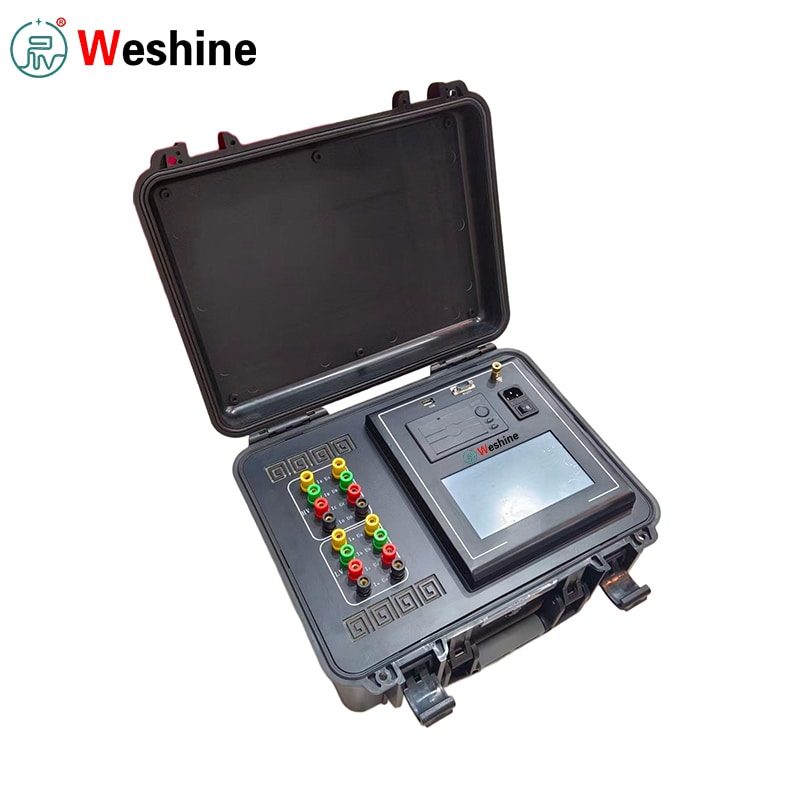

Тестер за постоянно съпротивление и съотношение на трансформатор 2 в 1

Weshine, професионален производител от Китай, предоставя висококачествен тестер за съпротивление на постоянен ток и коефициент на завъртане на трансформатора 2 в 1, който извършва две основни процедури за проверка на силови трансформатори: тест за съпротивление на постоянен ток на намотката и тест за коефициента на завъртане.

● Проверки на съпротивлението на постоянен ток:лоши контактни точки, вътрешни дефекти на намотките, неизправности на стъпалния превключвател, разхлабени връзки и небалансирано междуфазово съпротивление.

● Тестване на коефициента на завъртане:потвърждава дали действителното съотношение на трансформатора, позицията на крана и векторната група отговарят на табелката и спецификациите на дизайна.

Интегрира и двете критични тестови функции в един инструмент. Полевите екипи вече не трябва да транспортират два отделни тестера. След като тестовите проводници за високо и ниско напрежение са свързани, множество тестови елементи могат да бъдат завършени без повтарящи се промени на окабеляването.

Измерване на постоянно съпротивление

За измерване на съпротивлението на постоянен ток уредът позволява трифазно едновременно тестване заедно с автоматично намагнитване.

● За намотки със звездна конфигурация с неутрална точка съпротивленията на фазите A0, B0 и C0 могат да бъдат уловени едновременно, за да се съкратят общите цикли на изпитване.

● При тестване на трифазни трансформатори с пет крака с вътрешни триъгълни връзки, вграденият автоматичен режим на възбуждане допълнително повишава ефективността на тестване на страни с ниско напрежение.

Резултати от тестове и защита

Резултатите от тестовете за намотки за високо напрежение, средно напрежение и ниско напрежение могат да бъдат показани и отпечатани директно на място.

● Автоматично изчислява дисбаланса на трифазното съпротивление.

● Извежда показания за съпротивление, преобразувани в номинална температура.

● Осигурява пълни, готови за одит записи за изпитване на трансформатори.

● Цялостната защита от обратно електромагнитно поле предпазва операторите по време на разреждане на съпротивление при постоянен ток и работа с тестови проводници.

Измерване на коефициента на завъртане

При измерване на коефициента на завъртане, тестерът за постоянен ток на трансформатора и съотношението на навивки 2 в 1 поддържа както еднофазни, така и автоматични тестове на трифазни намотки.

● Операторите избират съответната група за свързване на трансформатора.

● Измерва стойността на съотношението, грешката на съотношението и параметрите на групата за свързване във фазите AB, BC и CA.

● Измерването на еднофазния коефициент на завъртане може да завърши за приблизително 15 секунди, както е документирано в официалното ръководство.

Операции и управление на данни

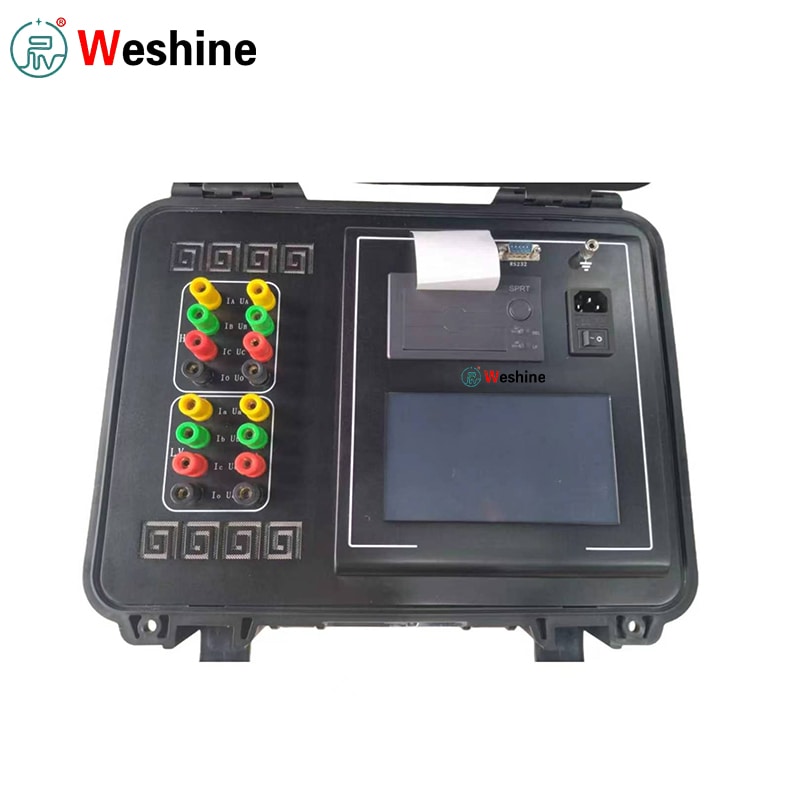

Взаимодействието с потребителя работи на 7-инчов цветен сензорен LCD с двуезични подкани на екрана на китайски и английски.

● Тестовите отчети могат да се генерират незабавно чрез вградения микропринтер.

● Всички набори от данни могат да бъдат записани на USB флаш устройства и организирани по дата на изпитване и сериен номер на трансформатора.

● Опциите за хардуерна комуникация покриват изолирани интерфейси RS232, Bluetooth и вътрешна RS485 шина.

Технически параметри

Продуктово ръководство

Преди да работите с тестер за постоянно съпротивление и коефициент на превръщане на трансформатора 2 в 1, потвърдете, че целевият трансформатор е напълно изключен, безопасно разреден и правилно заземен. Винаги свързвайте клемата за защитно заземяване на инструмента, преди да поставите тестови скоби.

За тестване на съпротивлението на постоянен ток прикрепете скоби за токов потенциал за високо и ниско напрежение към съответните втулки на трансформатора. За трансформатори с две намотки, свържете клеми A, B, C, O и a, b, c, o, като следвате схемите на окабеляване. За еднофазни трансформатори свържете съответните клеми от високата страна и от ниската страна според схемата. Включете тестера с AC 220 V захранване. Навигирайте през менютата на сензорния екран, за да въведете идентификатор на трансформатор, материал на намотката, режим на тестване, обхват на тока, параметри на намотката и настройки за преобразуване на температурата, след което стартирайте измерване на съпротивлението на постоянен ток или коефициента на завъртане.

Когато провеждате тестове за съотношение на обороти, изберете точна информация за групата на свързване и стъпалния превключвател, за да осигурите правилни изходи за съотношение, грешка и векторна група. Ако бъде открита връзка с обратна полярност, състояние на късо съединение или повреда в окабеляването, незабавно прекратете тестването и проверете всички тестови проводници, преди да възобновите работата. След завършване на теста прегледайте показанията на екрана. Отпечатвайте отчети на хартиен носител, когато е необходимо, съхранявайте записи вътрешно или експортирайте набори от данни на USB флаш устройство за по-късно компилиране на отчети.

Характеристики

1、Поддържа съпротивление на постоянен ток на трансформатора и тестване на коефициента на превръщане в един инструмент.

2、Измерва едновременно трифазно постояннотоково съпротивление.

3、Измерва съотношението на трансформатора, грешката на съотношението и векторната група.

4、Осигурява автоматично намагнитване за тестване на DC съпротивление.

5、Осигурява автоматичен метод за възбуждане за трифазни трансформатори с пет крака, свързани вътрешно триъгълник.

6、Автоматично изчислява дисбаланса на трифазното съпротивление.

7、Показва и отпечатва данни за изпитване на намотки с високо напрежение, средно напрежение и ниско напрежение.

8、Изчислява стойностите на съпротивлението, преобразувани в номинална температура.

9、Поддържа измерване на еднофазно и трифазно съотношение на трансформатора.

10、Открива обратна връзка с високо и ниско напрежение по време на тестване на съотношението.

11、Открива условия на късо съединение на трансформатора и късо съединение между завивки по време на тестване на съотношението.

12、Включва цялостна защита от EMF.

13、Осигурява работа със 7-инчов цветен сензорен екран.

14、Включва вграден микропринтер за доклади от полеви тестове.

15、Поддържа USB памет за външно архивиране на данни.

16、Осигурява изолирана RS232 комуникация и Bluetooth комуникация.

17、Включва китайски и английски подкани от менюто.

Сценарии за приложение

Тестерът 2 в 1 за съпротивление на постоянен ток и коефициент на превръщане на трансформатора служи на производителите на трансформатори за валидиране преди доставката на съпротивлението на постоянен ток на намотката, фазов дисбаланс, грешка на съотношението на навивки и векторна група. Един единствен модул изпълнява две задължителни изисквания за фабрични тестове и опростява подготовката на оборудването и работните потоци на тестовата документация за производствените екипи.

За енергийни компании и оператори на подстанции, този диагностичен тестер се прилага за инсталиране на нов модул, приемане на предаване, планирана поддръжка и отстраняване на неизправности. Данните за съпротивлението на намотките разкриват потенциално износване на контакта на стъпалния превключвател и необичайно отклонение на фазовото съпротивление; Резултатите от съотношението на оборотите проверяват позицията на крана и коректността на групата връзки.

В сервизите за ремонт на трансформатори техниците разчитат на този тестер, за да оценят състоянието на намотките след пренавиване, изсушаване или основен ремонт на стъпален превключвател. Наборите от данни за съпротивление преди и след ремонт и коефициент на обръщане могат да бъдат сравнени, за да се провери дали трансформаторите се връщат в приемливо работно състояние.

За екипажите за пускане в експлоатация на място дизайнът „всичко в едно“ намалява количеството тестово оборудване, транспортирано до обектите. Вграденият печат, USB архивирането и базираното на трансформатор ID сортиране на данни генерират добре структурирани записи за документите за приемане на проекта и доставките на крайния клиент.

Приложения

Тестерът 2‑в‑1 TTR за съпротивление на постоянен ток и коефициент на обръщане на трансформатора е широко възприет от производители на оригинално оборудване на трансформатори, оператори на електроснабдителни услуги, екипи за поддръжка на подстанции, изпълнители за пускане в експлоатация на електрически инсталации, работилници за ремонт на трансформатори, промишлени енергийни отдели и доставчици на услуги за тестване на високо напрежение.

Типичните обекти на изпитване включват силови трансформатори, разпределителни трансформатори, еднофазни и трифазни трансформатори, трансформатори с две и три намотки, намотки, свързани звезда, намотки, свързани триъгълник, трансформатори за смяна на стъпалата под товар, взаимни индуктори за инструменти, генератори, електродвигатели и друго оборудване с ниско съпротивление.

Често срещани псевдоними за търсене в индустрията за отвъдморски SEO & B2B снабдяване: диагностичен тестер за трансформатори, тестер за съпротивление на постоянен ток на намотки, тестер за коефициент на завъртане на трансформатор, тестер за трансформатор TTR, тестер за съотношение на трансформатора и съпротивление на намотката, тестер за векторна група на трансформатора, инструмент за изпитване на поддръжка на трансформатор.

Случай на клиента

Един изпълнител на поддръжка на трансформатори се нуждаеше от тестване на разпределителни трансформатори с по-висока ефективност по време на периоди на прекъсване на електрозахранването на подстанцията. Преди това техният теренен екип работеше с отделен тестер за съпротивление на постоянен ток и тестер за коефициент на завъртане, което доведе до чести повтарящи се промени на окабеляването и несвързано водене на записи за всеки трансформаторен блок.

Чрез внедряването на трансформаторния тестер за съпротивление на постоянен ток и коефициент на завъртане 2 в 1 тестер всичко-в-едно, тестовете за съпротивление на постоянен ток на намотките и коефициент на завъртане и векторни групи могат да бъдат завършени с един инструмент. След правилно заземяване и инсталиране на кабела, техниците улавят показанията на съпротивлението на трифазната намотка, оценяват баланса на фазите, след което преминават към съотношение на навивки и проверки на векторни групи, без да пренасочват тестовите кабели.

По време на едно задание за поддръжка, изходът за съпротивление на постоянен ток маркира необичайно фазово отклонение при конкретна позиция на крана. След това екипът използва интегрираната функция TTR за кръстосана проверка на настройката на крана и групата за свързване, локализирайки първопричината до дефектния контакт на стъпалния превключвател. Отпечатаните хартиени копия и цифровите записи, записани на USB, бяха директно приложени към официалните отчети за поддръжка.

Възприемането на този комбиниран тестер намали работните часове за настройка на място, подобри съгласуваността на данните от кръстосаните тестове и изглади цялостните работни потоци за инспекция на трансформатора за техниците за обслужване на място.

ЧЗВ

Q1: За какво се използва този тестер?

A1: Извършва измерване на съпротивлението на постоянен ток на намотката на трансформатора заедно с коефициента на трансформация на трансформатора и проверка на векторната група.

В2: Може ли този тестер да тества трифазно съпротивление едновременно?

A2: Да. Той поддържа едновременно тестване на трифазно съпротивление на постоянен ток, като предлага 10 A, 5 A и 1 A избираеми диапазони на тока.

Q3: Какъв е максималният ток за изпитване на постоянен ток?

A3: За изпитване на съпротивление на постоянен ток на индивидуална фаза максималният тестов ток достига 20 A.

Q4: Каква е точността на измерване на DC съпротивлението?

A4: Официалното ръководство посочва точност на измерване от клас 0,2 с разделителна способност на четене от 0,1 μΩ.

В5: Какъв е обхватът на измерване на съотношението на трансформатора?

A5: Диапазонът на измерване на коефициента на обороти обхваща 1 до 10000.

В6: Може ли да измерва векторна група на трансформатора?

A6: Да. Той идентифицира групи за свързване на трансформатори, поддържащи общи конфигурации, включително YY, YD, DD и DY, както е посочено в потребителската документация.

В7: Колко бърз е тестът за съотношението?

A7: Съгласно ръководството на продукта, еднофазният тест за коефициент на завъртане може да завърши в рамките на приблизително 15 секунди.

Q8: Поддържа ли отпечатване и експортиране на данни?

A8: Да. Този тестер се предлага с вграден микропринтер и USB памет за външно архивиране на резултатите от теста.

Q9: Какви комуникационни интерфейси са включени?

A9: Хардуерните интерфейси съдържат изолирана RS232, Bluetooth и вътрешна комуникация по шина RS485.

Q10: Какви защити за безопасност са включени?

A10: Механизмите за защита включват защита от обратна ЕМП за тестване на съпротивлението на постоянен ток, откриване на обратно свързване при високо ниско напрежение, плюс аларма за късо съединение и повреда между завъртания по време на измерване на съотношението.

Предимства на Weshine

Weshine Electric доставя професионални инструменти за изпитване на трансформатори и електрическо диагностично оборудване за комунални услуги, производители на трансформатори, подстанции, изпълнители на място, ремонтни работилници и екипи за индустриална поддръжка.

За този Tester Transformer DC Resistance & Turns Ratio 2‑in-1 TTR Tester, Weshine поддържа глобални клиенти с консултации за избор на модел, практически насоки за метода на изпитване, потвърждение на техническите параметри, готова за проекта документация и цялостно следпродажбено обслужване.

Тестването на трансформатор изисква окабеляване без грешки, стабилно придобиване на ниско съпротивление, точно валидиране на съотношението и строг контрол на опасността след измерване на съпротивлението на постоянен ток. Този тестер консолидира два незаменими работни процеса за инспекция на трансформатори в един хардуерен модул, оборудван с работа със сензорен екран, автоматично изчисление, печат на място, многорежимно съхранение на данни и разнообразни комуникационни възможности.
