Изчисляване на коефициента на превръщане на трансформатора
  • Изчисляване на коефициента на превръщане на трансформатораИзчисляване на коефициента на превръщане на трансформатора
  • Изчисляване на коефициента на превръщане на трансформатораИзчисляване на коефициента на превръщане на трансформатора
  • Изчисляване на коефициента на превръщане на трансформатораИзчисляване на коефициента на превръщане на трансформатора
  • Изчисляване на коефициента на превръщане на трансформатораИзчисляване на коефициента на превръщане на трансформатора
  • Изчисляване на коефициента на превръщане на трансформатораИзчисляване на коефициента на превръщане на трансформатора
  • Изчисляване на коефициента на превръщане на трансформатораИзчисляване на коефициента на превръщане на трансформатора

Изчисляване на коефициента на превръщане на трансформатора

Weshine® изобрети тестер за коефициент на завъртане за тестване на изчисляване на коефициента на завъртане на трансформатор с CE сертификат, високо качество и точност, изобретен и произведен в съответствие с националните стандарти, налично цялостно решение за електрическо тестване. Свържете се с нас за повече подробности относно тестера за коефициент на завъртане за тестване на изчисление на коефициента на завъртане на трансформатор от Weshine!

Изпратете запитване    Изтегляне на PDF

Описание на продукта


Weshine



Коефициентът на трансформация на трансформатора е равен на броя на навивки на първичната намотка, разделен на броя на навивки на вторичната намотка. Съотношението на трансформатора осигурява желаната производителност на трансформатора и съответното напрежение, изисквано от вторичната намотка.



Ако се изисква вторичното напрежение да бъде по-ниско от първичното напрежение - понижаващ трансформатор - вторичната намотка трябва да има по-малко навивки от първичната и обратното за повишаващ трансформатор; когато коефициентът на трансформатора намалява напрежението, той увеличава тока и обратно. Следователно съотношението на напрежението и тока на идеален трансформатор е пряко свързано с коефициента на трансформация.



За съжаление трансформаторите не са перфектни, в истински трансформатор съотношенията на напрежението или тока може да не съвпадат с физическите съотношения на трансформатора поради различни електрически загуби, като например в желязното ядро ​​на трансформатора (хистерезис и загуби от вихрови токове) и мед. загуби (поради съпротивлението на първичната и вторичната намотка); следователно, производителите се опитват да проектират трансформатори, за да минимизират тези загуби за максимална ефективност при пълно натоварване, преобразуване на мощността над 95%, като по този начин осигуряват разлика от не повече от 5% от съотношението на напрежението на трансформатора/съотношението на обръщане.



Weshine изобрети теста за коефициент на завъртане на трансформатора или TTR тест за измерванеИзчисляване на коефициента на превръщане на трансформатораи потвърждава, че трансформаторът има правилното съотношение на първични към вторични навивки. Използването на този тест правилно може да помогне за идентифициране на производителността на стъпалния превключвател, късо съединение, отворени намотки, неправилни връзки на намотките и други неизправности в трансформаторите. Гамата TTR тестери на Weshine са здрави, за да издържат на тежките условия, при които се извършват някои тестове на трансформатори. Гамата включва различни функции за опростяване и ускоряване на тестването, както и 3-фазни TTR тестери и PT и CT TTR тестери.

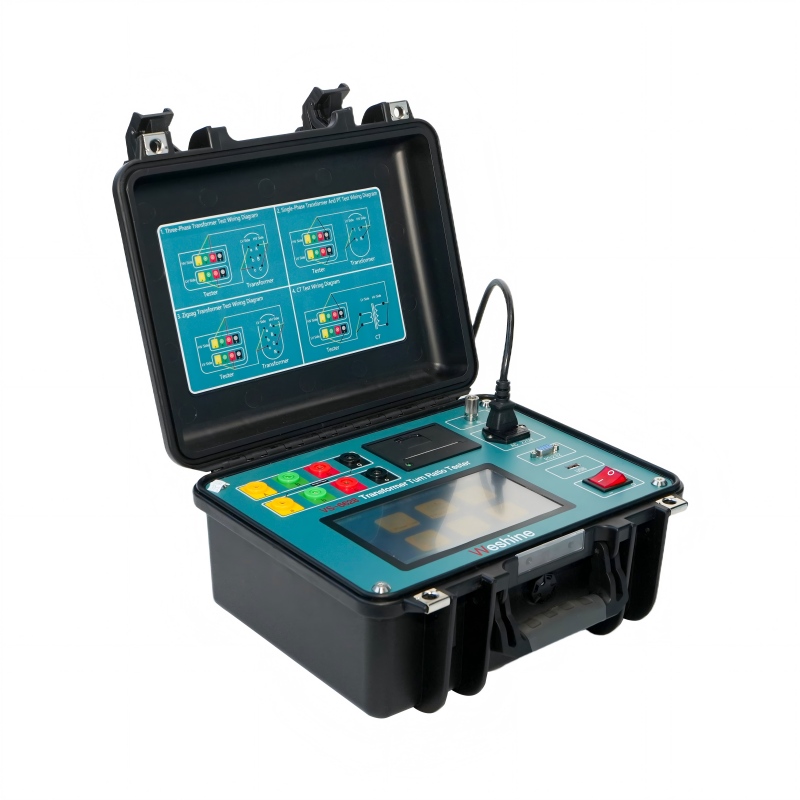

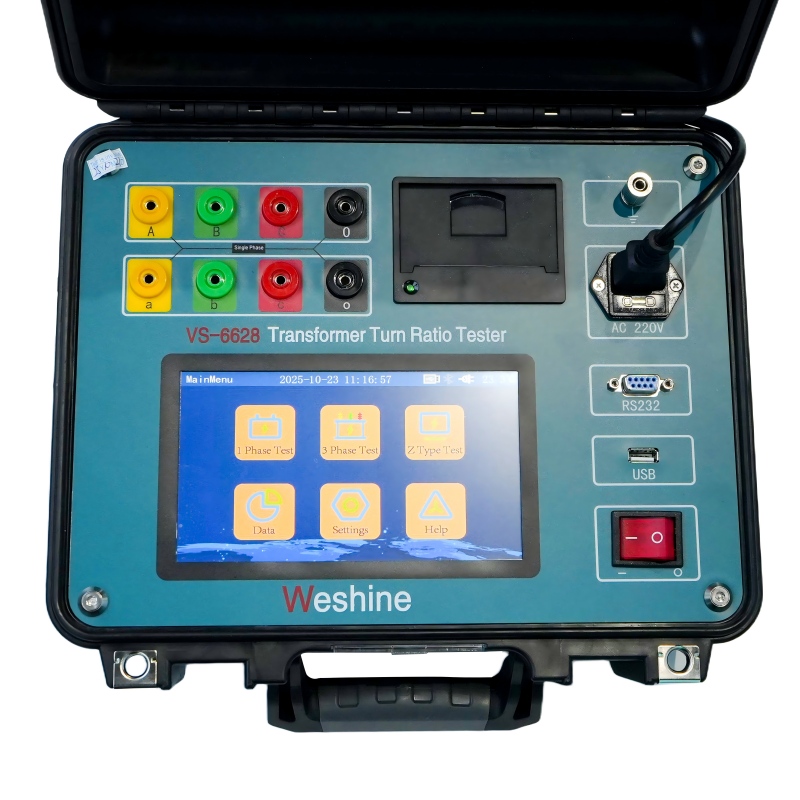

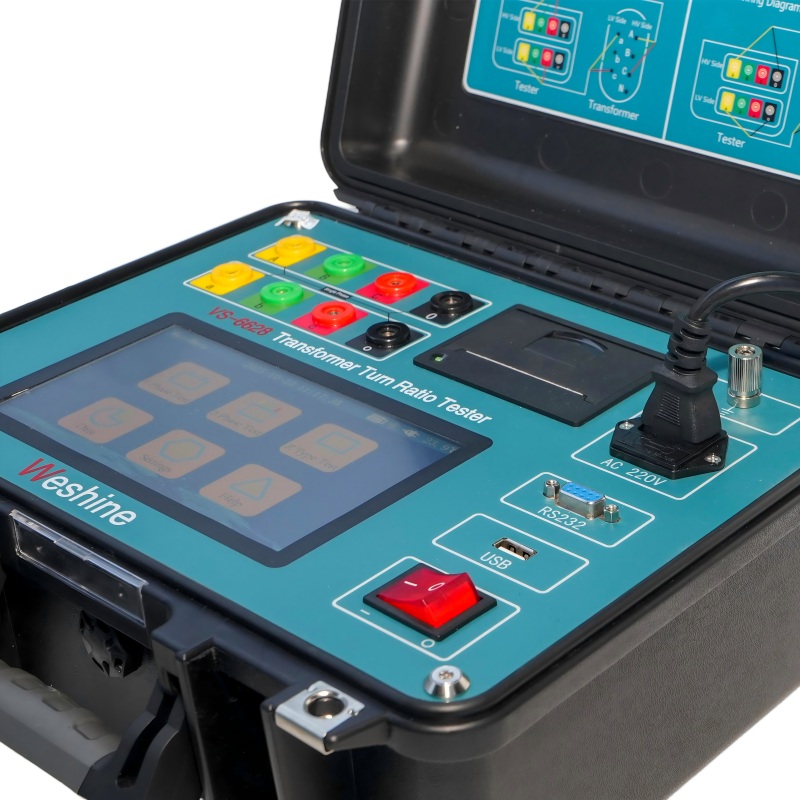

Серията VS-6628 от тестови комплекти за коефициент на завъртане на трифазен трансформатор са предназначени за измерване на съотношението на завъртане на силови, инструментални и разпределителни трансформатори в подстанция или производствена среда. Здравият и здрав дизайн прави тези инструменти много подходящи за използване в различни тежки среди. Нашите кабели са специално проектирани да осигурят необходимата гъвкавост, необходима в студено време.



Но тъй като трансформаторите са подложени на различни натоварвания и промени, както електрически, така и механични, по време на техния живот, правилното съотношение на обороти на трансформатора трябва да се провери преди трансформаторът да бъде пуснат в експлоатация и по време на различни графици за поддръжка, ето Тестерът за съотношение на обороти на трансформатора Следователно коефициентите на завъртания, измерени с помощта на различни тестови комплекти за съотношение на завои на трансформатора (TTR устройства), включват загуби, които обикновено присъстват в трансформаторите, което води до съотношения на завъртания, които се различават от физическия брой навивки, но отразяват действителните съотношения на напрежение, очаквани от производителите и потребителите, или съотношението на истински трансформаторен трансформатор.



Weshine



ИНФОРМАЦИЯ ЗА ПРОДУКТА

Име на продукта

ИЗПИТВАТЕЛ КОЕФИЦИЕНТА НА ОБОРОТИТЕ ЗА ТЕСТВАНЕ Изчисляване на коефициента на обороти на трансформатора

Номер на модела

VS-6628

Тестова гама

0,9 ~ 10000

точност

0,2%

Сертификати

CE; EMC; LVD; ISO;

Типично приложение

Тества коефициента на завъртане, фазовото изместване и полярността.

Помага при идентифициране




Размери

345 x 295 x 175 мм

Тегло

5 кг



Селекции


Weshine има 8 години опит специално за работа с пълна гама електрическо оборудване. В момента Weshine е изобретил различни тестери за съотношение на завои за тестванеИзчисляване на коефициента на превръщане на трансформаторакакто е показано като формуляр:



ИНФОРМАЦИЯ ЗА ПОРЪЧКА ЗА ТЕСТЕР ЗА КОЕФИЦИЕНТ НА ​​ОБРАТИТЕ ЗА ТЕСТВАНЕИзчисляване на коефициента на превръщане на трансформатора

котка Не.

Тестова гама

точност

Резолюция

Размери
(mm)

Тегло
(килограма)

VS-6628

0,9 до 10 000

0,2%

0,0001 мин

345 x 295 x 175

5

VS-6629

0,9 до 10 000

0,1% (0,9 до 500)
0,2% (500 до 3000)

0,3% (3000 до 10000)

0,9ï½9,9999ï¼0,0001ï¼

10ï½99,999ï¼0,001ï¼

100ï½999,99ï¼0,01ï¼

1000ï½9999,9ï¼0,1ï¼

10000 и повечеï¼1ï¼

325 x 225 x 125

3.8

VS-6630

0,9 до 10 000

0,1% (0,9 до 2000)

0,3% (2000 до 10000)

0,0001 мин

360 x 280 x 160

6

VS-6628T

0,8 до 10 000

0,1% (0,8 до 3000)
0,2% (3000 до 10000)

0,0001 мин

320 x 240 x 130

3

VS-6628A

0,9 до 10 000

0,1% (0,9 до 500)
0,2% (500 до 3000)

0,3% (3000 до 10000)

0,9ï½9,9999ï¼0,0001ï¼

10ï½99,999ï¼0,001ï¼

100ï½999,99ï¼0,01ï¼

1000ï½9999,9ï¼0,1ï¼

10000 и повечеï¼1ï¼

246 x 156 x 62

1.7

Въз основа на проблеми с веригата за доставки: Моля, свържете се с предпочитания от вас оторизиран дистрибутор на Weshine за текущи цени и срокове за изпълнение.



Сертификати за качество


Винаги вярваме, че целият успех на нашата компания е пряко свързан с качеството на предлаганите от нас продукти. Тестер за съотношение на обороти за тестванеИзчисляване на коефициента на превръщане на трансформатораотговарят на най-високите изисквания за качество, определени в насоките ISO9001, ISO14000:14001 и нашата строга система за контрол на качеството.
