Индекс на поляризация на трансформатора

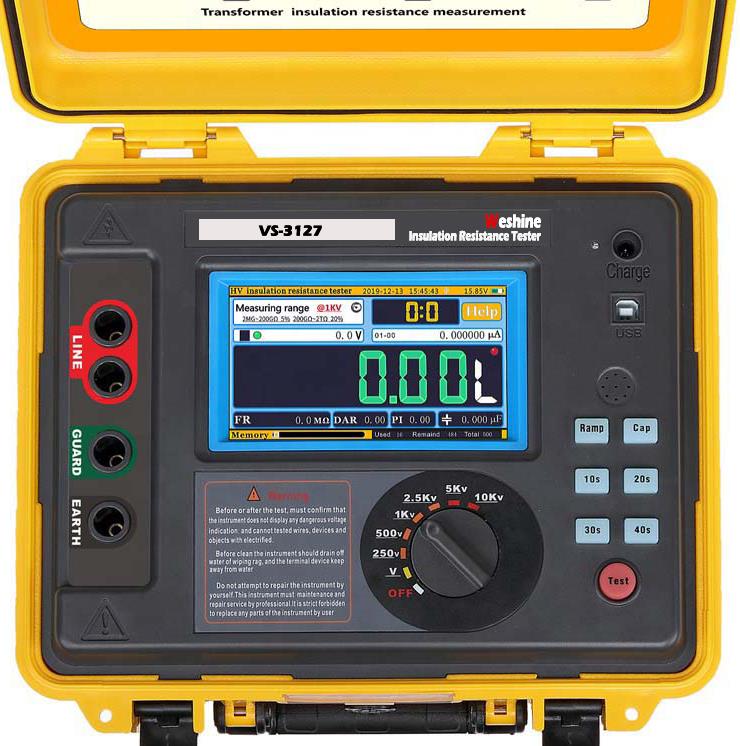

WeshineИндекс на поляризация на трансформаторас цифров и аналогов дъгов дисплей, предназначен за изпитване на изолационното съпротивление при високо напрежение при поддръжката и обслужването на кабели, ротационни инсталации, трансформатори, разпределителни уреди и индустриални приложения.

Тестовете за постоянен ток на изолацията се извършват при 250 V, 500 V, 1000 V, 2500 V, 5000 V. Диапазонът на измерване на съпротивлението на изолацията е 100 k Ω до 1000 G Ω. Осигурява се автоматично разреждане за тествани капацитивни вериги и се показва намаляващо напрежение.

Предпазният терминал може да се използва за минимизиране на ефектите от повърхностни течове и следователно грешни измервания при извършване на тестове за изолационно съпротивление.

За капацитивни тестови обекти инструментът автоматично ще се разреди през вътрешен резистор и ще покаже напрежение през клемите в диапазона от 30 V до 600 V с по-високи напрежения, обозначени с âHiâ. Тази функция ще даде индикация за намаляване на напрежението след тестване на реактивни товари. Когато индикаторът за напрежение изчезне, е безопасно за потребителя да изключи тестовите проводници.

WeshineИндекс на поляризация на трансформаторасе захранва от осем 1,5 V IEC LR6 (AA) клетки. Функциите за безопасност на дизайна включват индикатор за предупреждение за високо напрежение, външен дисплей за напрежение след IR тест, автоматично разреждане на реактивни товари и тестови проводници

ПРИЛОЖЕНИЕ

Електрическите изолационни материали се влошават с времето, което води до повреди и скъпи сметки за ремонт. Тестерите за съпротивление на изолацията прилагат регулирано постоянно напрежение през изолацията и измерват протичащия през нея ток, като прилагат закона на Ом за изчисляване на изолационното съпротивление. Токът тече, защото никой изолационен материал не е идеален.

Употребите на IR тестер включват:

â

■  Монтаж на оборудване

■  Рутинна поддръжка

■  Решения на проблеми

Тестването на изолацията с високо напрежение DC влияе върху поляризацията на изолацията, така че последователните тестове без пълно разреждане на тестваното устройство ще дадат различни резултати.

Трябва да се внимава винаги да се използва един и същ процес и техника за свързване и тестване на изолатор, за да можете да проследявате резултатите. Важно е да се записват температурата на изолацията, както и стойностите на IR

ХАРАКТЕРИСТИКИ И ПРЕДИМСТВА

■  Компактен, здрав тестер за изолационно съпротивление

■  Лесна работа и избор на диапазон на напрежение

■  AC и DC волтметър (30 V - 600 V)

■  Настройваем от потребителя IR тест таймер (по подразбиране 1 мин), (макс. 19 m 50 s)

■  Мек калъф за носене на инструмент и кабели

■  Бърз старт и пълно ръководство за потребителя

■  Заключващи се HV изолирани щепсели за допълнителна безопасност

■  Капаците на терминалите предотвратяват случайно проникване на мръсотия и други предмети

СПЕЦИФИКАЦИИ

VS-3121

VS-3121Индекс на поляризация на трансформаторае проектиран за електрически и промишлени тестови приложения, където работните напрежения надвишават 1000 V и се изискват по-високи изолационни тестови напрежения.

За разлика от VS-3121A, VS-3121 предлага напрежения с фиксиран обхват от 50 V, 100 V, 250 V, 500 V, 1000 V и 2500 V.

Оборудване с работно напрежение над 1 kV изискваИндекс на поляризация на трансформатораs при напрежения над 1 kV. В основата на тестовете за високо напрежение, нашите 5/10/15 kV модули позволяват най-високо ниво на тестване на качеството заедно с първокласна безопасност, удобство и преносимост.

За пълна способност за тестване на изолацията на всички висококапитални

Селекции

Weshine има 8 години опит специално за работа с пълна гама електрическо оборудване. В момента Weshine е изобретил различниИндекс на поляризация на трансформатораза всяка стъпка, както е показано като формуляр:

Въз основа на проблеми с веригата за доставки: Моля, свържете се с предпочитания от вас оторизиран дистрибутор на Weshine за текущи цени и срокове за изпълнение.

Сертификати за качество

Винаги вярваме, че целият успех на нашата компания е пряко свързан с качеството на предлаганите от нас продукти.Индекс на поляризация на трансформатораотговарят на най-високите изисквания за качество, определени в насоките ISO9001, ISO14000:14001 и нашата строга система за контрол на качеството.
