Ултра нискочестотен генератор за високо напрежение

Като професионален производител в Китай, Weishine би искал да ви предостави висококачествен ултранискочестотен генератор за високо напрежение, който е предназначен за изпитване за издръжливост на променлив ток на електрическа изолация, където конвенционалното оборудване за изпитване на мощността изисква прекомерен капацитет. При превантивното изпитване на изолацията, изпитването за устойчивост на високо напрежение е един от най-важните методи за проверка дали изолацията на оборудването може безопасно да издържи на определеното изпитвателно напрежение. За тестови обекти с голям капацитет, като XLPE захранващи кабели, силови кондензатори, големи генератори и двигатели, изпитването за издръжливост на 50 Hz AC често изисква голям тестов трансформатор или резонансен тестов комплект. Система за изпитване с ултра ниска честота от 0,1 Hz намалява необходимия мощностен капацитет на теста и прави тестването на място по-практично. Компактният и преносим дизайн намалява общите разходи за доставки за екипите от полеви инженери.

Тестовото устройство генерира контролирано променливотоково напрежение с ултра ниска честота. Наличните изходни честоти са 0,1 Hz, 0,05 Hz, 0,02 Hz и 0,01 Hz. По-ниската честота позволява на инструмента да тества по-големи капацитивни товари, като същевременно запазва размера на тестовото оборудване и потреблението на мощност управляеми. Според ръководството системата е особено подходяща за електрическо оборудване с голям еквивалентен капацитет, включително захранващи кабели, кондензатори, средни и големи генератори и двигатели.

Продуктови компоненти

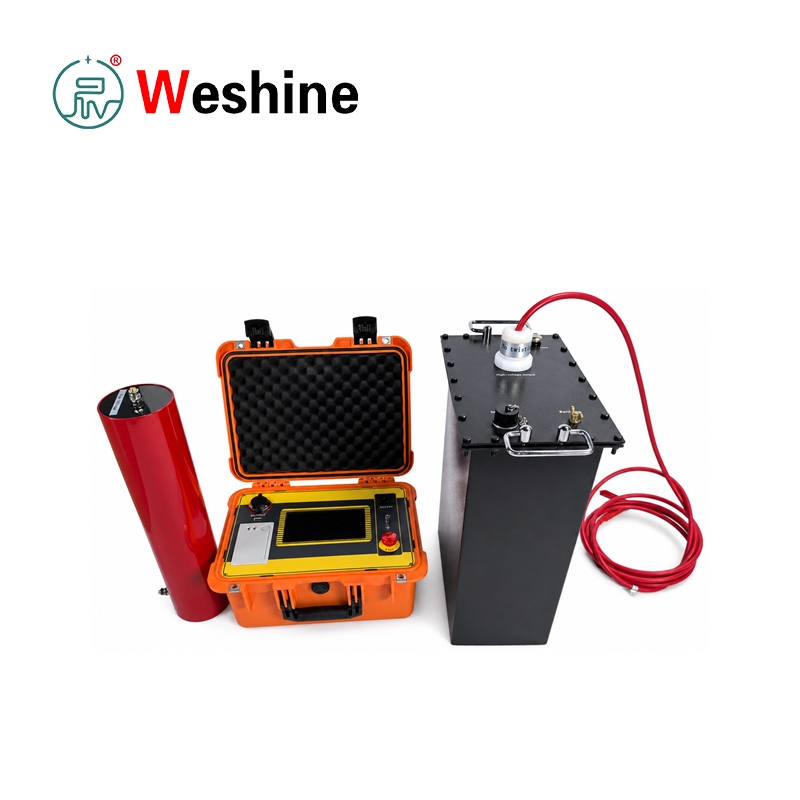

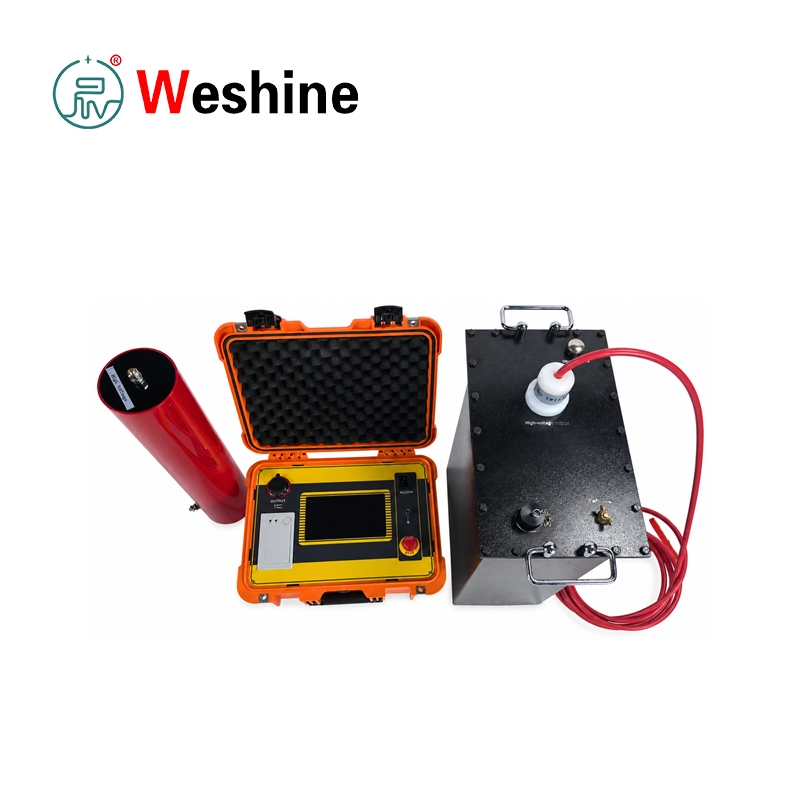

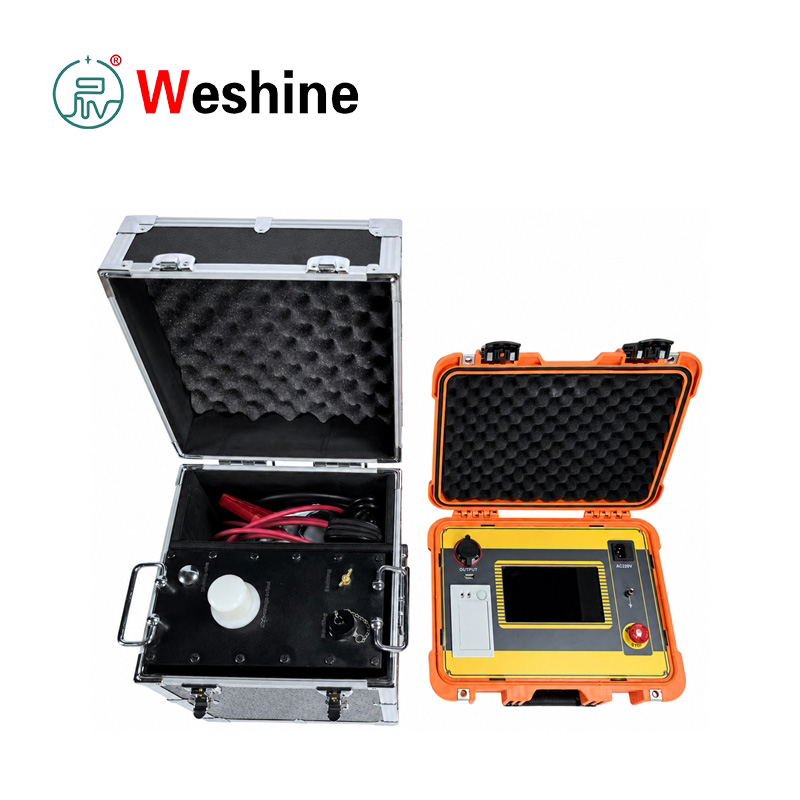

Системата се състои от две основни части: контролер и високоволтов бустер.

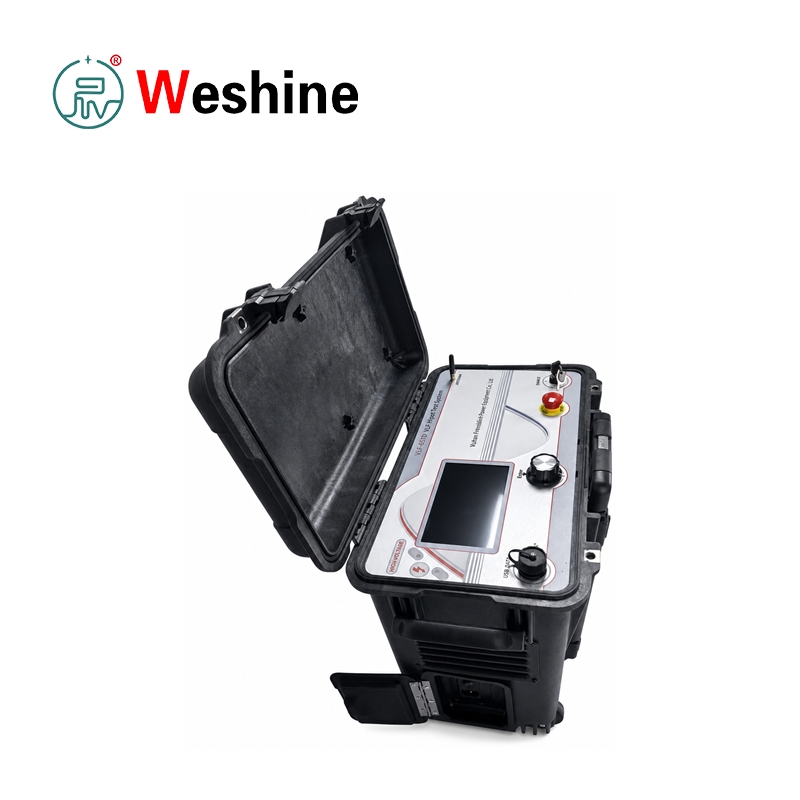

Контролерът включва 7-инчов капацитивен сензорен екран, ключ за захранване, AC 220 V вход, заземителна клема, USB порт за комуникация, принтер и бутон за аварийно спиране.

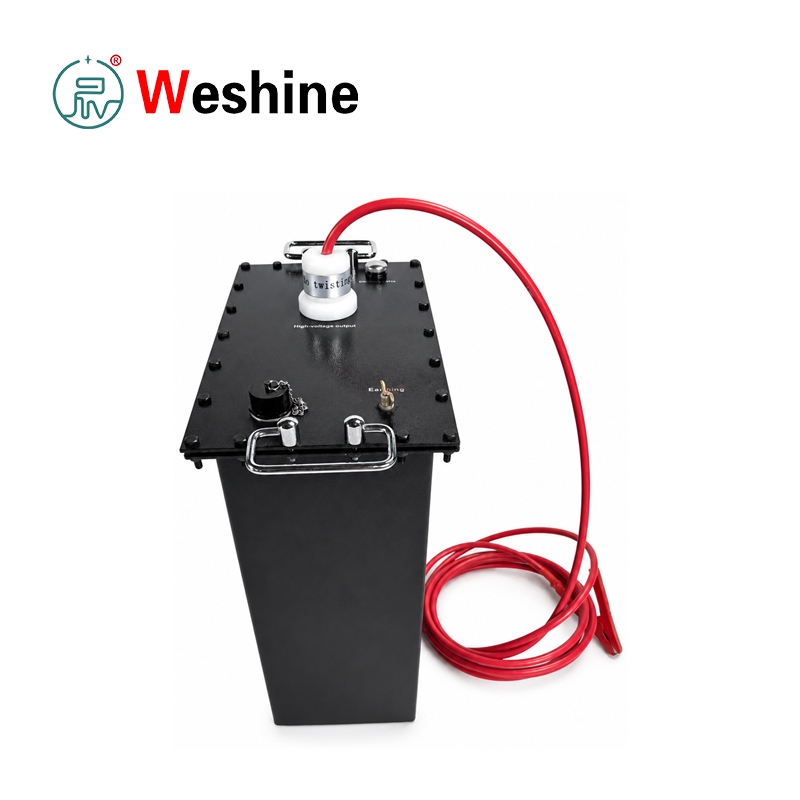

Бустерът произвежда високоволтов изход и е свързан към контролера чрез предоставения контролен кабел за ниско напрежение. Изходът за високо напрежение е свързан към тестовия обект с помощта на доставения кабел за високо напрежение и аксесоари за заземяване.

Работата е автоматизирана

След окабеляването, потребителят задава изходната честота, продължителността на теста, тестовото напрежение, границата на свръхток от страна на високо напрежение и границата на свръхнапрежение на сензорния екран. Когато тестът започне, инструментът извършва самопроверка на товара, автоматично повишаване на напрежението, изход с постоянна амплитуда, синхронизиране, нормално изключване и автоматично разреждане. Инструментът може да спре чрез таймер или чрез ръчно спиране. Той също така осигурява защита при ненормално изключване чрез защита от пренапрежение и свръхток.

Този генератор на високо напрежение със свръхниска честота използва управление на отрицателна обратна връзка с високо напрежение и ниско напрежение. Ръководството посочва, че изходът не произвежда капацитивен ефект на нарастване. Множество защитни функции включват защита от пренапрежение, защита от страна на високо напрежение и защита от страна на ниско напрежение, с време на действие на защитата не повече от 10 ms. Контролерът и генераторът за високо напрежение са свързани чрез управление за ниско напрежение, а за по-безопасна работа се използва оптично управление. Издръжлив хардуерен дизайн, дълъг експлоатационен живот за дългосрочно използване на проекта и многократно тестване.

Резултатите от теста могат да бъдат отпечатани директно като протокол от теста. Историческите данни се записват автоматично след нормално спиране на таймера, ръчно спиране, спиране на защита от пренапрежение или спиране на защита от свръхток. Инструментът може да съхранява до 64 записа на измерване; по-старите записи се изтриват автоматично, когато лимитът за съхранение бъде надвишен. Системата също така поддържа настройка на дата и час, превключване на китайски и английски интерфейс, автоматично съхранение, автоматичен печат и USB комуникация с горен софтуер за управление.

Оборудването за изпитване е в съответствие с DL/T 849.4-2004, Общи технически условия за генератори на високо напрежение със свръхниска честота. Ръководството също така препраща към 0,1 Hz VLF метод за изпитване за 35 kV и под XLPE изолирани захранващи кабели. При използване на място капацитетът на тестовия обект не трябва да надвишава номиналния капацитивен товар на избраната конфигурация на инструмента. Ако капацитетът на тестовия обект е по-нисък от 0,05 μF, допълнителен кондензатор от 0,05 μF може да бъде свързан паралелно, за да поддържа нормален изход.

Параметър на продукта

Продуктово ръководство

Принцип на работа на VLF тестовото устройство

Преносимото VLF тестово устройство работи, като заменя теста за издръжливост на мощност от 50 Hz с AC тест с ултраниска честота.

За капацитивни тестови обекти токът е пропорционален на честотата, капацитета и напрежението. Чрез намаляване на честотата до 0,1 Hz или по-ниска, необходимият капацитет за тестване на мощност се намалява значително, като същевременно се запазва практическата цел на изпитването за издръжливост на AC изолацията.

Свързване на оборудването преди тестване

Преди тестване свържете:

според електрическата схема в ръководството.

Заземителната клема трябва да бъде свързана към земята. AC входът е свързан към източник на захранване 220 V, 50 Hz.

Ако се използва преносим генератор, изходното напрежение и честота на генератора трябва да са стабилни.

Настройка на параметрите и подготовка за теста

Включете контролера и влезте в екрана за настройка на параметрите.

Задайте следните параметри:

Наличните честоти включват:

Продължителността на теста може да бъде зададена от 0 до 99 минути.

Стойностите на напрежението и тока, показани от уреда, са пикови стойности.

Автоматичен тестов процес

След натискане на Start, уредът извършва самопроверка.

Процесът на тестване включва:

1. Заредете самопроверката
2. Автоматично повишаване на напрежението
3. Изход с постоянна амплитуда
4. Издържайте на времето
5. Автоматично изключване и разреждане

Ако не бъде открит товар, контролерът показва предупреждение за празен ход.

След достигане на зададеното напрежение, инструментът поддържа постоянна амплитуда на изхода и започва процеса на издържане на времето.

Когато зададеното време бъде достигнато, системата спира изхода на високо напрежение и автоматично разрежда тестовия обект.

Режими на изключване и управление на данни

Инструментът поддържа:

Нормално изключване

Ненормално изключване

Във всеки режим на изключване тестовите данни се съхраняват като исторически данни.

Потребителите могат:

Ръководство за тестване на кабели

За тестване на кабела:

1. Изключете цялото електрическо оборудване, свързано към кабела, преди тестване.
2. Измерете изолационното съпротивление с мегаомметър.
3. Извършете изпитване за издръжливост на VLF само след като проверката на изолацията е приемлива.

Ръководството уточнява:

Продължителност на теста:

Ръководство за тестване на синхронен двигател

За тестване на синхронен двигател ръководството препоръчва тестване фаза по фаза.

Метод на тестване:

Времето за изпитване обикновено е същото като изпитването за устойчивост на мощностна честота, обикновено:

По време на изпитването операторите трябва да спазват:

Освобождаване за безопасност след тестване

След изключване, използвайте разрядния прът, за да разредите напълно тестовия обект, преди да премахнете всички кабели.

Тази стъпка е от съществено значение, особено за капацитивно оборудване като:

Характеристики

1．Поддържа 0,1 Hz ултра-нискочестотен AC тест за издръжливост.

2．Поддържа 0,05 Hz, 0,02 Hz и 0,01 Hz избор на изходна честота.

3．Осигурява автоматично повишаване на напрежението, изход с постоянна амплитуда, синхронизиране, изключване и разреждане.

4．Измерва и показва високоволтов изход и тестов ток като пикови стойности.

5．Осигурява защита от пренапрежение за високоволтовия изход.

6．Осигурява защита срещу претоварване от страна на високо напрежение и страна на ниско напрежение.

7．Автоматично прекъсва изхода, когато напрежението или токът превишат зададената граница.

8. Време за действие на защитата не повече от 10 ms.

9．Осигурява работа със 7-инчов капацитивен сензорен екран.

10．Показва данни от теста и изходна форма на вълната на сензорния екран.

11．Включва автоматично съхранение на исторически данни за до 64 записа.

12．Осигурява вграден принтер за отпечатване на доклад от теста.

13．Поддържа USB комуникация с горен софтуер за управление.

14．Включва превключване на китайски и английски интерфейс.

15．Осигурява управление на отрицателна обратна връзка с високо и ниско напрежение в затворен контур.

16．Поддържа тестване за издръжливост на AC на тестови обекти с голям капацитет.

17．Включва разряден прът и заземяващ кабел за безопасно разреждане след теста.

18．Осигурява бутон за аварийно спиране на контролера.

19．Поддържа работа на закрито и на открито.

20．Включва компенсационен кондензатор за тестови обекти с малък капацитет.

Сценарии за приложение

Електрически услуги

Енергийните компании използват оборудването за изпитване на VLF за изпитване на устойчивост на захранващи кабели със средно напрежение, големи двигатели, генератори, кондензатори и друго електрическо оборудване с голям капацитет по време на превантивна поддръжка и изпитване за приемане.

Производители на трансформатори

Производителите на трансформатори и електрическо оборудване могат да използват тестовия комплект в тестови зони, където изолационните системи с голям капацитет изискват проверка на издръжливостта на променлив ток при намалена честота.

Електрически централи

Електрическите централи използват инструмента за изпитване на издръжливост на статорни намотки на генератори, големи двигатели, обслужващи кабели на станцията и свързани изолационни системи по време на пускане в експлоатация, основен ремонт и рутинна поддръжка.

железници

Железопътните електрозахранващи системи използват кабели със средно напрежение и ротационно оборудване. Тестовата единица поддържа тестове за издръжливост на място по време на планирани прекъсвания за поддръжка.

Индустриални предприятия

Индустриални съоръжения като минни, нефтохимически, стоманодобивни и производствени заводи могат да използват инструмента за изпитване за издръжливост на изолацията на кабели и двигатели в инсталационните електроразпределителни системи.

университети

Университетите и центровете за обучение могат да използват системата за преподаване на принципи на изпитване за издръжливост на VLF, изчисляване на капацитивен ток, процедури за тестване на кабели и практики за безопасност при високо напрежение.

Лаборатории за изпитване

Лабораториите за високо напрежение могат да разчитат на генератор за високо напрежение с ултра ниска честота за изпитване на издръжливост на променлив ток на капацитивни тестови обекти, кабелни проби, двигатели и изолационни системи, изискващи контролирано напрежение с ултра ниска честота.

Поддръжка на кабели

Екипите за поддръжка на кабели използват тестовото устройство за тестове за приемане на XLPE кабели, превантивни тестове, последващи проверки за повреда и проверка на изолацията след инсталиране или ремонт.

Приложения

1．0,1 Hz VLF AC тест за издръжливост.

2．XLPE захранващ кабел издържа тестване.

3．35 kV и под изпитване на изолацията на кабела.

4．Тестване за издръжливост на мощностния кондензатор.

5．Тестване на изолацията на среден и голям генератор.

6. Изпитване за издръжливост на намотката на статора на двигателя.

7．Тестване на предаване на кабела.

8．Тестване за превантивна поддръжка на кабела.

9. Проверка на изолацията на оборудване с голям капацитет.

10. Тестване на издръжливост на променлив ток на място с намален капацитет на тестовата мощност.

11. Автоматично високоволтово тестване с времеви интервал.

12. Изпитване за издръжливост на защита срещу пренапрежение и свръхток.

13．Съхранение на исторически записи от тестове.

14. Генериране на отпечатан тестов доклад.

15. Проверка на състоянието на изолацията преди захранване.

Случай на клиента

Индустрия: Изпълнител за поддръжка на кабели.

Проблем: Изпълнител на поддръжка трябваше да извърши изпитване за приемане на новоинсталиран XLPE кабел със средно напрежение. Оборудването за конвенционално издържане на променлив ток с мощност и честота беше трудно за транспортиране и изискваше по-висок капацитет на мощността поради капацитета на кабела. Екипът се нуждаеше от преносимо решение за издръжливост на променлив ток, подходящо за полеви тестове на кабели.

Процес на тестване: Техниците изключиха цялото оборудване, свързано към кабела, и първо провериха всяка фаза с мегаомметър. След като потвърдиха приемливото съпротивление на изолацията, те свързаха контролера, усилвателя, изходния кабел за високо напрежение, заземителния кабел и разрядния прът в съответствие с тестовото окабеляване. Тестовото напрежение беше зададено според фазовото напрежение на кабела и стойността на свръхток беше изчислена от капацитета на кабела, тестовата честота и напрежението. Екипът избра 0,1 Hz изход, зададе необходимата продължителност на теста и стартира автоматично повишаване на напрежението.

Резултат: Инструментът завърши автоматично повишаване на напрежението, изход с постоянна амплитуда, синхронизиране, изключване и разреждане. По време на периода на издържане не се наблюдава разрушителен разряд, необичаен звук, дим, миризма, нестабилно напрежение или необичаен ток. Тестовите данни бяха съхранени и отпечатани за запис на проекта.

Предимства: Изпълнителят завърши теста за издръжливост на кабела AC с по-малка и по-практична полева система. Автоматичната защита, времето, разреждането, съхранението и отпечатването помогнаха за намаляване на ръчната работа и подобриха тестовата документация.

ЧЗВ

За какво се използва ултранискочестотен генератор за високо напрежение? Използва се за изпитване на издръжливост на VLF AC на електрическо оборудване с голям капацитет, особено захранващи кабели, силови кондензатори, генератори и двигатели.

Защо да използвате 0,1 Hz VLF тестване вместо 50 Hz AC AC издръжливост? Тестовите обекти с голям капацитет изискват висок ток при 50 Hz. Намаляването на тестовата честота до 0,1 Hz значително намалява необходимия тестов капацитет, което прави по-практични тестовете за издръжливост на променлив ток.

Какви изходни честоти са налични? Тестовото устройство поддържа настройки за изходна честота от 0,1 Hz, 0,05 Hz, 0,02 Hz и 0,01 Hz.

Какъв е максималният капацитивен товар? Максималното натоварване е 0,5 μF при 0,1 Hz, 1,1 μF при 0,05 Hz, 2,2 μF при 0,02 Hz и 5,5 μF при 0,01 Hz.

Какви защитни функции са включени? Инструментът включва защита от пренапрежение, защита от претоварване от страна на високо напрежение, защита от претоварване от страна на ниско напрежение, аварийно спиране и автоматично разреждане след изключване.

Може ли тестовата настройка да отпечатва тестови отчети? да Вграденият принтер може да отпечата текущите тестови данни и исторически данни, показани на екрана.

Колко исторически записи могат да бъдат съхранени? Инструментът може да съхранява до 64 записа за исторически тестове. Записите, по-стари от последните 64, се изтриват автоматично.

Какви предпазни мерки са необходими след тестването? След изключване, използвайте разрядния прът, за да разредите напълно тестовия обект, преди да премахнете всички кабели. Тестовете за високо напрежение трябва да се извършват само от обучен персонал, следвайки процедурите за безопасност при високо напрежение.

Предимства на Weshine

Weshine Electric предоставя оборудване за електрическо тестване за енергийни компании, изпълнители, промишлени предприятия, лаборатории и екипи за поддръжка на кабели. За изпитване за издръжливост на VLF Weshine се фокусира върху практическа работа на място, стабилен изход с високо напрежение, автоматична защита, пълни аксесоари и ясна тестова документация. Инструментите се доставят с протоколи от фабрични инспекции и ръководство за работа, за да поддържат надеждна употреба след доставката.

Weshine може да помогне на клиентите с избор на модел, настройка на напрежението за изпитване на кабела, оценка на товарния капацитет и персонализирани изисквания за тестване. Ако търсите стабилно, дългосрочно тестово оборудване, нашият ултранискочестотен генератор за високо напрежение може напълно да удовлетвори различните ви изисквания за тестване на място. С инженерен опит, контрол на качеството, техническа поддръжка, надеждни решения за тестване и международно обслужване, Weshine помага на потребителите да извършват ефикасно и безопасно тестване на кабели и изолация с голям капацитет. Бърза глобална логистика, множество опции за плащане за купувачи на едро в чужбина.
