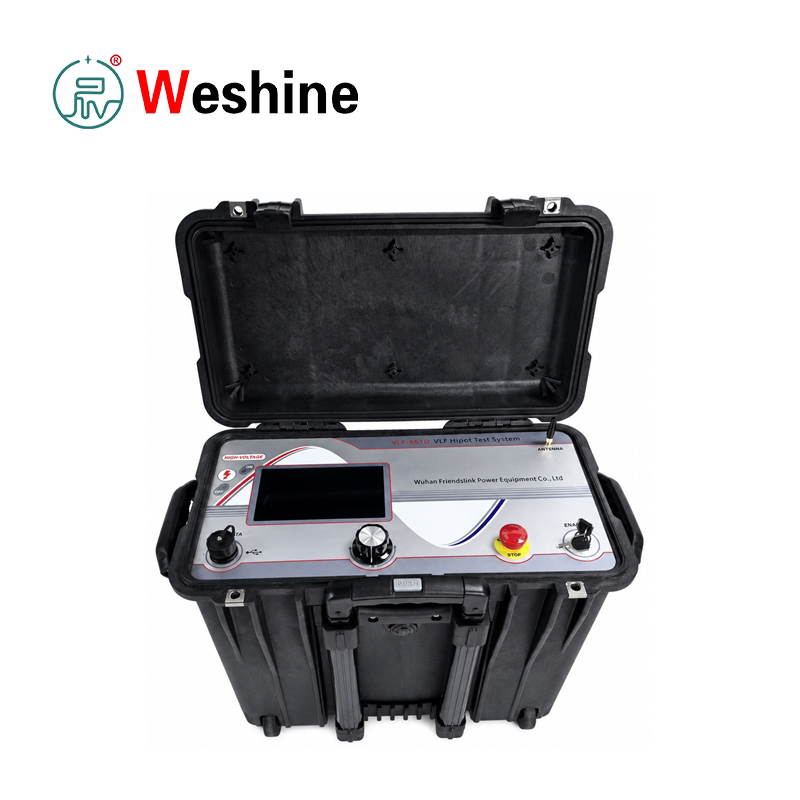

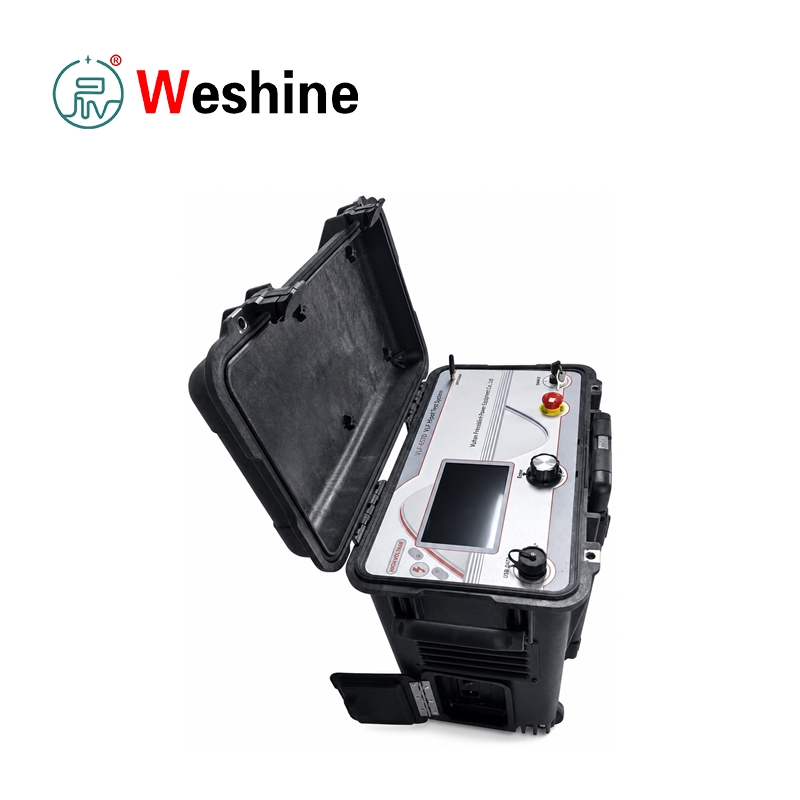

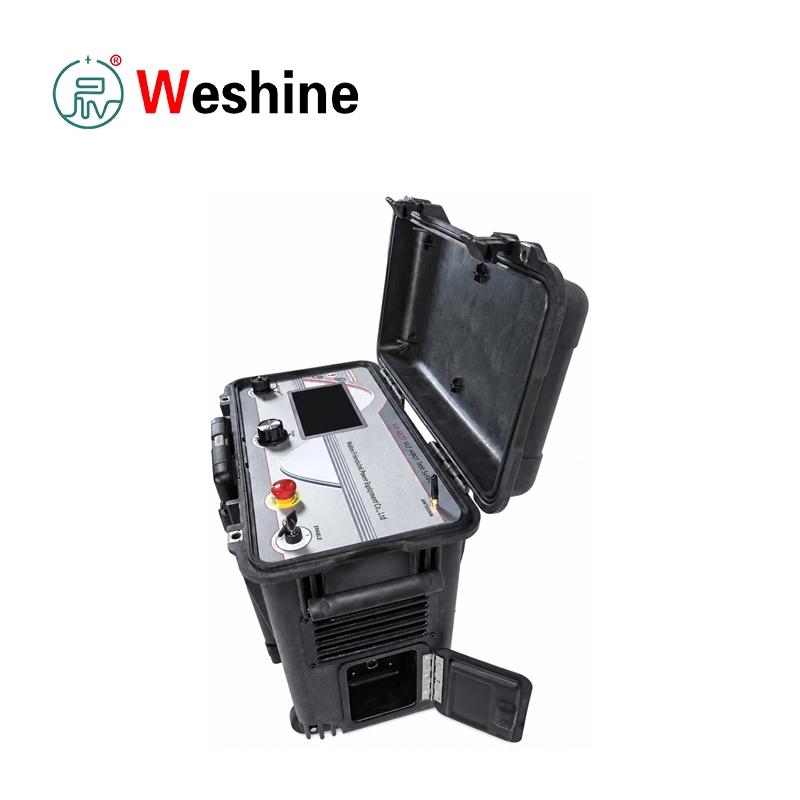

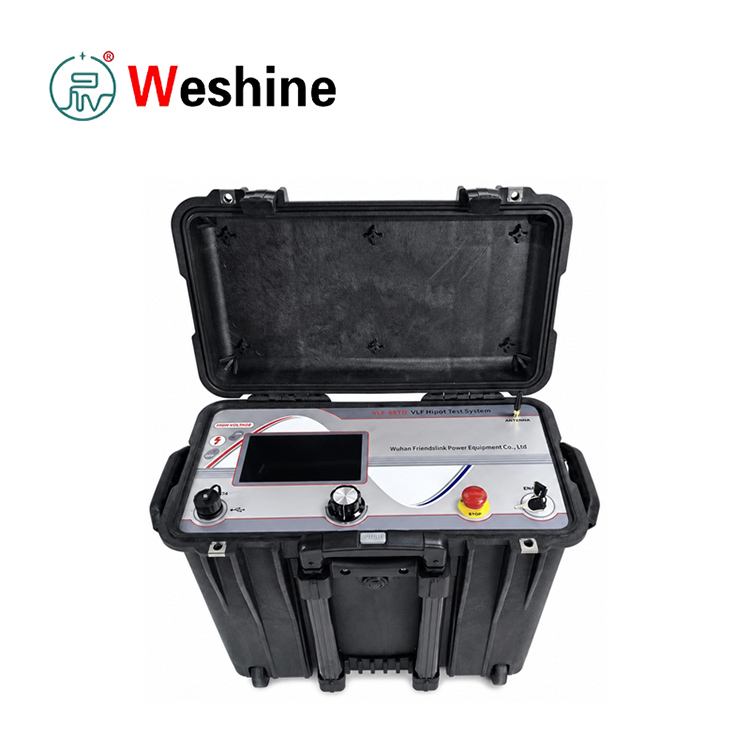

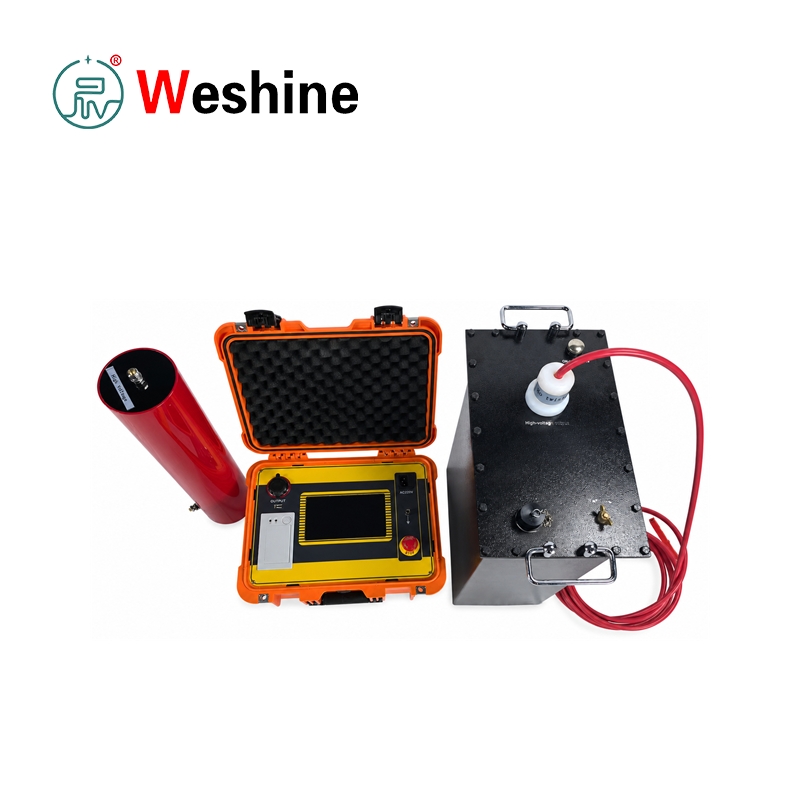

VLF Tan Delta Test System

Издръжливата VLF Tan Delta Test System, предлагана от Weshine, професионален производител в Китай, е предназначена за диагностика на изолацията и тестване на издръжливост на захранващи кабели за средно напрежение. Той интегрира VLF AC напрежение и измерване на диелектрични загуби в едно компактно устройство. Оборудването отговаря на стандартите CENELEC HD 620 S1:1996 и HD 621 S1:1996, приложими за PE, XLPE и кабели с хартиена изолация.

По време на рутинната поддръжка на кабела невидимите дефекти на изолацията, включително стареене на водното дърво, замърсяване, механични повреди и частично влошаване, не могат да бъдат открити чрез проста визуална проверка. Тестът за VLF синусоида от 0,1 Hz прилага променлив ток към изолацията на кабела, като същевременно изисква много по-малък мощностен капацитет от традиционното оборудване за изпитване от 50 Hz, което прави тестването на място на дълги кабели със средно напрежение много по-лесно.

Тази система за тестване на VLF тен делта осигурява VLF синусоидален изход за тестове за устойчивост и директно измерване на тен делта. Отчитането на тен делта отразява коефициента на диелектрични загуби на изолацията на кабела, който преценява степента на стареене и влошаване. Устройството автоматично провежда тестове за загуби при множество нива на напрежение, следвайки фиксирана процедура: 0,5 U0 цикъла, U0 цикъла и 1,5 U0 цикъла. След завършване на всички кръгове данните от теста се записват и кабелът се разрежда напълно.

Предлагат се две стандартни конфигурации: пикови модели 34 kV и 45 kV. Устройството 34 kV генерира синусоида до 24 kV RMS (34 kV пик); блокът от 45 kV достига 31,8 kV RMS (45 kV пик). Изходът за постоянно напрежение също е вграден, вариращ от ±1~34 kV за версията 34 kV и ±1~45 kV за версията 45 kV. Поддържат се и тестови режими с правоъгълна вълна и DC.

За поддръжка на кабелната обвивка, тестовата машина поддържа проверка на обвивката и локализиране на повреда с максимум 10 kV изход. Измерването на тока на утечка в режим DC помага да се оцени цялостното качество на изолацията на кабела. Вграденото откриване на повреда незабавно прекъсва високото напрежение, след като възникне прекъсване или повреда на кабела, предлагайки пълна защита.

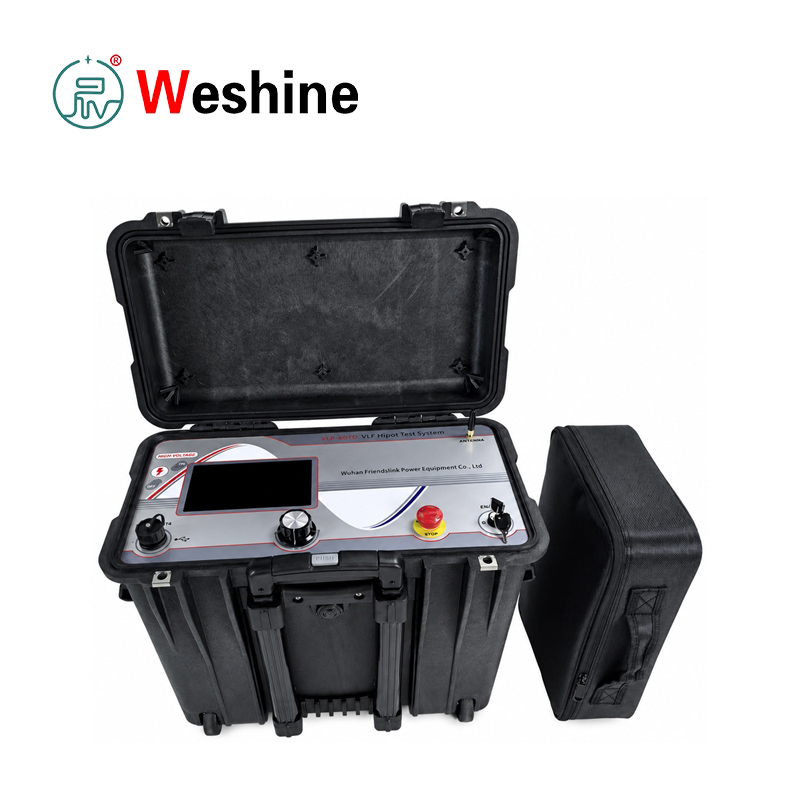

Пълният комплект включва основен тестов хост, високоволтов кабел, заземителен проводник, захранващ кабел, USB флаш устройство и чанта за аксесоари. USB 2.0 порт позволява експорт на данни и надстройка на фърмуера. Всички тестови журнали се съхраняват локално и могат да бъдат експортирани към USB за генериране на отчети на компютър. Софтуерът за съпоставяне поддържа едновременно отваряне на файлове с данни за фаза A/B/C и извежда подробни отчети с тестови цифри и криви на диелектрични загуби.

Безопасността е основен приоритет. По време на работа ще се генерира високо напрежение, така че само професионално обучени техници могат да работят. Операторите трябва стриктно да спазват пет основни правила за безопасност: прекъсване на захранването, блокиране на повторното захранване, проверка на нулево напрежение, заземяване и късо съединение, изолиране на съседни живи компоненти. Тестването с високо напрежение изисква двама или повече служители на място за надзор.

Продуктово ръководство

Интегрираният кабелен тестер работи чрез прилагане на контролируемо синусоидално напрежение от 0,1 Hz върху тествани кабели. В сравнение с конвенционалното 50 Hz AC тестване, ултра-нискочестотната технология значително намалява текущото търсене на капацитивни кабелни товари, позволявайки преносима проверка на място на кабели за средно напрежение.

Преди да свържете кабела, следвайте стриктно петте правила за безопасност при високо напрежение. Уверете се, че тестовият кабел е изключен, изолиран, проверен за напрежение, заземен и съединен на късо. Всички близки части под напрежение трябва да бъдат покрити или отделени. Само обучени оператори могат да управляват оборудването с присъствие на поне един ръководител.

Свържете аксесоарите в фиксиран ред: първо свържете заземителния кабел към заземяващата клема на хоста, след това свържете към защитното заземяване на станцията; прикрепете кабел за високо напрежение към изходния порт за високо напрежение; свържете вътрешния проводник на кабела за високо напрежение към фазата или обвивката на кабела чрез подходящи фитинги; фиксирайте екрана на високоволтовия кабел към близката заземителна шина; накрая включете захранващия кабел.

За VLF тестове за устойчивост изберете форма на вълната, номинално напрежение, честота и продължителност на теста. На екрана се показват пиково напрежение, ток, изходна форма на вълната, зададена честота и RMS стойности в реално време. Таймерът стартира автоматично, след като напрежението достигне предварително зададената стойност.

За диагностика на тен делта, активирайте функцията за диелектрични загуби и въведете номиналното фазово напрежение U0 на кабела. Машината ще стартира автоматични тестови цикли и всяко пълно измерване отнема приблизително 3 минути и 30 секунди. Той записва капацитет на кабела, съпротивление, средна диелектрична загуба и стойности на загуба в реално време под 0,5 U0, 1,0 U0 и 1,5 U0.

След като тестването приключи, данните се запазват автоматично и кабелът се разрежда напълно. Потребителите могат да преглеждат исторически записи, да експортират единични или множество регистрационни файлове към USB 2.0 и да генерират отчети за печат чрез поддържащ софтуер. Инструментът показва криви на загубите и независими данни за три кабелни фази.

Когато извършвате тестване на обвивката или установяване на неизправност, потвърдете, че обвивката на кабела не е заземена в двата края, без индиректно заземяване през съединения или приставки. Максималната мощност за проверка на обвивката и проследяване на повреда е 10 kV.

Характеристики

1．Поддържа изпитване за издръжливост на VLF синусоида AC

2. Всичко-в-едно диелектрична загуба тен делта функция за измерване

3．Две опции за пиково напрежение: 34 kV и 45 kV

4．Изход на синусоида: максимум 24 kV RMS или 31,8 kV RMS

5．Вграден изход за постоянно напрежение за допълнителни тестове на изолацията

6．Наличен режим на тестване на напрежение с правоъгълна вълна

7．Функция за измерване на ток на утечка в режим DC

8．Максимум 10 kV изход за тест на обвивката и определяне на повреда в обвивката

9．Автоматични тестови последователности за диелектрични загуби при 0,5 U0, U0 и 1,5 U0

10. Дисплей на пиково напрежение и ток в реално време по време на работа

11. Визуализация на изходната форма на вълната в реално време на екрана

12．Автоматично прекъсване на високо напрежение при прекъсване на напрежението

13. Локално вътрешно хранилище за всички тестови журнали

14．Тест експортиране на данни през USB 2.0 интерфейс

15．Поддържащ софтуер за извеждане на персонализиран тестов доклад

16．Функция за надграждане на фърмуера чрез USB устройство

17．Многоезичен интерфейс (английски и опростен китайски)

18．Оборудван с бутон за аварийно спиране и заключване на изхода за високо напрежение

19. Конструкция за защита от обратно напрежение

20. Дизайн на преносим защитен калъф за тестване на кабели на открито

Сценарии за приложение

Електрически услуги

Мрежовите оператори приемат тестовата единица за пускане в експлоатация на кабели за средно напрежение, редовна поддръжка, диагностика на тен делта, проверка на обвивката и оценка на изолацията на разпределителни мрежи и подстанции.

Производители на трансформатори

Фабриките за трансформатори и електрическо оборудване използват тестера за тестове на изолацията на кабели и компоненти, изискващи VLF напрежение и измерване на диелектрични загуби.

Електрически централи

Електроцентралите разчитат на оборудването за инспекция на кабела на станцията, поддръжка на кабела на спомагателния генератор, тестване на обвивката и диагностика на изолацията по време на прекъсване на поддръжката.

железници

Железопътните електроснабдителни мрежи полагат кабели средно напрежение в тягови подстанции и далекопроводи. Машината поддържа тестове за издръжливост на кабели и тен делта анализ по време на периоди за поддръжка.

Индустриални предприятия

Минни, нефтохимически, стоманодобивни и производствени цехове го използват за тестове за приемане на нови кабели, периодична поддръжка и разследване на дефекти в обвивката.

университети

Колежите и изследователските институти прилагат тестовото устройство за преподаване на теории за изпитване на VLF кабели, изчисляване на диелектрични загуби, анализ на стареенето на изолацията и стандарти за безопасност при високо напрежение.

Лаборатории за изпитване

Професионални лаборатории за високо напрежение и кабели приемат тази VLF Tan Delta Test System за провеждане на VLF тестове за издръжливост, измерване на tan delta, инспекция на обвивката и услуги за диагностика на кабели на трети страни.

Поддръжка на кабели

Екипите за кабелни услуги използват оборудването за XLPE, PE и кабелна изолация с хартиена изолация, диагностика на стареене на водни дървета, локализиране на дефекти в обвивката и изготвяне на доклади от тестове.

Приложими тестови елементи

1．VLF кабелът за синусоида издържа на тестване

2．Тестване на тен делта диелектрични загуби на кабел за средно напрежение

3．Диагностика на стареене на кабелната изолация от XLPE

4. Проверка на издържаното напрежение на PE кабела

5. Тестване на производителността на кабела с хартиена изолация

6．Оценка на влошаването на дървото за кабелна вода

7．Тестване на обвивката на кабела до 10kV

8. Установяване на повреда в обвивката на кабела

9．Тестване на устойчивост на постоянно напрежение

10. Тестване на напрежение с правоъгълна вълна

11. Измерване на ток на утечка в режим DC

12．Нови тестове за предаване на кабела

13．Тестове за рутинна превантивна поддръжка на кабела

14．Трифазно генериране на интегриран тестов доклад

15. Локално съхранение на регистрационни файлове и USB експорт на данни

Случай на клиента

Индустриална област:Сервиз за поддръжка на кабели средно напрежение

Проблем с проекта

Екип за поддръжка на електрическата мрежа трябваше да оцени множество остарели кабелни захранващи устройства от XLPE. Простите тестове за издръжливост можеха да проверят само устойчивостта на разрушаване, докато екипът изискваше и данни за диелектрични загуби, за да прецени стареенето на изолацията и да идентифицира кабелите с потенциални дефекти на водното дърво.

Поток на тестови операции

Техниците изолираха целевия кабел, спазиха пет спецификации за безопасност, заземиха целия комплект, свързаха кабел за високо напрежение и екраниращ проводник според инструкциите, след което включиха тестовата единица. Те избраха режим на тестване на тен делта, попълниха кабела с номинално фазово напрежение U0, освободиха аварийно спиране и блокиране на високо напрежение, след което започнаха автоматично тестване. Устройството измерва диелектрични загуби под 0,5 U0, U0 и 1,5 U0, съхранява данни и разрежда кабела след завършване.

Резултат от теста

Персоналът провери историческите записи и експортира всички данни на USB устройство. Съпоставяне на софтуерно генерирани отчети за фазово сравнение със стойности на диелектрични загуби и криви на тенденции. Кабелите с нормални индикатори за загуби останаха в експлоатация, а силно влошените бяха предвидени за последващ мониторинг.

Предимства на приложението

Екипът завърши проверката на издържаното напрежение и диагностиката на стареенето с едно преносимо устройство. Автоматичните тестови цикли, USB експортирането и генерирането на отчети значително подобряват проследимостта на данните и намаляват натоварването с ръчна документация.

ЧЗВ

Въпрос: Какви функции изпълнява това тестово оборудване?

О: Завършва изпитването за издръжливост на VLF кабел за средно напрежение, измерване на тен делта диелектрични загуби, инспекция на обвивката, точно определяне на повреда в обвивката, изпитване на издръжливост на постоянен ток, тестване на правоъгълна вълна и откриване на ток на утечка.

В: Каква е разликата между VLF тест за издръжливост и тен делта тест?

A:VLF тестът за издръжливост проверява дали изолацията на кабела може да понесе определено AC напрежение; тен делта тест измерва коефициента на диелектрични загуби, за да прецени стареенето на изолацията и степента на влошаване.

Въпрос: Какви конфигурации на напрежението не са задължителни?

A: Два модела: 34 kV пиково и 45 kV пиково. Моделът 34 kV извежда синусоида до 24 kV RMS / 34 kV пик; моделът 45 kV достига 31,8 kV RMS / 45 kV пик.

Въпрос: На каква честота се измерва тен делта?

О: Измерването на тен делта се извършва при ултраниска честота от 0,1 Hz.

Въпрос: Какъв диапазон на капацитета на кабела поддържа тен делта тестване?

A: 34 kV модел: 1 nF ~ 8 μF; 45 kV модел: 1 nF ~ 5 μF.

В: Може ли оборудването да експортира тестови записи?

О: Да. Тестовите регистрационни файлове се съхраняват вътрешно и могат да се експортират през USB 2.0. Експортираните файлове могат да се отварят със специален софтуер за генериране на официални тестови доклади.

В: Поддържа ли откриване на дефекти в обвивката?

О: Да, тестовата машина поддържа проверка на обвивката и локализиране на повреда с максимум 10 kV изход.

В: Ключови бележки за безопасност по време на работа?

О: Само обучени специалисти могат да работят с уреда. Тестовият кабел трябва да бъде изключен, заземен и напълно изолиран преди окабеляване. Тестването с високо напрежение изисква надзор на място, а аварийното спиране и заключването за високо напрежение трябва да се използват правилно.
