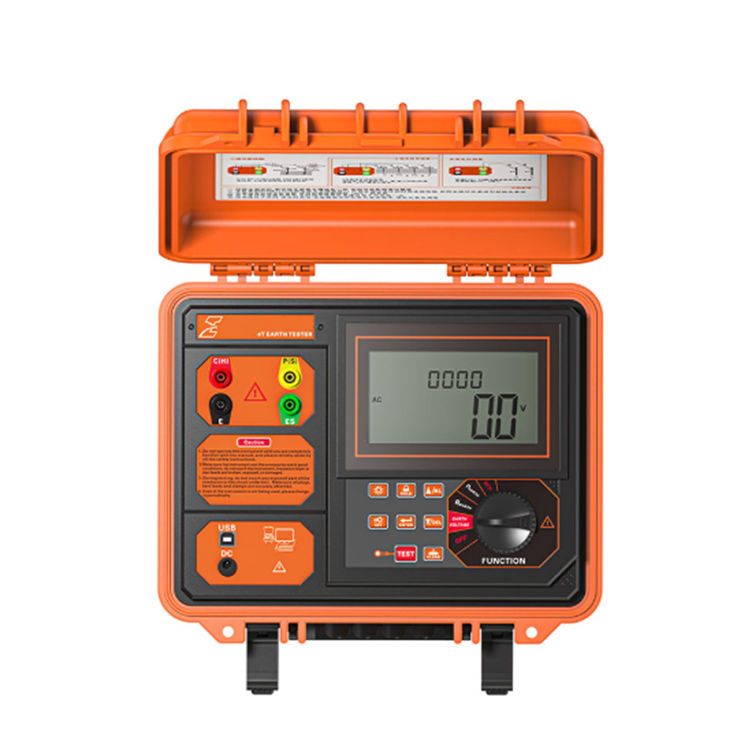

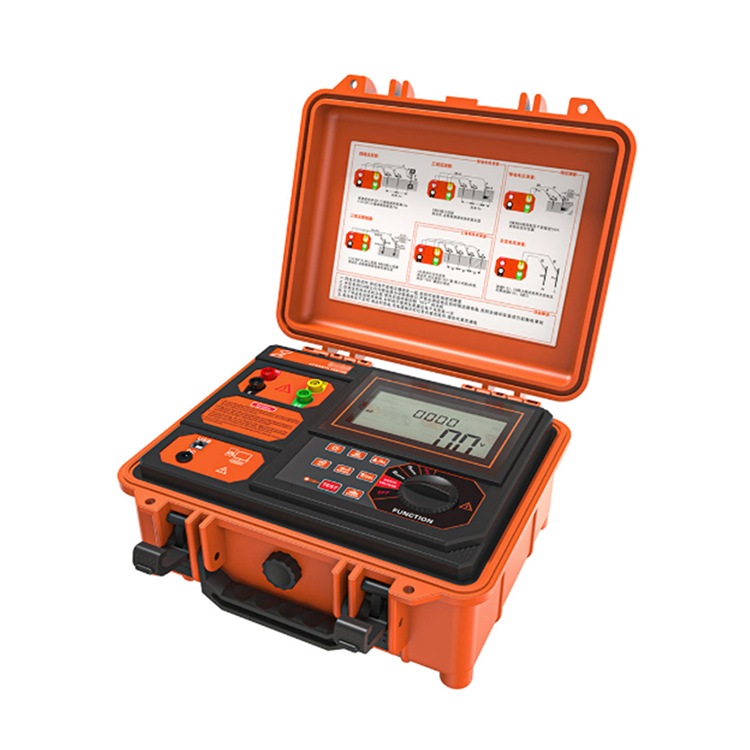

VS-3001 Цифров тестер за земно съпротивление

VS-3001 Тестер за съпротивление на заземяване и съпротивление на почвата е специално проектиран и произведен за измерване на място на съпротивление на заземяване, съпротивление на почвата, заземително напрежение и променливотоково напрежение в комбинация с новия стандарт за изпитване на устойчивост на заземяване на мълниезащита. Тестовият ток е до 20mA. Цифрова и микропроцесорна технология, прецизен 4-жилен метод, 3-жилен метод и прост 2-жилен метод за измерване на съпротивлението на заземяване, импортиране на FFT (бърза трансформация на Фурие) технология, AFC (автоматично управление на честотата) технология, автоматично идентифициране на смущенията и избор на честота на измерване, направете смущения Минимизирайте въздействието и осигурете по-точна стойност на съпротивлението на земята. Той има уникална способност срещу смущения и адаптивност към околната среда и има добра последователност на повтарящи се тестове, осигуряващи висока прецизност, висока стабилност и висока надеждност на дългосрочно измерване. Той се използва широко при измерване на съпротивление на заземяване, съпротивление на почвата, заземително напрежение и променливотоково напрежение на електрическа енергия, телекомуникации, метеорология, нефтени полета, строителство, защита от мълнии и промишлено електрическо оборудване.

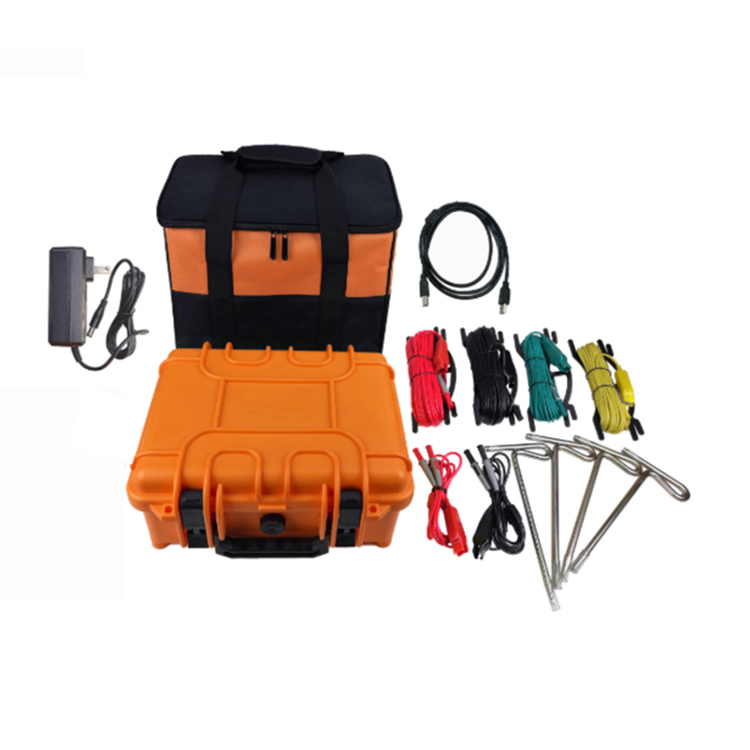

VS-3001 тестер за съпротивление на заземяване и съпротивление на почвата, известен също като прецизен тестер за съпротивление на заземяване, тестер за съпротивление на заземяване с четири проводника, тестер за съпротивление на заземяване с две-три-четири проводника, тестер за съпротивление на почвата, се състои от хост, софтуер за данни, тестова линия, спомагателни заземителни пръти, комуникационни линии и др. композитни пълнители за еднократно леене под налягане, ниска плътност, здравина, твърдост, твърдост, устойчивост на износване, топлоустойчивост, изолационните характеристики са по-добри, кутията му може да издържи на налягане от около 200 кг, осигурявайки висока прецизност, висока стабилност и висока надеждност при различни екологични тестове. Големият LCD дисплей на хоста със задно осветяване и индикация на лентова графика е ясен с един поглед. В същото време той може да съхранява 300 набора от данни и функциите за четене на исторически данни, преглед, запазване, отчитане и отпечатване могат да бъдат реализирани чрез софтуер за данни.

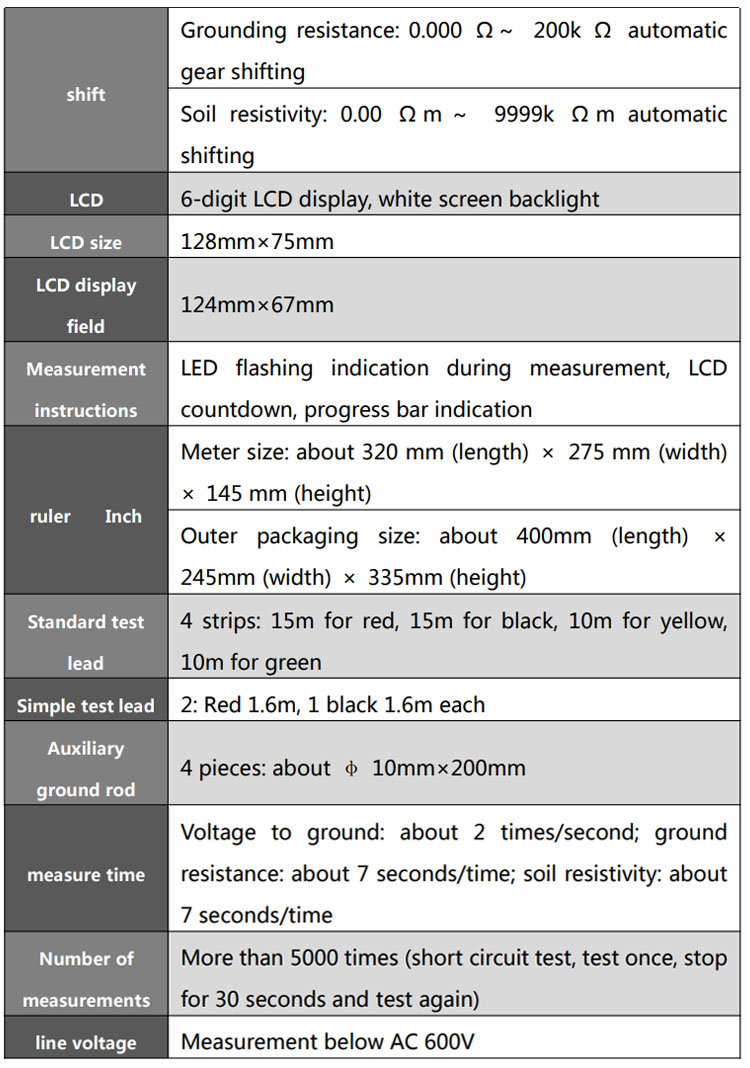

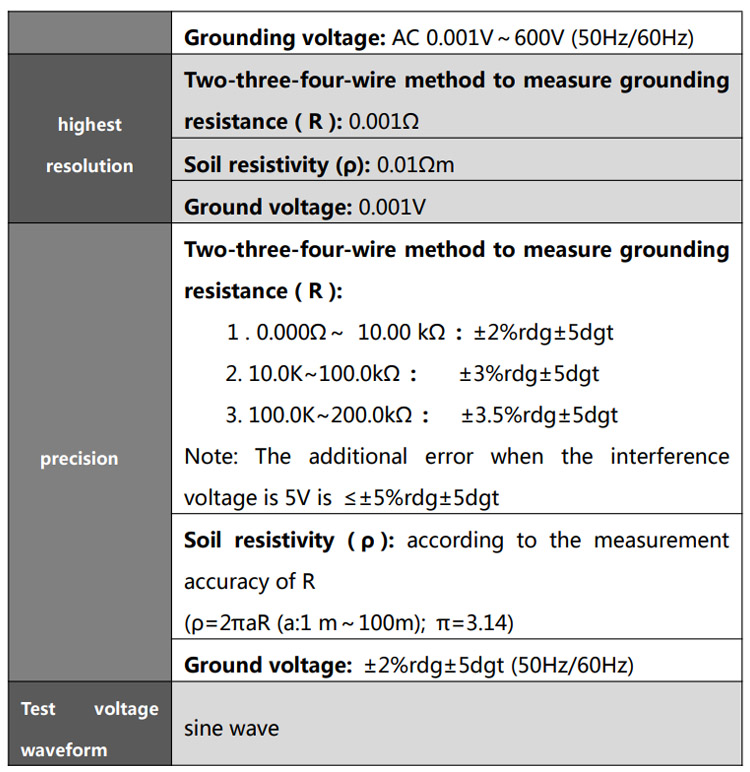

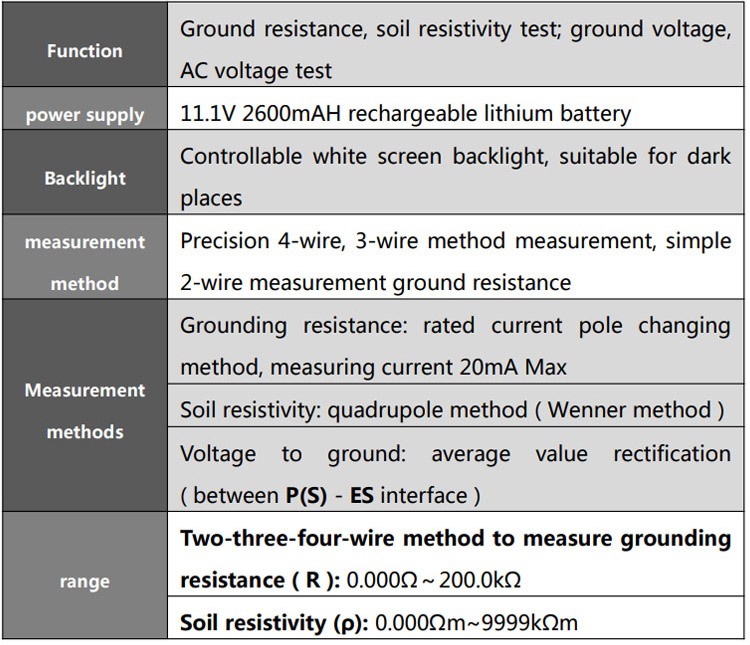

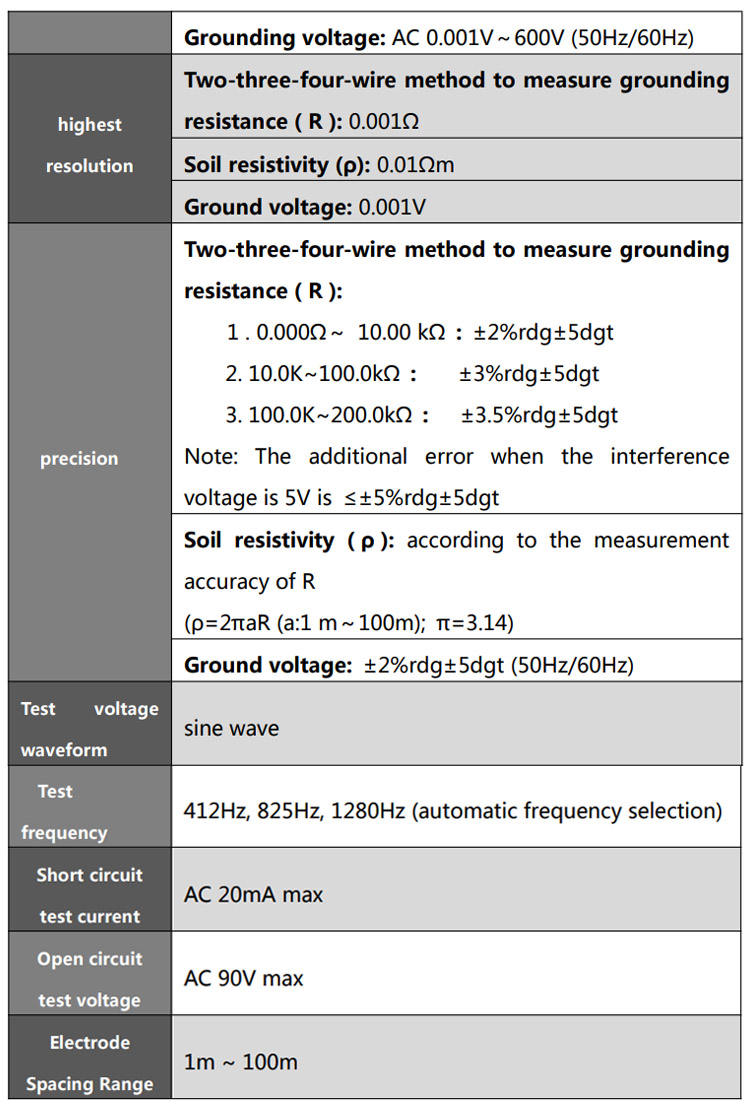

Технически спецификации

Ключови характеристики

Висока точност и защита от смущения‌: Автоматичният избор на честота (412Hz/825Hz/1280Hz) помага за минимизиране на смущенията. Точността при измерване на съпротивлението на земята може да достигне ±2%rdg±5dgt за диапазона 0,000Ω–10,00kΩ.

Здрав и преносим дизайн‌: Предлага се в кутия с инструменти за базова станция от промишлен клас, оценена да издържа на 200 kg натиск. Той е лек (базова станция 2,7 кг) и е подходящ за използване на място.

Широк обхват на измерване‌: Съпротивление на земята: 0,000Ω–200 kΩ; Съпротивление на почвата: 0,00 Ω·m–9999 kΩ·m; Заземяване/AC напрежение: 0,001–600,0 V.

Удобна за потребителя работа‌: Голям LCD със задно осветяване, лента за напредъка на теста, индикатор за обратно броене и интуитивен функционален диск/бутони. Може автоматично да открива смущения (предупреждение за ШУМ >5V) и условия на претоварване (OL дисплей).

Управление на данни‌: Съхранява до 300 комплекта данни. Данните могат да се съхраняват, преглеждат, изтриват на устройството и прехвърлят чрез ‌RS232/USB към компютър‌ с помощта на предоставен софтуер за отчитане и печат.

Съответствие за безопасност‌: Отговаря на IEC61010-1 (CAT III 300V, CAT IV 150V), със защита от претоварване и ясни предупреждения за безопасност по отношение на изолация, ограничения на напрежението (не превишавайте 600V) и правилна работа.

Приложения

VS-3001 се използва широко в индустрии, които изискват надеждно тестване на заземителната система и анализ на почвата, включително:

Електротехника‌ – Тест

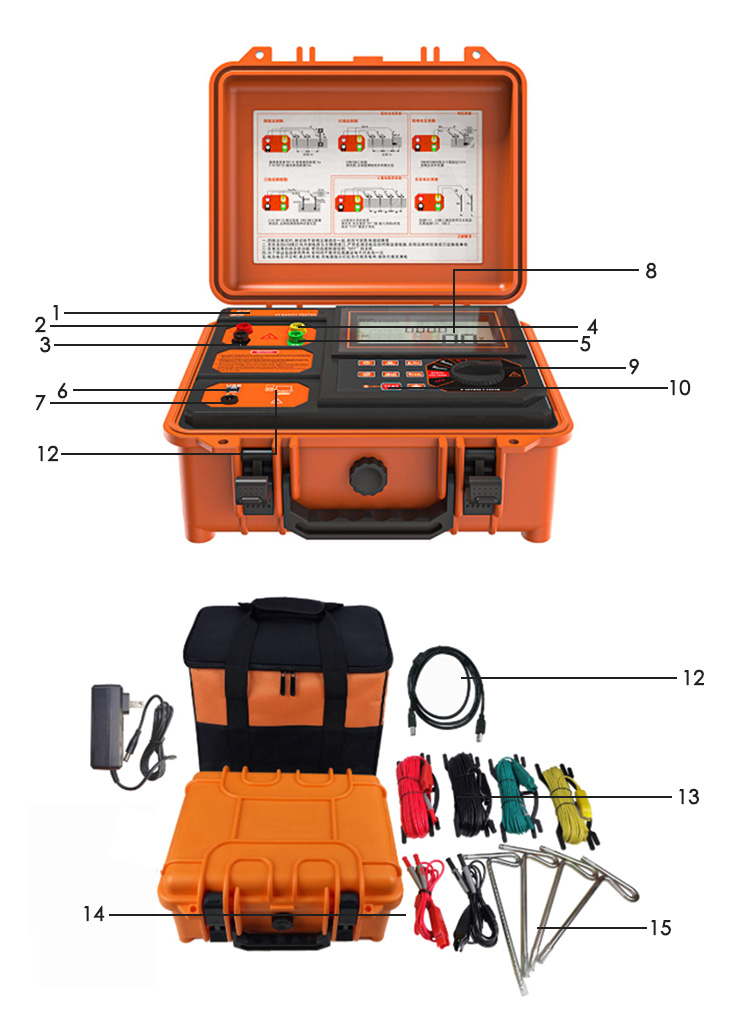

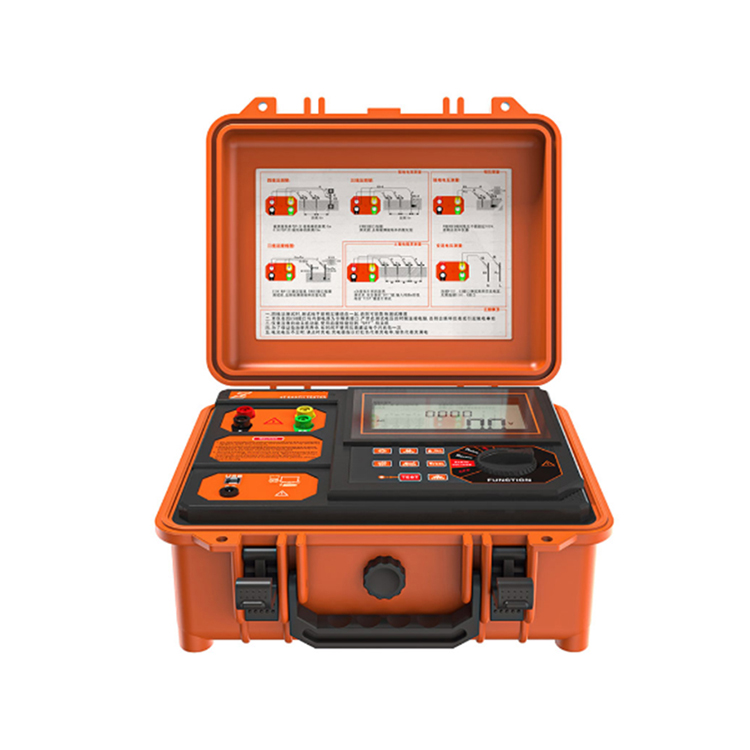

Структура

1: Поставяне на модела на продукта

2: C(H) интерфейс: токов полюс

3: E интерфейс: заземен стълб

4: P(S) интерфейс: полюс на напрежението

5: ES интерфейс

6: USB интерфейс

7: Порт за зареждане

8: LCD

9: Функционален бутон за предавка

10: Ключова област

11: USB кабел за данни

12: измервателен уред S480

13: 4 стандартни тестови линии

14: 2 прости тестови линии

15: Допълнителен заземяващ прът

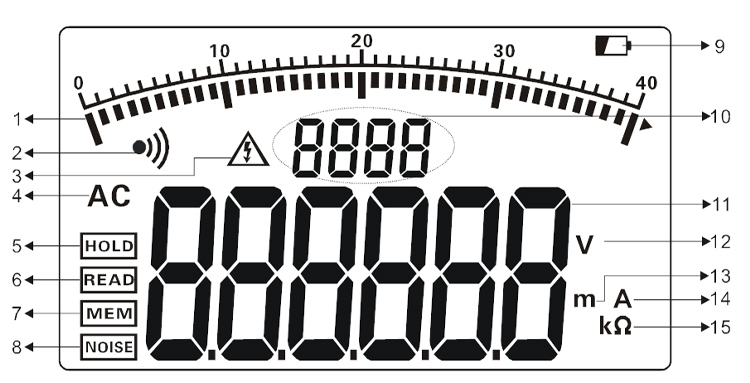

1. Лента графика на напредъка на теста (показване на напредъка на теста, динамичен дисплей)

2. Индикатор за аларма (показва се, когато функцията за аларма е активирана, и мига, когато прагът за аларма е надвишен)

3. Индикация за пренапрежение (показва се, когато тестваното напрежение надвиши 30V, напомняйки да обърнете внимание на безопасността)

4. инструкции за комуникация

5. Индикация за задържане на данни (показва се при натискане на клавиша HOLD за задържане на данни)

6. Инструкция за преглед на данни (показва се при продължително натискане на бутона HOLD за 3 секунди, за да влезете в преглед на данните)

7. Индикация за съхранение на данни (показва се, когато данните се съхраняват, докато данните се задържат чрез натискане на клавиша HOLD)

8. Индикация за сигнал за смущение (показва се, когато напрежението на смущение надвишава 5V)

9. Индикатор за изтощена батерия

10. Индикация за броя на съхранените групи данни

11. Тестови данни

12. Символ за единица напрежение

13. Символ за единица дължина

14. Символ за текуща единица

15. Символ на единица съпротивление

Компанията не носи отговорност за други загуби, причинени от неправилна употреба.

Съдържанието на това ръководство за потребителя не трябва да се използва като причина за използване на продукта за специална цел.
